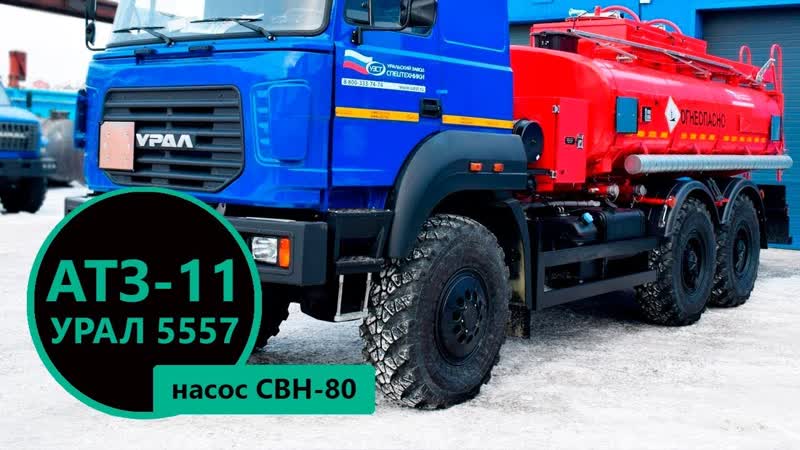

АТЗ-11 Урал 5557-4512-82Е5 (039, 1 секция, СВН-80, сп.м.)

АТЗ-11 Урал 5557-4512-82Е5 (039, 1 секция, СВН-80, сп.м.)
Код модели: 20573
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации АТЗ-11 Урал 5557-4512-82Е5 (039, 1 секция, СВН-80, сп.м.) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва емкостной техники
Онлайн-трансляция производства

Габаритный чертёж автотопливозаправщика АТЗ-11 Урал 5557-4512-82Е5

Двигатель ЯМЗ 53613-10
Тип двигателя Четырехтактный с воспламенением от сжатия
Количество и расположение цилиндров 6, рядное
Рабочий объём цилиндров, см3 6650
Степень сжатия 16,9...18,1
Максимальная мощность, кВт 228 (310 л.с.)
Максимальный крутящий момент, Н*м 1221
Топливо Дизельное
Технические характеристики и комплектация автотопливозаправщика АТЗ-11 Урал 5557-4512-80Е5 (039)
Объём цистерны 11 м3
Количество секций цистерны, шт 1
Марка стали 09Г2С
Сечение цистерны Чемоданной формы
Толщина листа обечайки, мм 4
Толщина переднего днища, мм 4
Толщина заднего днища, мм 4
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Обслуживание заливной горловины цистерны Лестница и площадка с перилами
Донный клапан Ду 80 мм с механическим приводом
Дыхательный клапан УД2-80
Датчик предельного заполнения MS DUG11-N-10
Насос топливный УЗПМ СВН-80
Привод насоса Карданная передача от ДОМ
Рукава напорно-всасывающие 2 шт., Ду 50 мм, длина 5 м
Пеналы для рукавов 2 шт., алюминиевые
Соединения рукавов БРС Camlock 2.5”
Узел выдачи топлива
  • расположен между кабиной и цистерной
  • счётчик жидкости ППО-25-1,6СУ
  • пистолет раздаточный АКТ-25
  • катушка выдачи топлива с автоматической смоткой
  • фильтр очистки топлива Ду 50
Средства безопасности
  • медицинская аптечка – 2 шт.
  • знак аварийной остановки
  • упор противооткатный – 2 шт.
  • искрогаситель
  • защита топливного бака
  • экранирование электропроводки
  • проблесковый маяк – 2 шт. оранжевого цвета
  • катушка заземления
  • цепь заземления
  • огнетушитель ОП-6 – 2 шт. в пластиковых пеналах
  • ящик для песка
  • ящик для кошмы
  • заднее защитное устройство
  • боковое защитное устройство



Данная комплектация представлена в качестве примера, может быть изменена по желанию заказчика.

Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
