1. Согласно требований ДОПОГ (пункт 6.8.2.1.18) и ГОСТа 33666-2015 (пункт 5.1.6.8), цистерна должна иметь толщину стенок не менее 5 мм. При несоблюдении данного параметра, в случае аварийной ситуации – вся ответственность с огромными штрафами ложится на компанию-эксплуатанта (подрядчика).
2. Во время производства АКН мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.
3. АКН производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

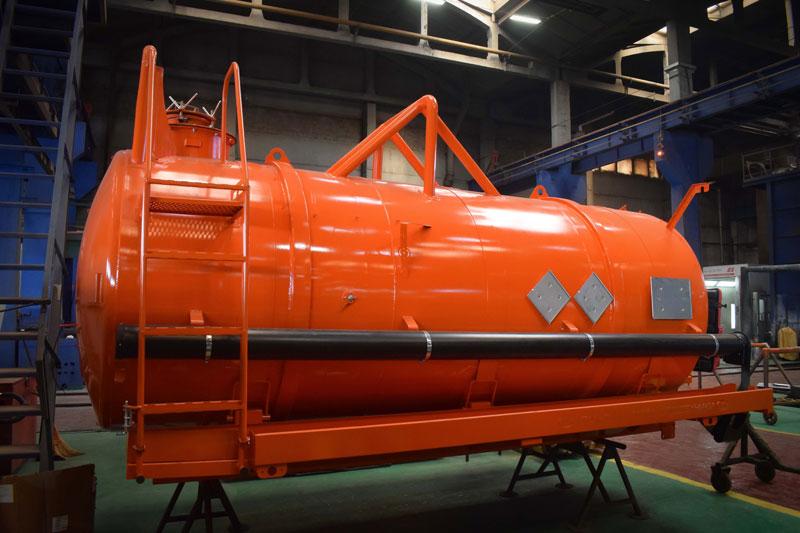

Навеска АКН-10
Общие фото
Фото узлов и агрегатов
Сливной кран
Насос
Напорно-всасывающие рукава
Горловина
Смотровое окно
| Комплектация навески агрегата сбора газового конденсата АКН-10 | |
|---|---|
| Цистерна |
Сталь 09Г2С, толщина обечайки и днищ 5 мм, круглое сечение, наружные шпангоуты Номинальный объем – 10000 литров |
| Заднее днище | Глухое |
| Основная горловина | Переднее размещение, оборудована лестницей и площадкой для обслуживания (с противоскользящим эффектом). |
| Насос (вакуум-компрессор) | КО-505А / ВК-3М / ВК-6М2(Н) / PNR-124D – по желанию заказчика |
| Компоненты системы защиты насоса |
|
| Напорно-всасывающие рукава | 2 шт. – Ду 75 мм, длина 6 метров с БРС типа Camlock 3" |
| Способ укладки рукавов | Металлические короба по обеим сторонам цистерны |
| Люк-лаз для чистки * | 600 мм |
| Указатель уровня наполнения | Механический, стрелочный, поплавкового типа |
* - опционально
Конструктивные особенности агрегата сбора газового конденсата
