Навеска АЦПТ-10 – 1 секция

Навеска АЦПТ-10 – 1 секция
Код модели: 17768
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Навеска АЦПТ-10 – 1 секция в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

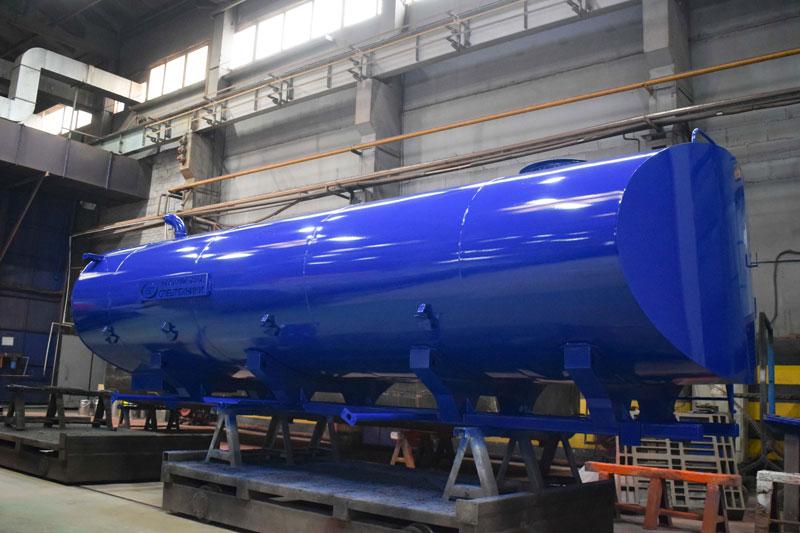

Комплектация навесного оборудования пищевой автоцистерны АЦПТ-10
Номинальный объем цистерны, м3 10
Наибольшая плотность перевозимой жидкости, г/см3 1,03
Сечение цистерны Эллиптическое
Материал цистерны

Сталь коррозионостойкая пищевая AISI 304, толщина 2 мм

Количество секций 1 (одна)
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Горловина цистерны Переднее размещение
Оборудована лестницей и площадкой для обслуживания

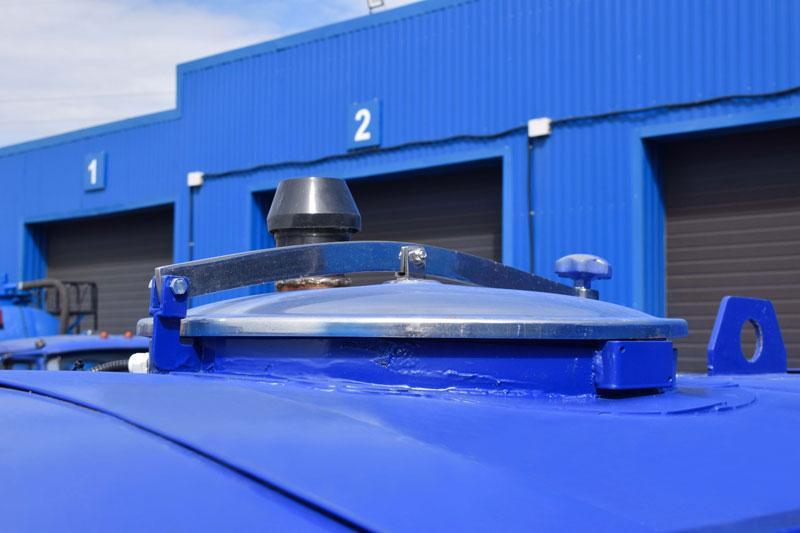

Термоизолированная крышка горловины
Термоизоляция ФРВ + ВАГ-3, 50 мм
Наружная облицовка Сталь 08пс, толщина 1,5 мм., с ЛКП

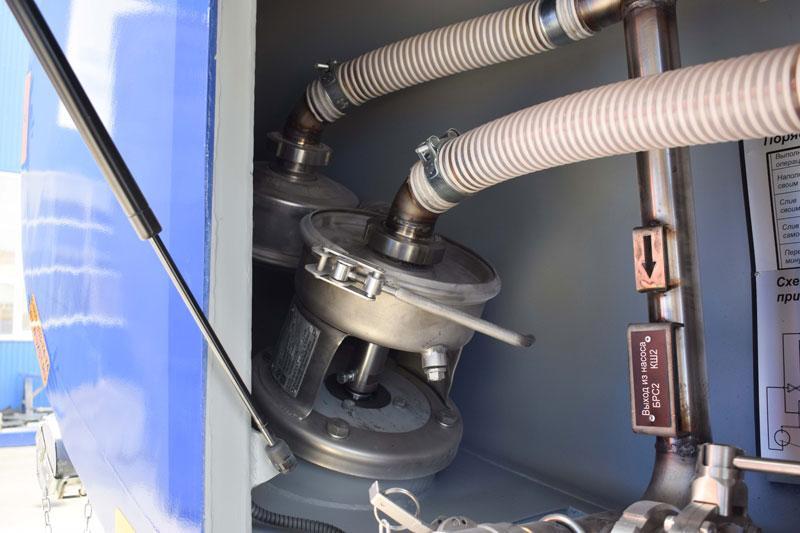

Насос НЦС-50-7,1-20 (пищевой)
Привод насоса Гидравлический
Расположение насоса В отсеке

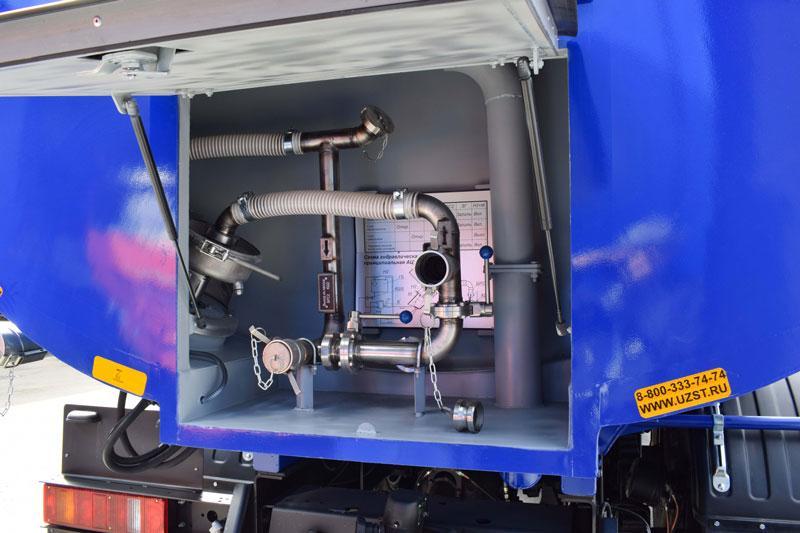

Отсек
  • расположение – заднее;
  • термоизолированный;
  • подогрев от выхлопных газов;
  • управление запорной арматурой.
Напорно-всасывающие рукава 2 шт. – пищевой Ду 50 мм., длина 4 м. с БРС
Способ укладки рукавов Металлические пеналы по обеим сторонам цистерны
Система указания конечного уровня налива

Поплавковый датчик DUG-1
100% заполнения – включение звуковой сигнализации, отключение привода насоса.

Средства безопасности
Огнетушитель ОП-6 1 шт.
Медицинская аптечка 1 шт.
Знак аварийной остановки 1 шт.
Упор противооткатный 2 шт. с кронштейнами
Заднее защитное устройство Есть
Боковое защитное устройство Есть



Конструктивные особенности автоцистерны для пищевых жидкостей

Схема автоцистерны для пищевых жидкостей УЗСТ
