Это важно знать!
2. Во время производства МВ мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.
1. При производстве вакуумных цистерн Уральский завод спецтехники использует сталь толщиной 5 мм, в отличие от многих других производителей, ограничивающихся 4 мм.
Как показывает практика,цистерны с толщиной обечайки и днищ 5 мм отличаются большим ресурсом, надежностью и безопасностью эксплуатации.2. Во время производства МВ мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.
Навеска МВ-10 с ОД
Код модели: 16509
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Навеска МВ-10 с ОД
Есть в наличии 2 шт.
Цена: Договорная
для монтажа на шасси Урал или Камаз, объем 10 м³, насос КО-505А, толщина обечайки и днищ 5 мм, наружные шпангоуты, механический уровнемер, ручное открывание заднего днища
Показать все модификации Навеска МВ-10 с ОД в наличии

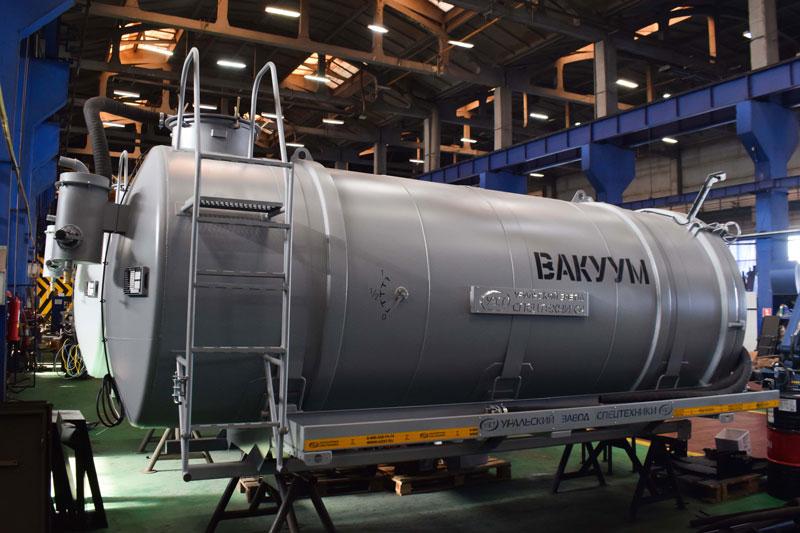

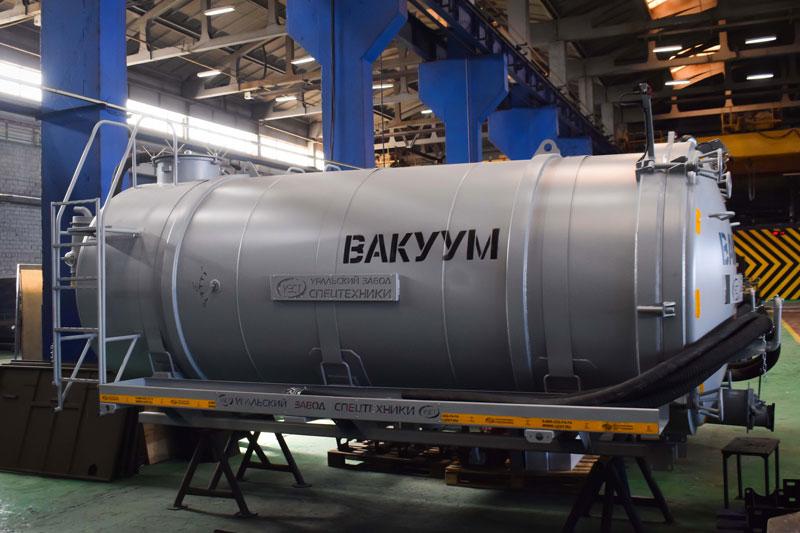

Общие фото

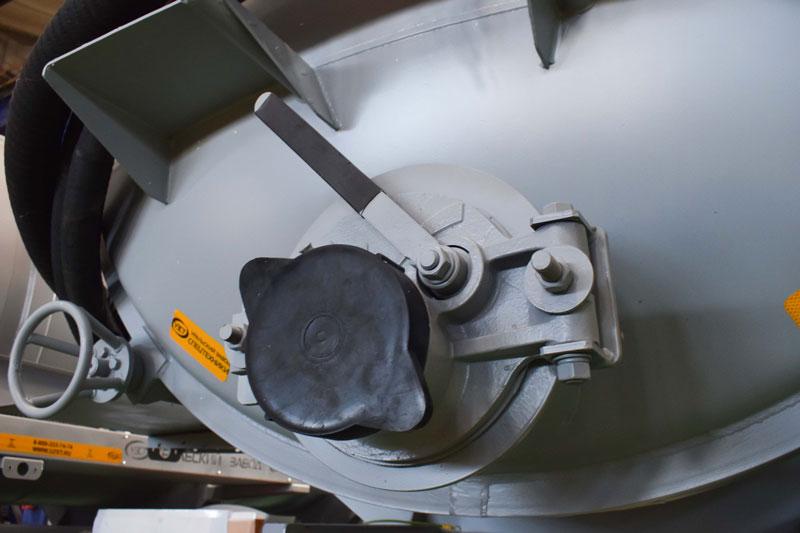

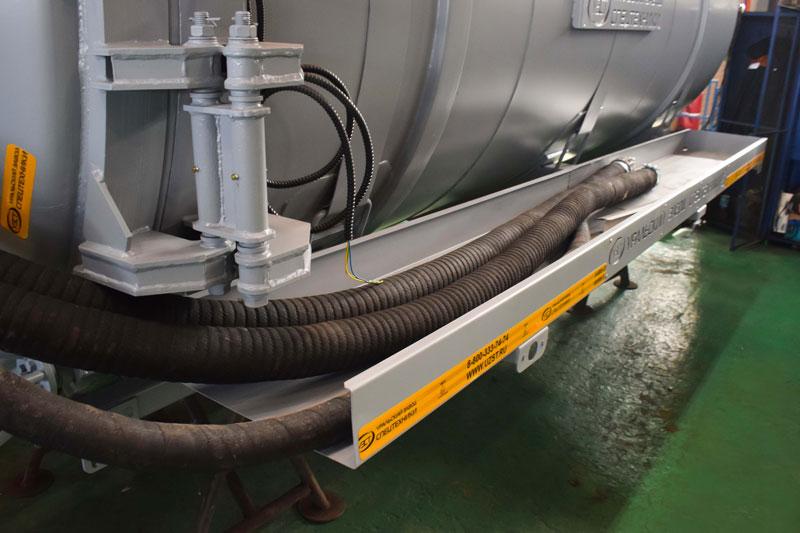

Фото узлов и агрегатов
Показать еще фото узлов и агрегатов
| Комплектация навески МВ-10 с ручным открыванием заднего днища | |
|---|---|
| Номинальный объем | 10000 л |
| Марка стали цистерны | 09Г2С |
| Толщина обечайки цистерны, не менее | 5 мм |
| Толщина переднего донышка, не менее | 5 мм |
| Толщина заднего донышка, не менее | 5 мм |
| Сечение цистерны | Круглое |
| Исполнение заднего днища | Ручное, механическое |
| Конструктивное размещение шпангоутов | Наружное |

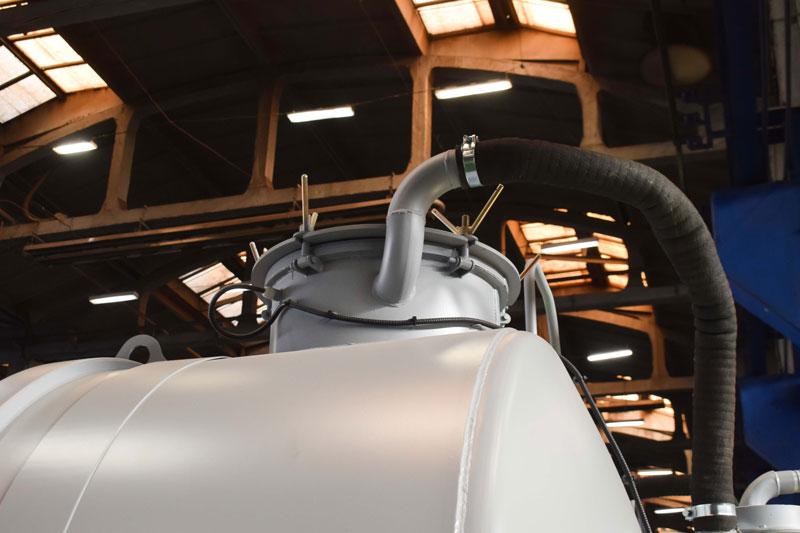

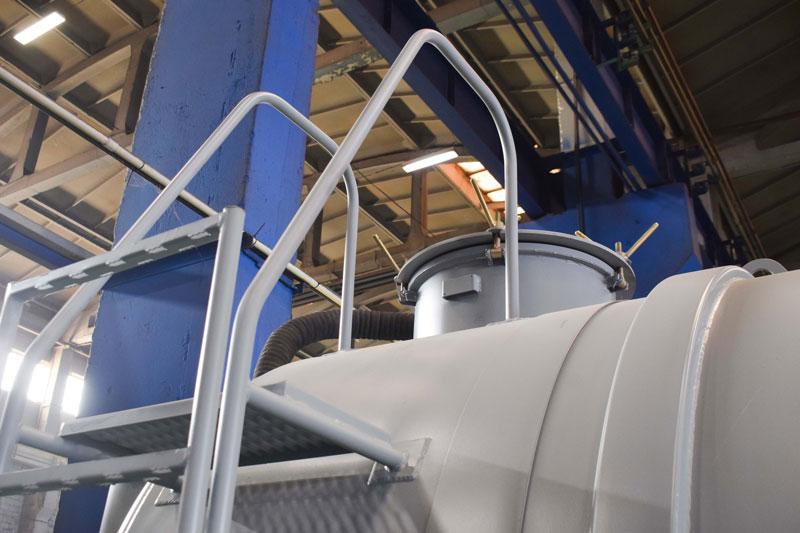

| Основная горловина | Имеет переднее размещение. Оборудована лестницей и площадкой для обслуживания |
| Конструктивная связь цистерны с надрамником | При помощи стяжных лент |
| Пеналы для укладки рукавов | Металлические, по обеим сторонам, имеют сечение — «короб» |

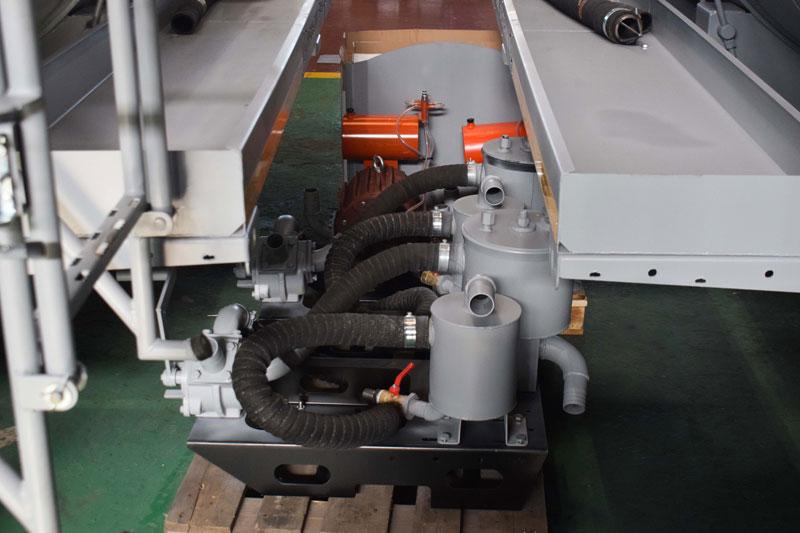

| Насос (вакуум-компрессор) | КО-505А |
| Тип привода насоса | Базовая конструкция |
| Компоненты системы защиты насоса |
|
| Смотровое окно | Сферической формы с подсветкой для визуального контроля наполнения. Расположено на заднем днище |
| Напорно-всасывающие рукава | 2 шт. – Ду 75 мм, длина 6 метров, с БРС |
| Способ укладки рукавов | Металлические короба по обеим сторонам цистерны |

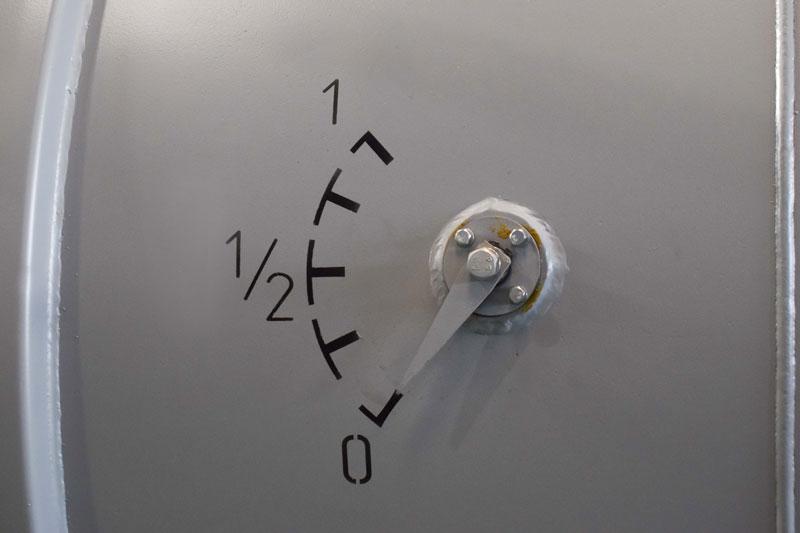

| Указатель уровня наполнения | Механический, стрелочный, поплавкового типа |
| Средства безопасности |
|
Конструктивные особенности вакуумной цистерны
