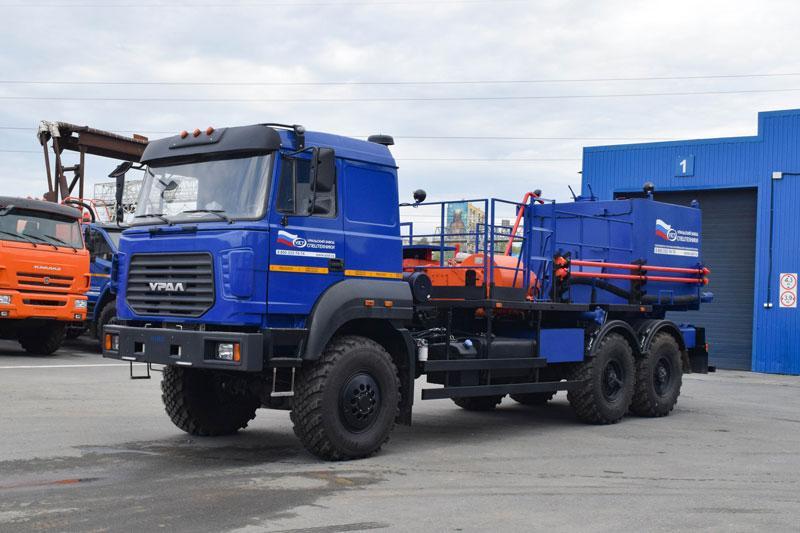

Цементировочный агрегат ЦА-32 УЗСТ-006-02 Урал 4320 (поршневой насос)

Цементировочный агрегат ЦА-32 УЗСТ-006-02 Урал 4320 (поршневой насос)
Код модели: 14778
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Цементировочный агрегат ЦА-32 УЗСТ-006-02 Урал 4320 (поршневой насос) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Габаритный чертеж цементировочного агрегата ЦА-32 УЗСТ-006-02 Урал 4320

Технические характеристики и комплектация цементировочного агрегата УЗСТ 5870-01 ЦА-006-02

Шасси

Урал 4320

Насосный агрегат

Насос высокого давления поршневой ЦН 26-32, НПЦ-32 или другой аналог 9Т

(неагрессивные и абразив содержащие жидкости)

Комплектация насоса

  • диаметр поршня – 115 мм
  • давление нагнетания – 23 МПа

Запорная арматура

  • кран шаровой Ду50 мм
  • кран шаровой Ду25 мм

Емкости

  • бак мерный 6 м3, двухсекционный
  • цементный бачок 0,25 м3

Манифольд

  • приемной линии Ду 100 мм
  • напорной линии Ду 50 мм

Водоподающий блок

  • насос – ЦНС-38-154
  • дизельный двигатель
  • давление – 1,54 МПа
  • подача – 10,5 л/с

Вспомогательный трубопровод

  • труба Ду 50 мм с БРС 2”, общая длина 20 м – 6 шт.
  • колено шарнирное – 6 шт.
  • рукав 1 Мпа, Ду 50 мм с БРС 2”, длина 10 м
  • рукав Ду 100 мм, длина 4 м

Запасные части и инструмент

  • уплотнение 3КШ.00.013 – 9 шт.
  • кольцо 120-126-36-2 ГОСТ 9833-73 – 1 шт.
  • кольцо 105-112-46-2 ГОСТ 9833-73 – 1 шт.
  • кольцо 118-125-46-2 ГОСТ 9833-73 – 3 шт.
  • амортизатор 1Т-133 (1НП.02.08.004) – 2 шт.
  • уплотнение 1Т-132 (1НП.02.08.003) – 4 шт.
  • гвоздь в предохранительный клапан – 10 шт

Средства безопасности

  • огнетушитель ОП-6(з) – 1 шт.
  • медицинская аптечка – 1 шт.
  • знак аварийной остановки – 1 шт.
  • упор противооткатный – 2 шт.
  • искрогаситель

Запасное колесо

За кабиной



Конструктивные особенности цементировочной установки с поршневым насосом

Схема насосной цементировочной установки с плунжерным насосом


Дополнительные опции
Скрыть дополнительные опции

Цементировочный агрегат ЦА-32 УЗСТ-006-25 Урал 4320 (поршневой насос)

Цементировочный агрегат ЦА-32 УЗСТ-006-25 Урал 4320 (поршневой насос)

6х6, насос НЦ-320 (Pmax = 23 МПа, D = 115 мм), без водоподающего блока, мерный бак 6 м³

Цементировочный агрегат ЦА-320 Урал 4320-1916-72Е5 (плунжерный насос)

Цементировочный агрегат ЦА-320 Урал 4320-1916-72Е5 (плунжерный насос)

6х6, 273 л.с., коробка передач ЯМЗ-1105, насос 3ПН-32М (Pmax = 50 МПа, D = 100 мм), без водоподающего блока, мерный бак 6 м³

Цементировочный агрегат ЦА-32 УЗСТ-008-30 Камаз 43118-50 (поршневой насос)

Цементировочный агрегат ЦА-32 УЗСТ-008-30 Камаз 43118-50 (поршневой насос)

6х6, 300 л.с., насос ЦН 26-32 / НПЦ-32 (Pmax = 23 МПа, D = 115 мм), без водоподающего блока, мерный бак 6 м³ с наклонным дном

Цементировочный агрегат ЦА-32 УЗСТ-006-01 Урал 4320 (поршневой насос)

Цементировочный агрегат ЦА-32 УЗСТ-006-01 Урал 4320 (поршневой насос)

6х6, насос ЦН 26-32 / НПЦ-32 (Pmax = 32 МПа, D = 100 мм), с водоподающим блоком, мерный бак 6 м³
