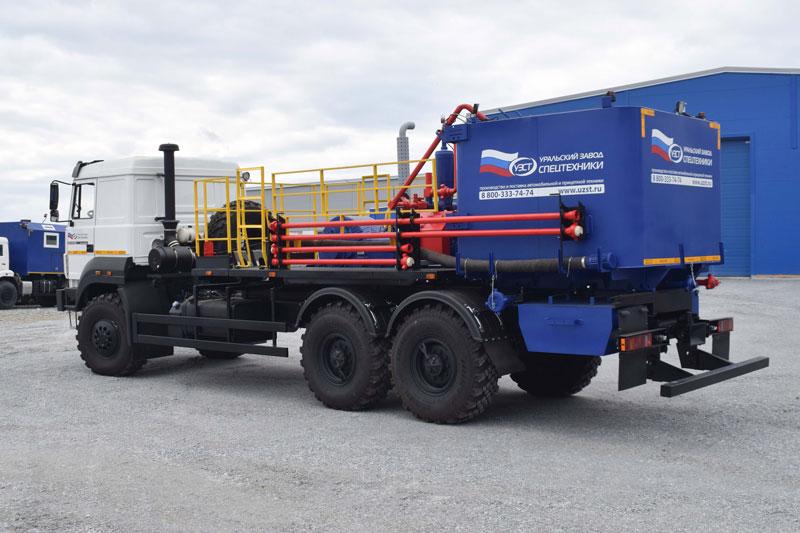

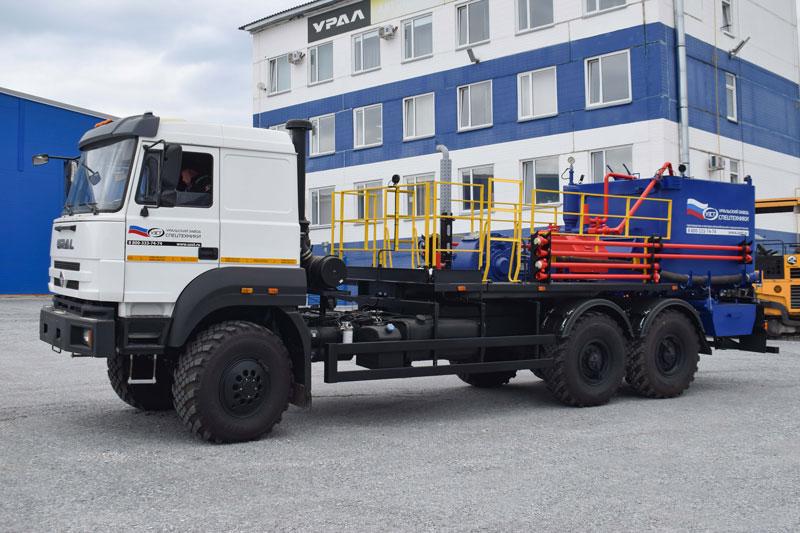

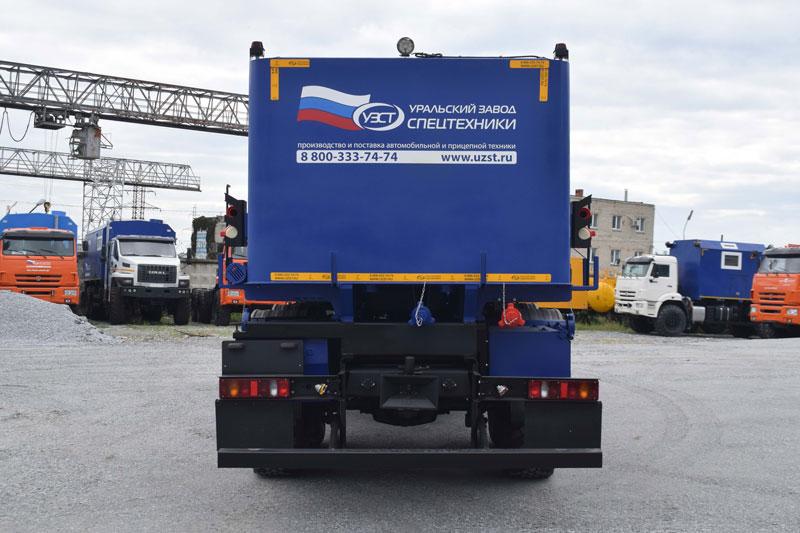

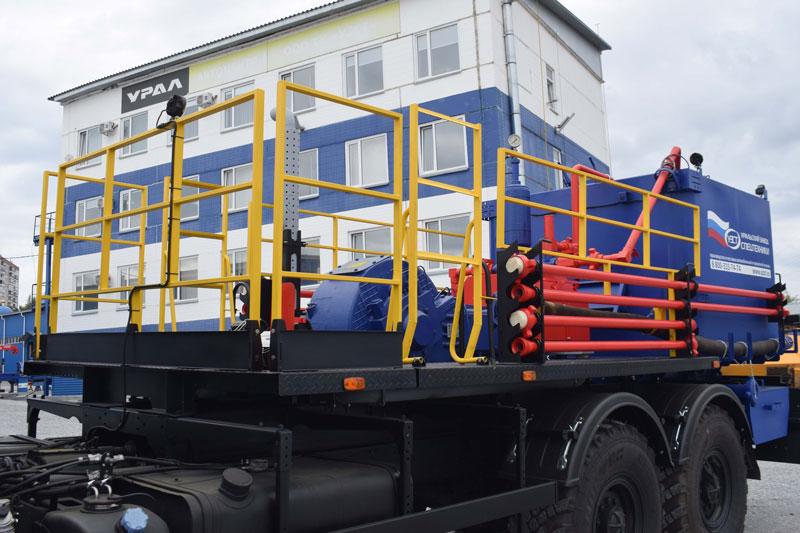

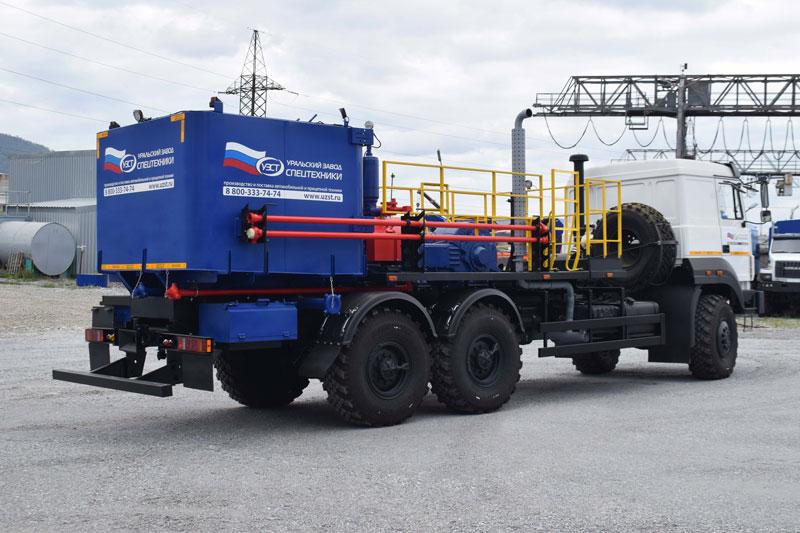

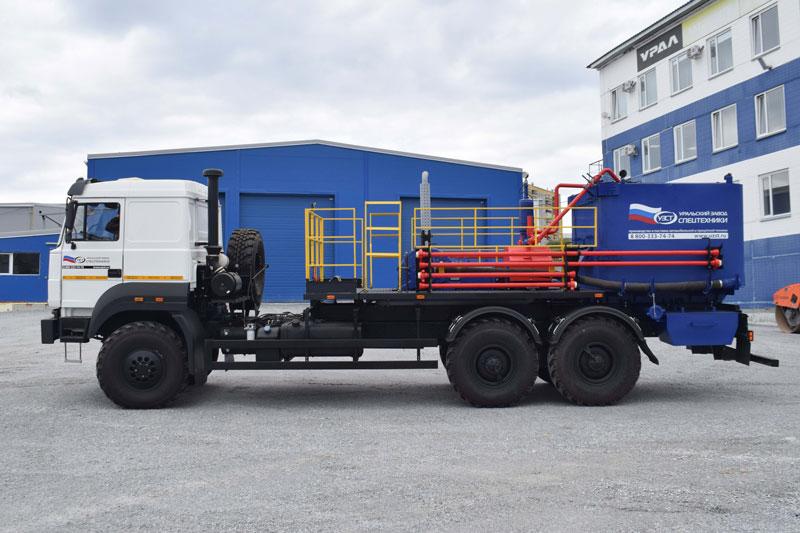

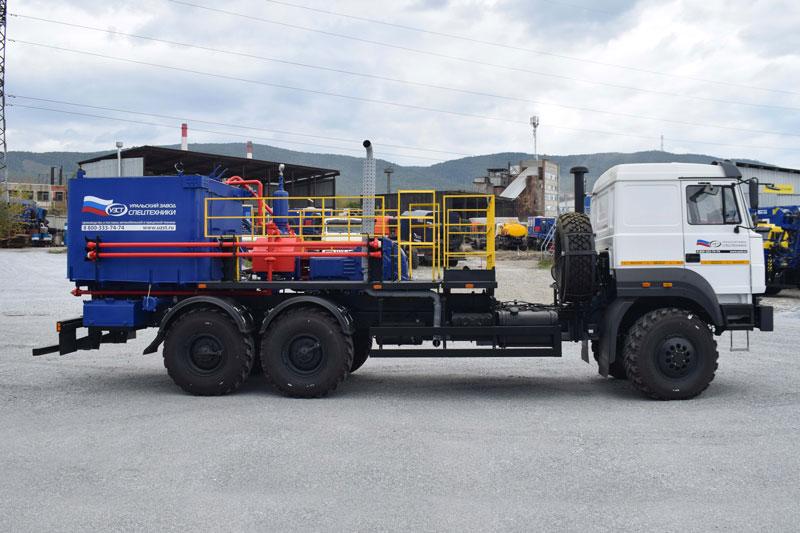

Цементировочный агрегат ЦА-32 УЗСТ-006-20 Урал 4320 (поршневой насос)

Цементировочный агрегат ЦА-32 УЗСТ-006-20 Урал 4320 (поршневой насос)
Код модели: 16148
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать еще фото
Скрыть фото


Габаритный чертеж цементировочного агрегата ЦА-32 УЗСТ-006-20 Урал 4320

Технические характеристики и комплектация цементировочного агрегата УЗСТ 5870-01 ЦА-006-20

Шасси

Урал 4320

Насосный агрегат

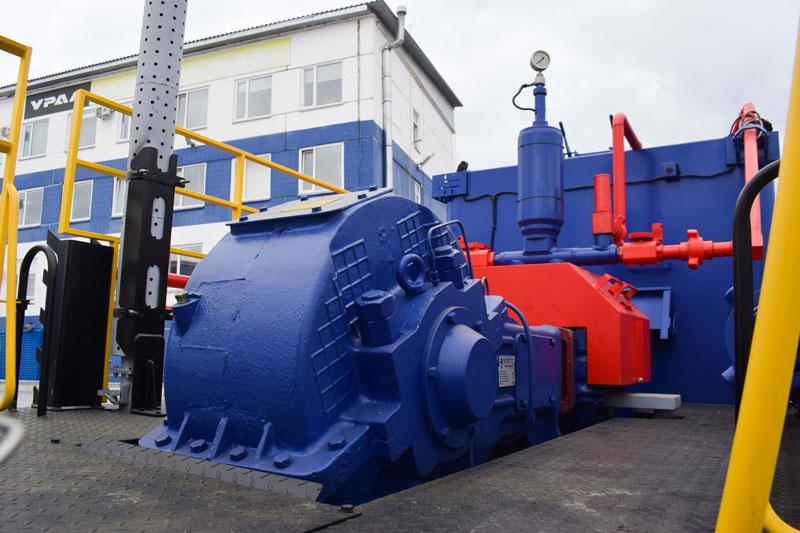

Насос высокого давления поршневой НПЦ-32, неагрессивные и абразив содержащие жидкости

Комплектация насоса

  • диаметр поршня – 90 мм
  • давление нагнетания – 40 МПа

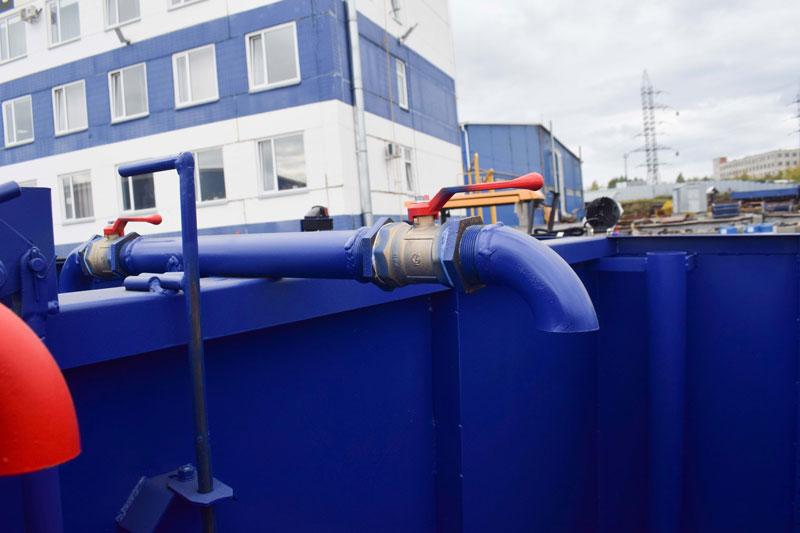

Запорная арматура

  • кран шаровой Ду50 мм
  • кран шаровой Ду25 мм

Емкости

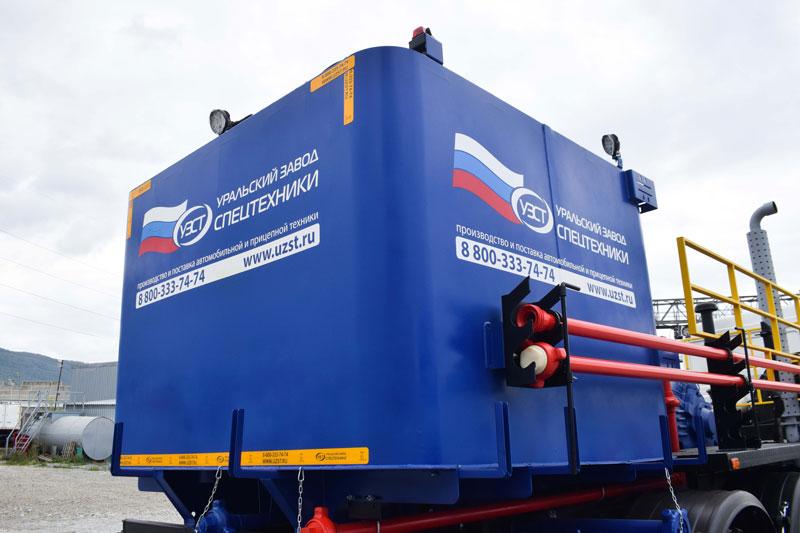

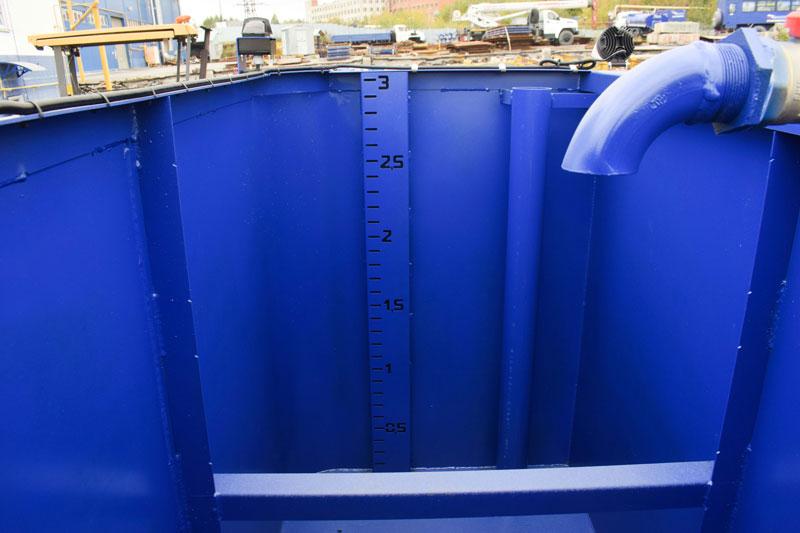

  • бак мерный 6 м3, двухсекционный

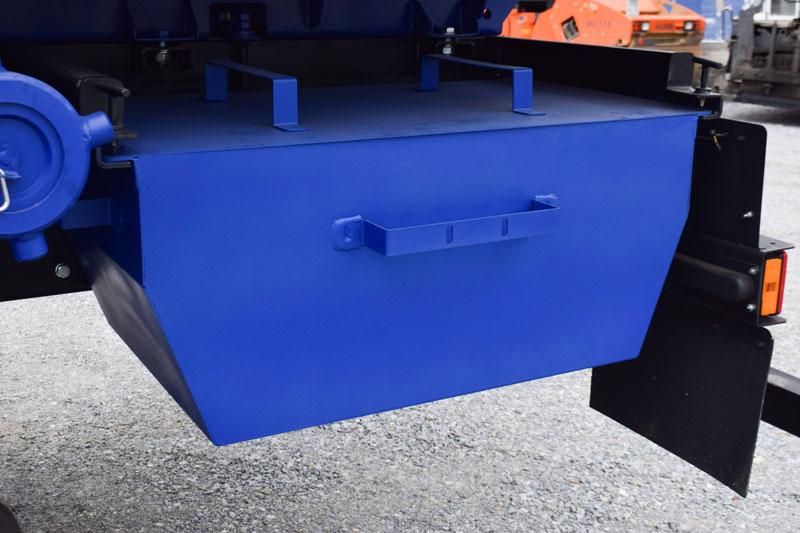

  • цементный бачок 0,25 м3

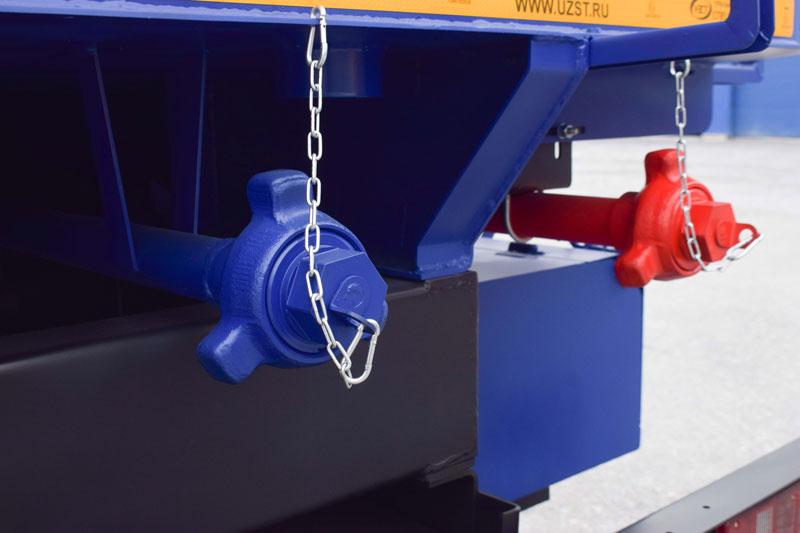

Манифольд

  • приемной линии Ду 100 мм
  • напорной линии Ду 50 мм

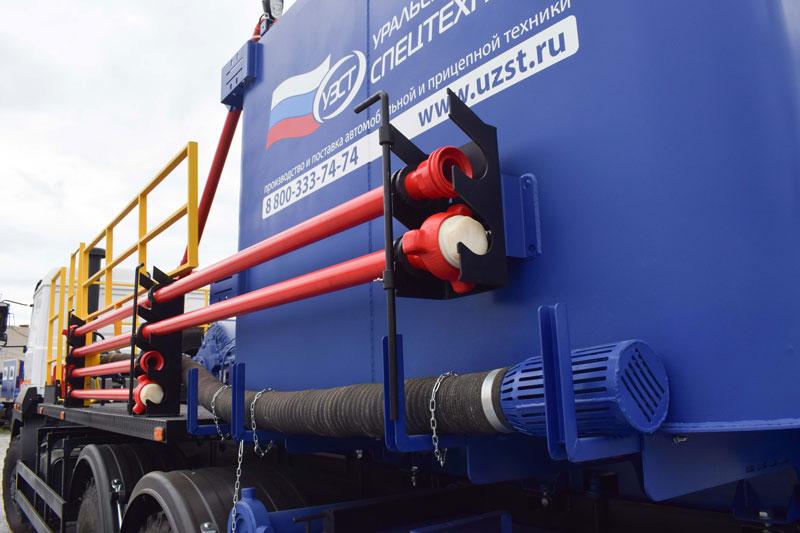

Вспомогательный трубопровод

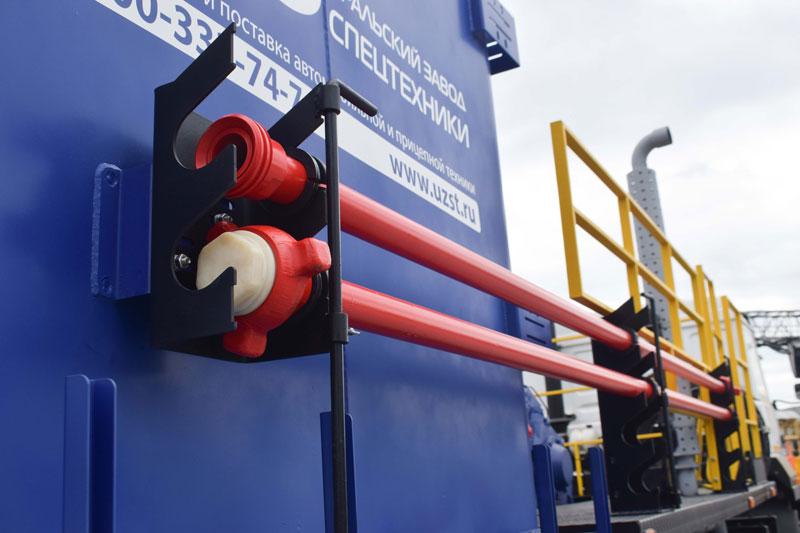

  • труба Ду 50 мм с БРС 2”, общая длина 20 м – 6 шт.
  • колено шарнирное – 6 шт.
  • рукав 1 Мпа, Ду 50 мм с БРС 2”, длина 10 м
  • рукав Ду 100 мм, длина 4 м

Запасные части и инструмент

  • уплотнение 3КШ.00.013 – 9 шт.
  • кольцо 120-126-36-2 ГОСТ 9833-73 – 1 шт.
  • кольцо 105-112-46-2 ГОСТ 9833-73 – 1 шт.
  • кольцо 118-125-46-2 ГОСТ 9833-73 – 3 шт.
  • амортизатор 1Т-133 (1НП.02.08.004) – 2 шт.
  • уплотнение 1Т-132 (1НП.02.08.003) – 4 шт.
  • гвоздь в предохранительный клапан – 10 шт

Средства безопасности

  • огнетушитель ОП-6(з) – 1 шт.
  • медицинская аптечка – 1 шт.
  • знак аварийной остановки – 1 шт.
  • упор противооткатный – 2 шт.
  • искрогаситель

Запасное колесо

За кабиной



Конструктивные особенности цементировочной установки с поршневым насосом

Схема насосной цементировочной установки с плунжерным насосом
