Это важно знать!

1. Согласно требованиям ДОПОГ (пункт 6.8.2.1.18) и ГОСТа 33666-2015 (пункт 5.1.6.8), цистерна должна иметь толщину стенок не менее 5 мм. При несоблюдении данного параметра, в случае аварийной ситуации – вся ответственность с огромными штрафами ложится на компанию-эксплуатанта (подрядчика).

2. Во время производства АКН мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.

3. АКН производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

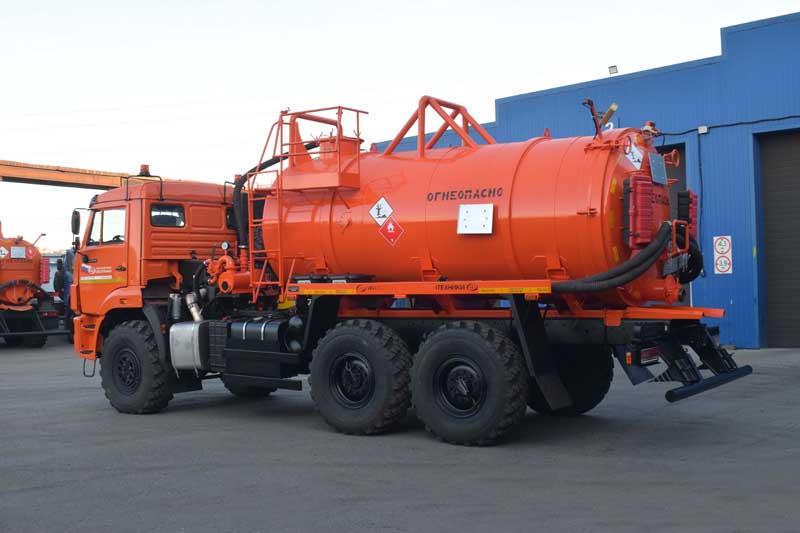

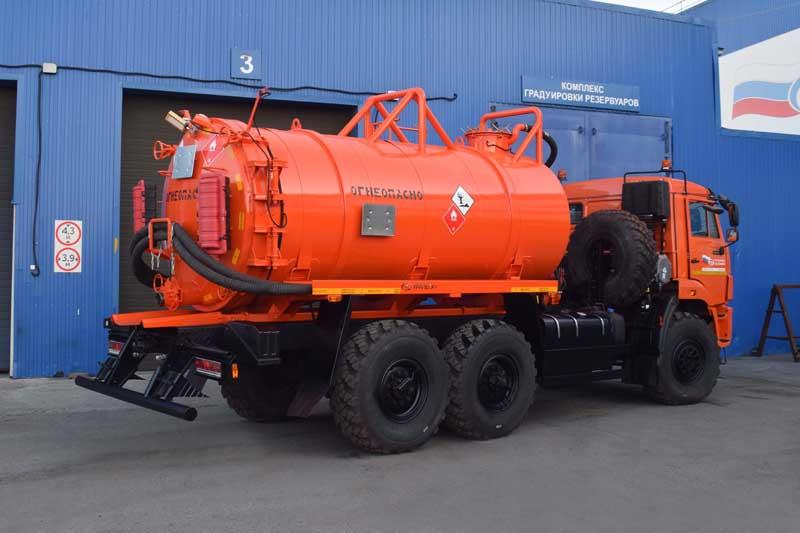

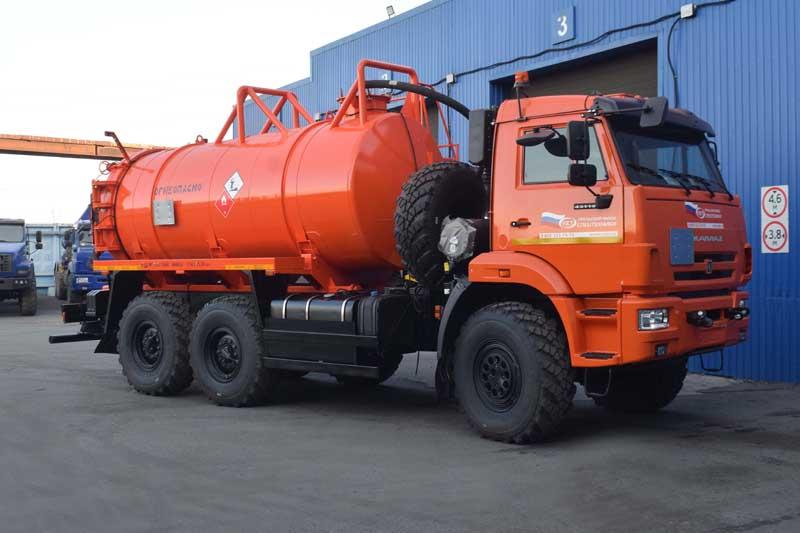

АКН-10 Камаз 43118-3027-50 (ОД, КО-505)

АКН-10 Камаз 43118-3027-50 (ОД, КО-505)
Код модели: 18994
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации АКН-10 Камаз 43118-3027-50 (ОД, КО-505) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва емкостной техники
Онлайн-трансляция производства

Двигатель Камаз 740.705-300
Тип двигателя Четырехтактный дизель
Количество и расположение цилиндров 8, V-образное
Рабочий объём цилиндров, см3 11762
Степень сжатия 17,6...18,4
Максимальная мощность, кВт 221 (300 л.с.)
Максимальный крутящий момент, Н*м 1275
Топливо Дизельное
Комплектация агрегат сбора газового конденсата АКН-10 с ОД на шасси Камаз 43118-3027-50
Номинальный объем 10000 л
Материал цистерны Сталь 09Г2С
Толщина обечайки и днищ 5 мм
Сечение Круглое
Шпангоуты Наружные
Конструктивная связь цистерны с надрамником При помощи стяжных лент

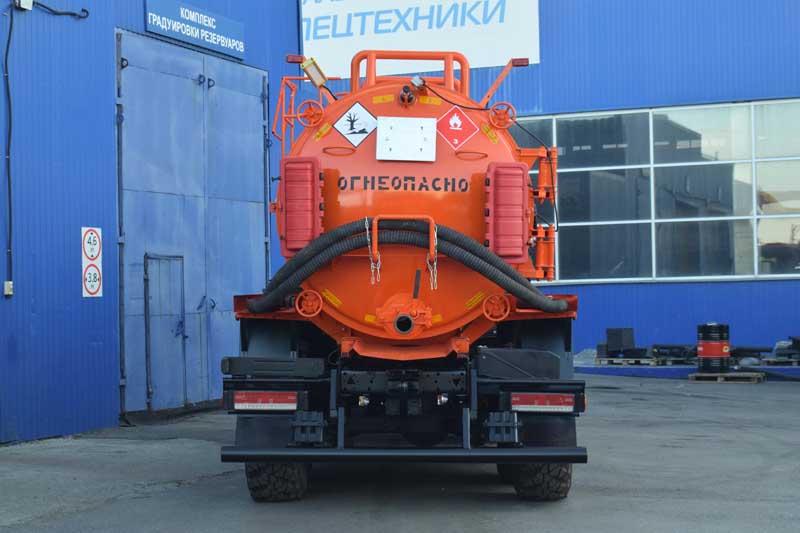

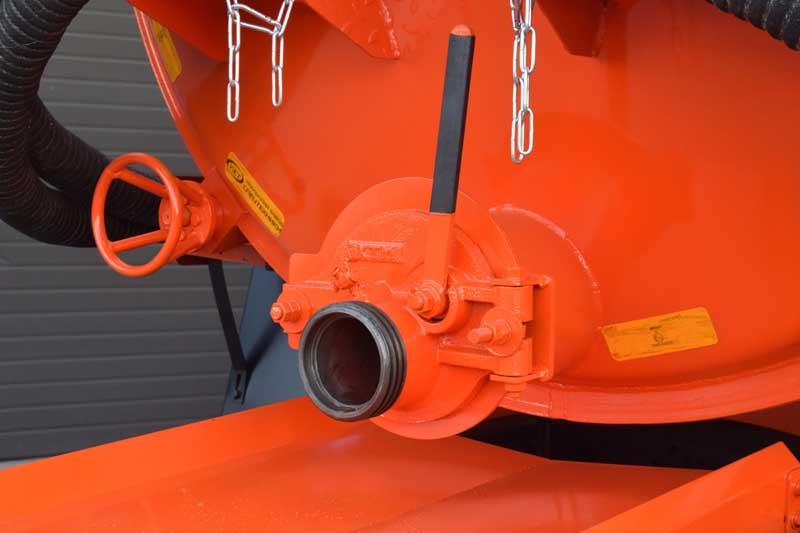

Заднее днище Ручное открывание

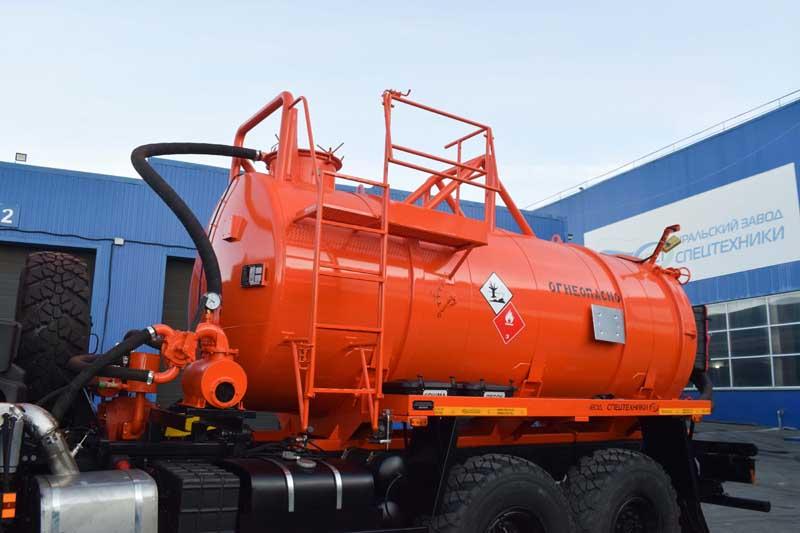

Основная горловина Переднее размещение. Оборудована лестницей и площадкой с перилами

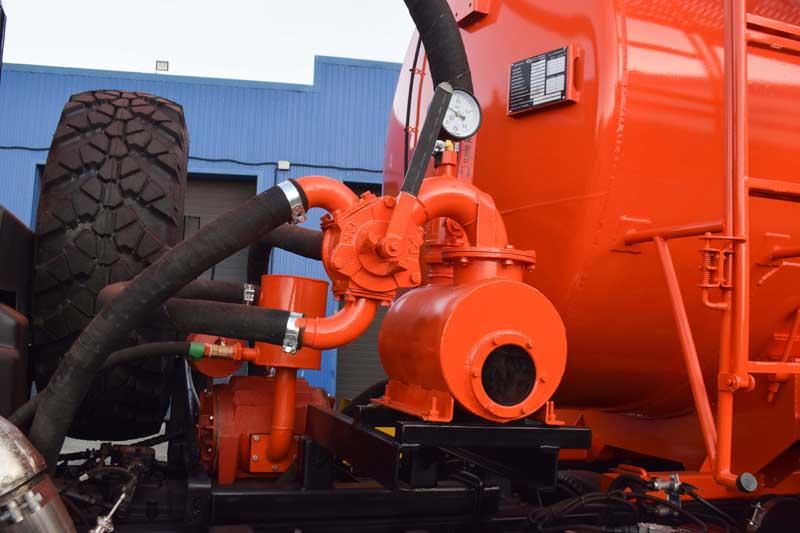

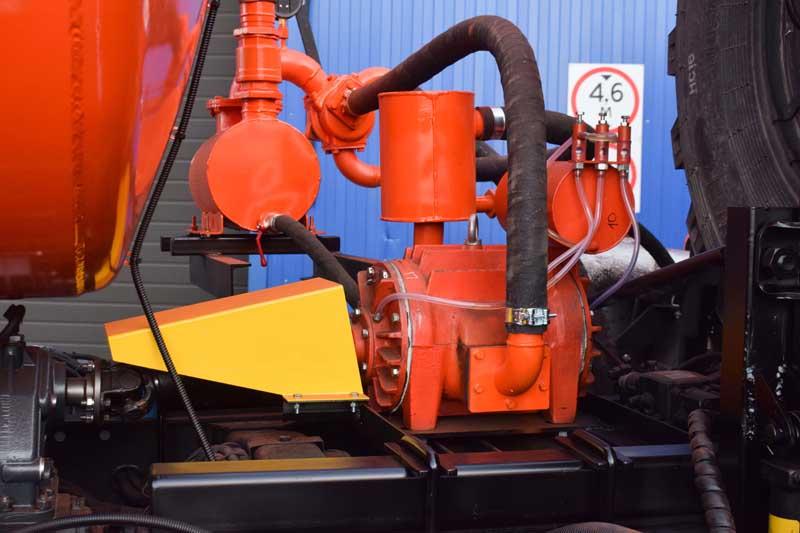

Насос КО-505
Привод насоса Карданная передача
Компоненты системы защиты насоса
  • первый запорный клапан на горловине
  • второй запорный клапан в ресивере
  • вакуумный клапан (-0,8 кг/см2)
  • клапан избыточного давления (+0,4 кг/см2)
  • датчик предельного заполнения MS DUG11-N-10 с отключением двигателя шасси
Смотровое окно Сферической формы с подсветкой для визуального контроля наполнения

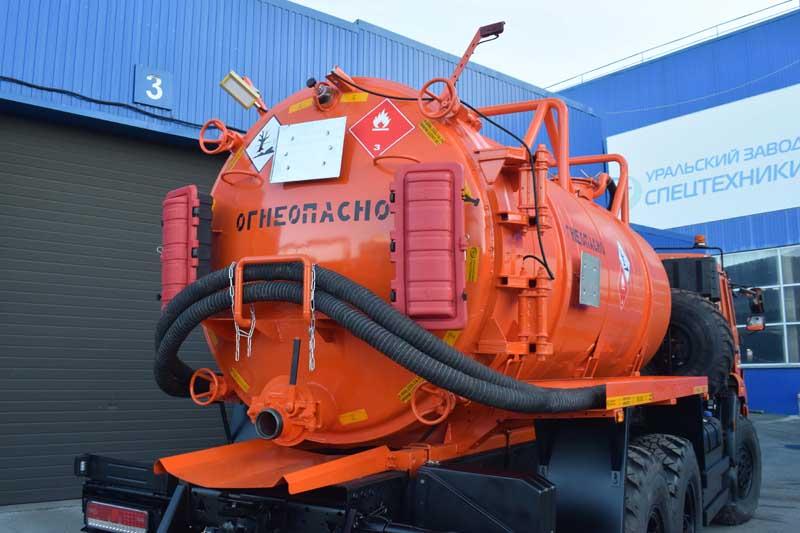

Напорно-всасывающие рукава 2 шт., Ду 75, длина 6 м, с БРС

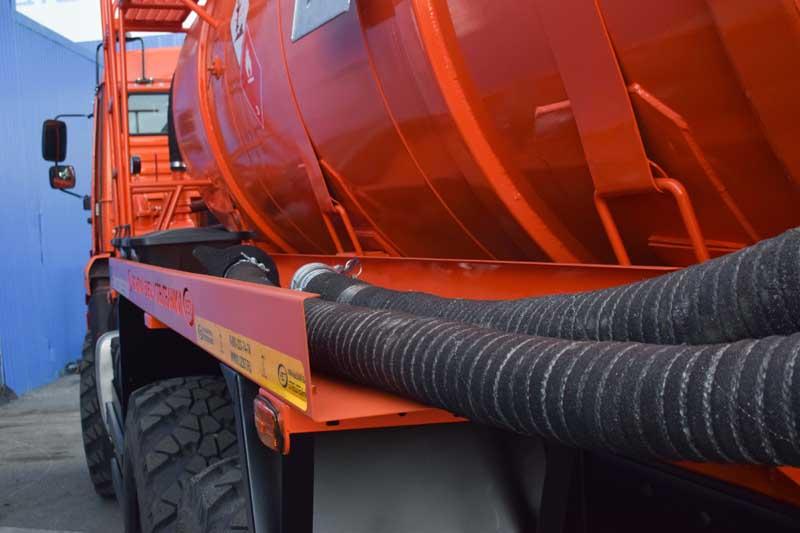

Способ укладки рукавов Металлические короба по обеим сторонам цистерны

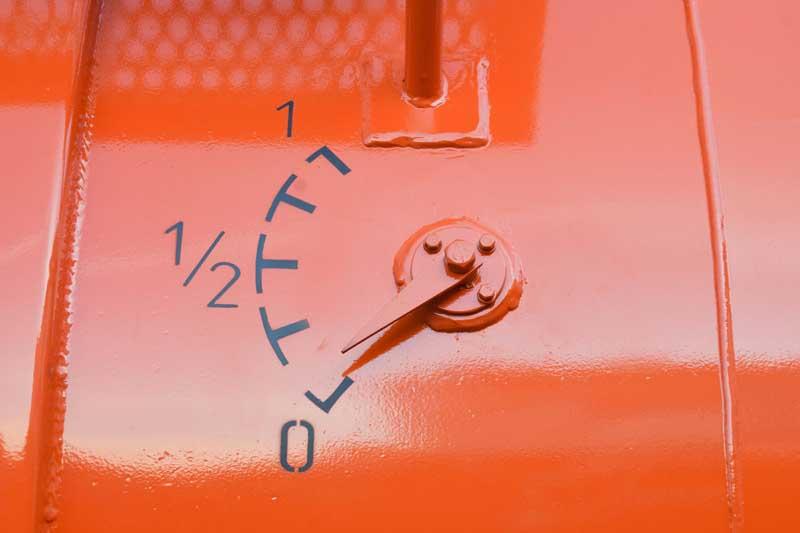

Указатель уровня наполнения Механический, стрелочный, поплавкового типа
Фара освещения рабочей зоны Во взрывозащищенном исполнении
Средства безопасности
  • искрогаситель сертифицированный
  • защита топливных баков
  • экранирование электропроводки
  • проблесковый маячок на кронштейнах – 2 шт.

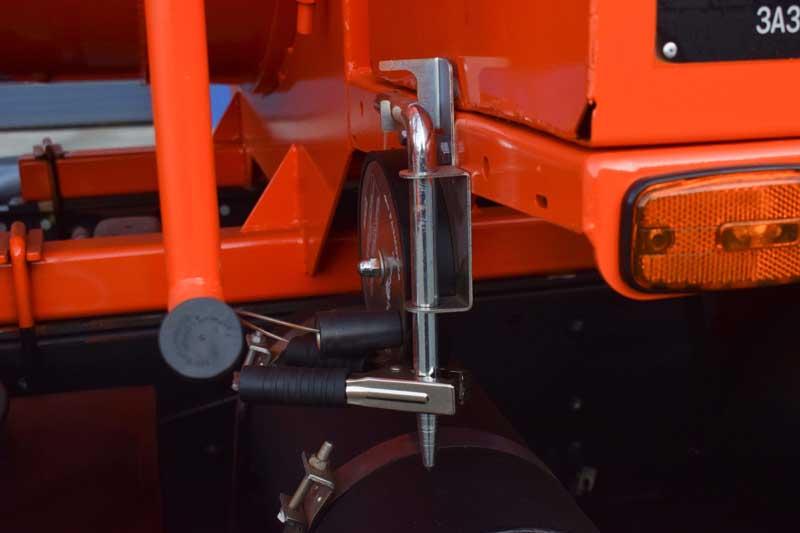

  • устройство заземления
  • огнетушитель ОП-6 – 2 шт.
  • аптечка
  • знак аварийной остановки
  • упоры противооткатные – 2 шт.

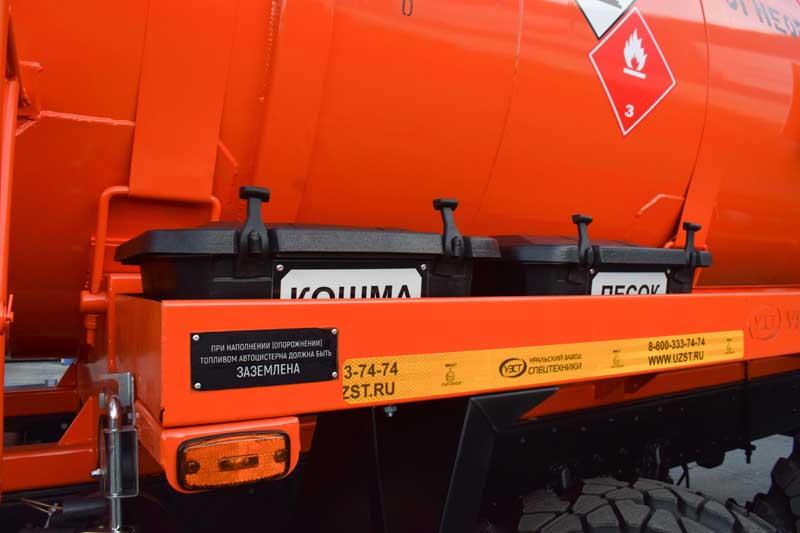

  • ящик для песка
  • ящик для кошмы
  • боковое защитное устройство
  • заднее защитное устройство



Агрегаты для сбора газового конденсата и нефти производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

Сертификат соответствия АКН нормативным документам Транснефть

Конструктивные особенности агрегата сбора газового конденсата

Схема агрегата сбора газового конденсата УЗСТ


Дополнительные опции
Скрыть дополнительные опции


АКН-10 Урал 4320-1912-60Е5 (КО-505)

АКН-10 Урал 4320-1912-60Е5 (КО-505)

6х6, 228 л.с., коробка передач ЯМЗ-2361, без спального места, баки 300+210 л., объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, люк-лаз, механический уровнемер, ДОПОГ
В наличии 2 шт.
Цена: 11625000 руб.

АКН-10 Урал 4320-1912-60Е5 (КО-505)

АКН-10 Урал 4320-1912-60Е5 (КО-505)

6х6, 228 л.с., коробка передач ЯМЗ-2361, объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, люк-лаз, дополнительная горловина, механический уровнемер, ДОПОГ

АКН-10 Камаз 43118-3011-50 (ОД, КО-505, сп.м.)

АКН-10 Камаз 43118-3011-50 (ОД, КО-505, сп.м.)

6х6, 300 л.с., коробка передач Камаз-154, спальное место, объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, ручное открывание заднего днища, уровнемер, дополнительная горловина, ДОПОГ

АКНС-10 Камаз 43118-3938-50 (КО-505, гидроподъем цистерны и днища, сп.м.)

АКНС-10 Камаз 43118-3938-50 (КО-505, гидроподъем цистерны и днища, сп.м.)

6х6, 300 л.с., коробка передач ZF9, спальное место, объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, гидравлический привод открывания днища и гидроподъем цистерны, ДОПОГ
