Это важно знать!

1. Согласно требованиям ДОПОГ (пункт 6.8.2.1.18) и ГОСТа 33666-2015 (пункт 5.1.6.8), цистерна должна иметь толщину стенок не менее 5 мм. При несоблюдении данного параметра, в случае аварийной ситуации – вся ответственность с огромными штрафами ложится на компанию-эксплуатанта (подрядчика).

2. Во время производства АКН мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.

3. АКН производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

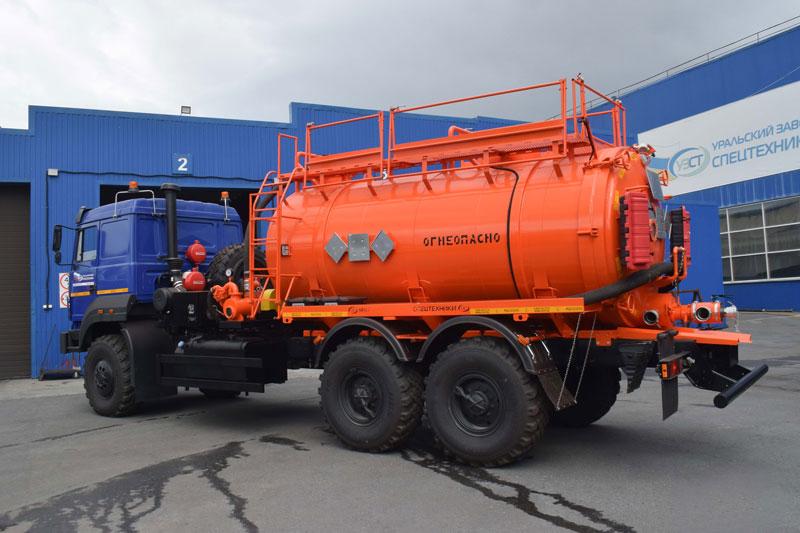

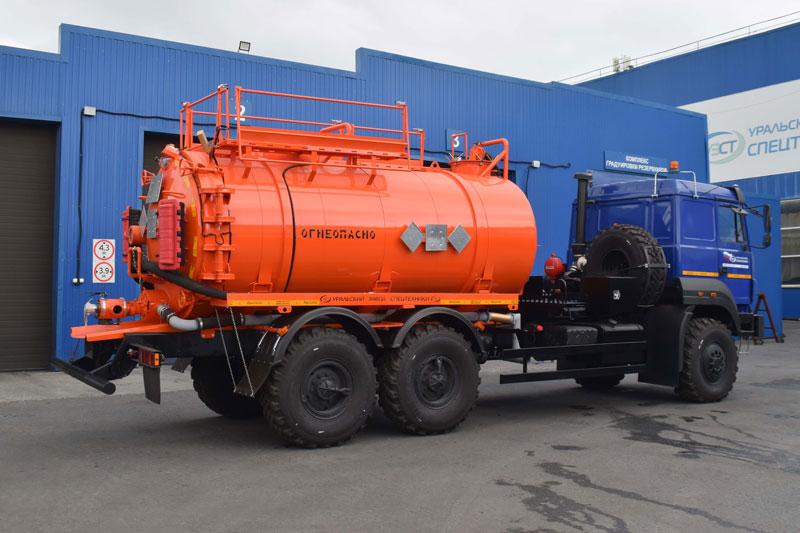

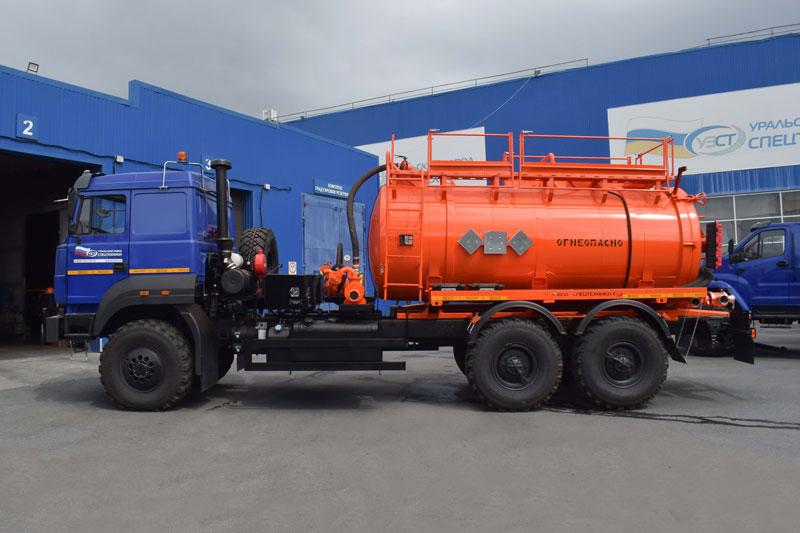

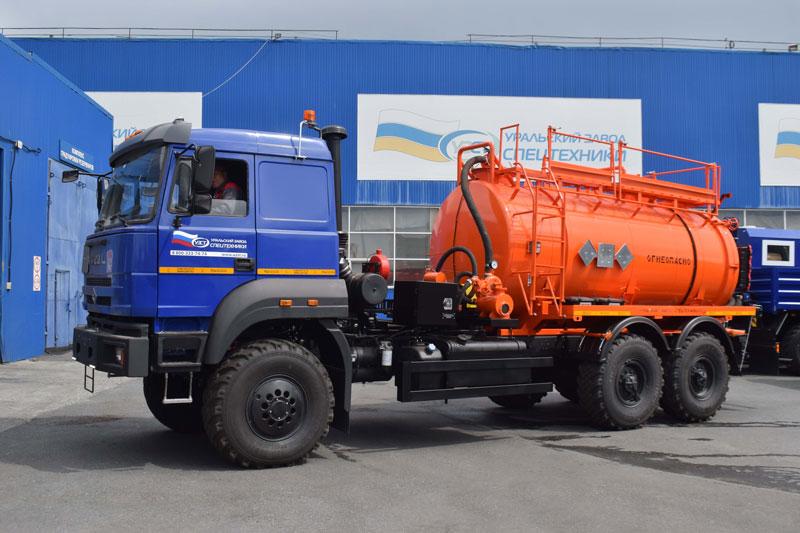

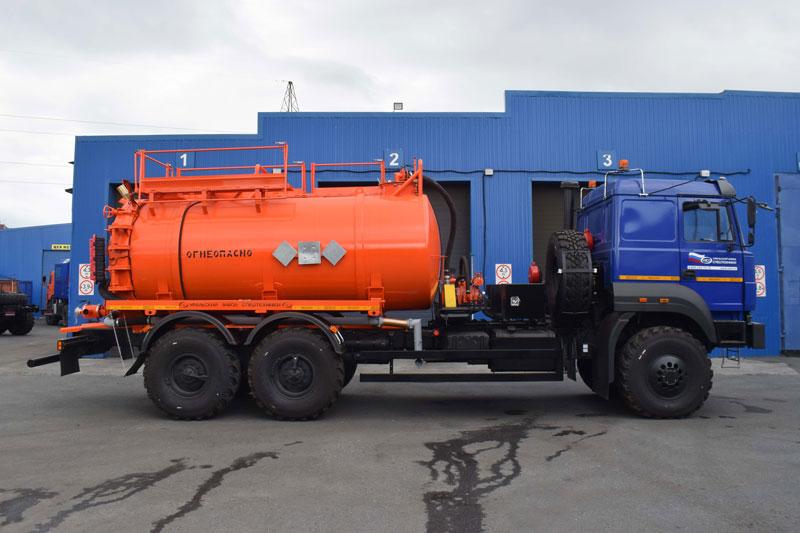

АКН-10 Урал 4320-4972-82Е5 (ОД, КО-505, сп.м.)

АКН-10 Урал 4320-4972-82Е5 (ОД, КО-505, сп.м.)
Код модели: 19256
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации АКН-10 Урал 4320-4972-82Е5 (ОД, КО-505, сп.м.) в наличии
Скрыть наличие

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва емкостной техники
Онлайн-трансляция производства

Двигатель ЯМЗ 53613-10
Тип двигателя Четырехтактный с воспламенением от сжатия
Количество и расположение цилиндров 6, рядное
Рабочий объём цилиндров, см3 6650
Степень сжатия 16,9...18,1
Максимальная мощность, кВт 228 (310 л.с.)
Максимальный крутящий момент, Н*м 1221
Топливо Дизельное
Технические характеристики АКН-10 на базе Урал 4320-4972-82Е5
Номинальный объем 10000 л
Материал цистерны Сталь 09Г2С
Толщина обечайки и днищ 5 мм
Шпангоуты Наружные
Сечение цистерны Круглой формы
Конструктивная связь цистерны с надрамником При помощи стяжных лент

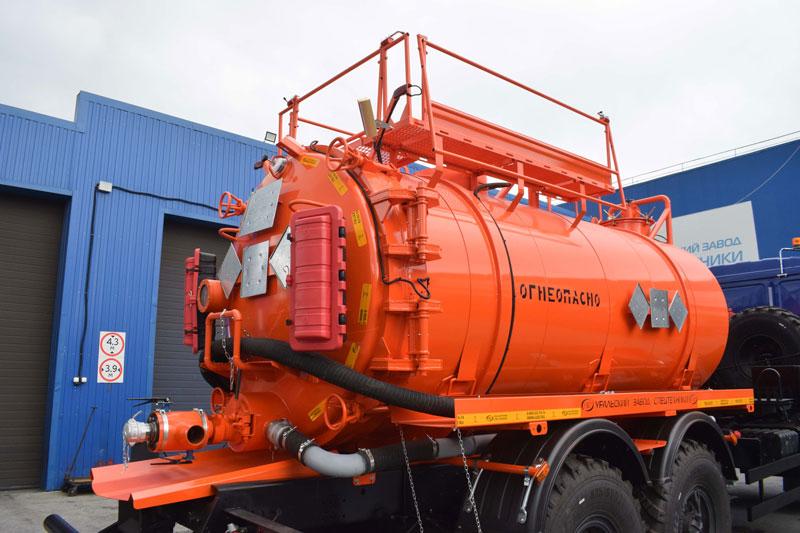

Заднее днище Ручное открывание

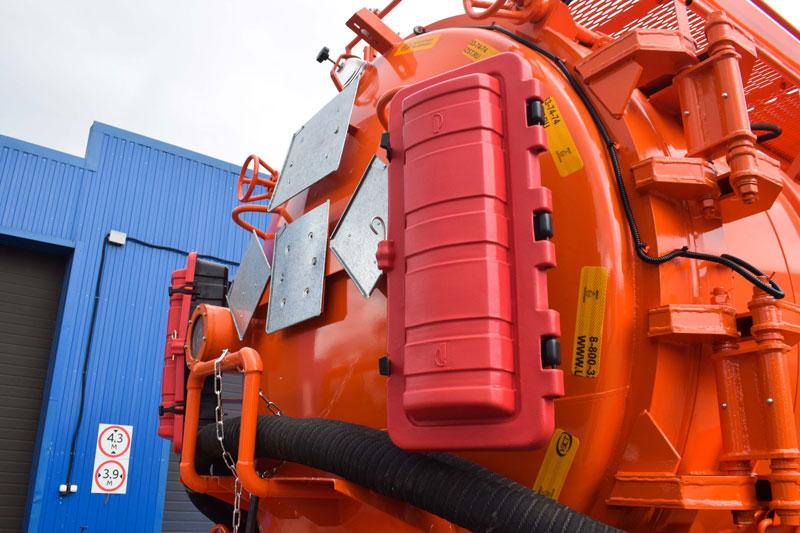

Смотровое окно Сферической формы с подсветкой, расположено на заднем днище

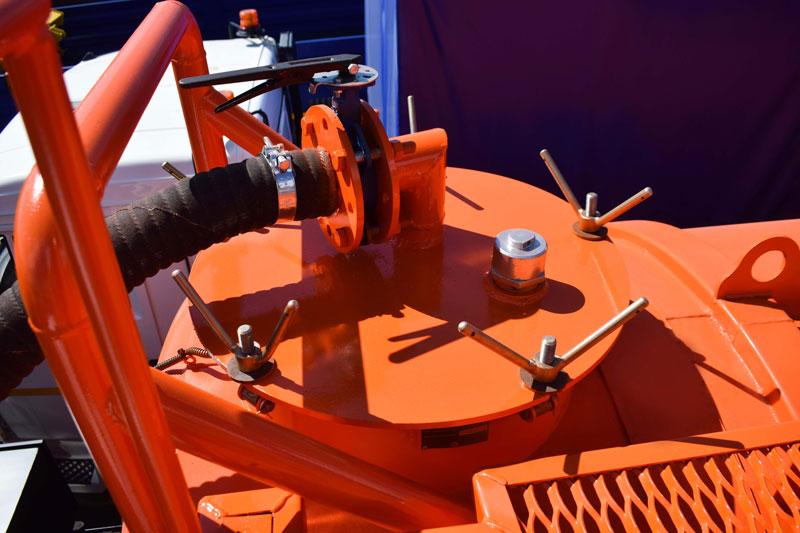

Дополнительная горловина С экологическим коробом

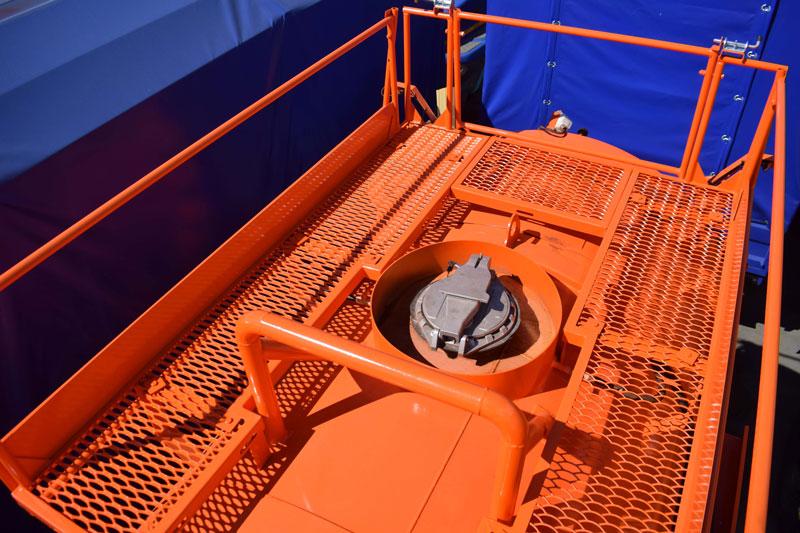

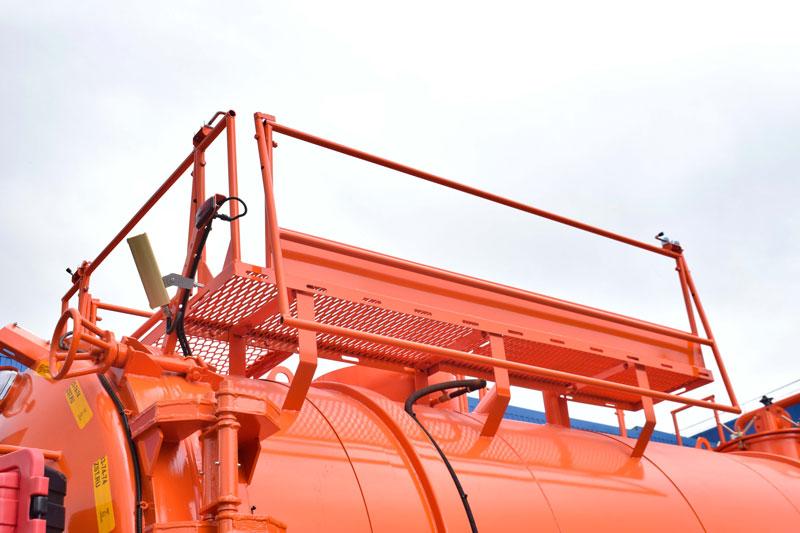

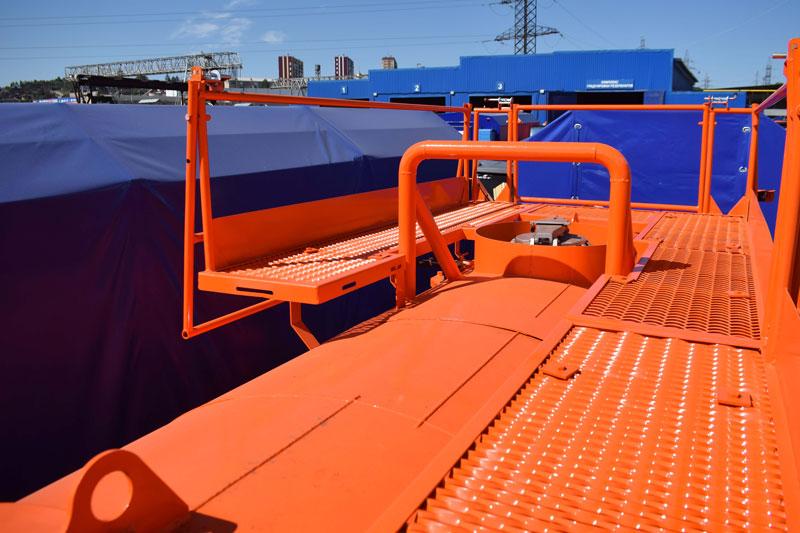

Технологические горловины Оборудованы лестницей и площадкой с перилами
Защитные дуги 2 шт.
Прожектор освещения рабочей зоны приемного крана Наличие

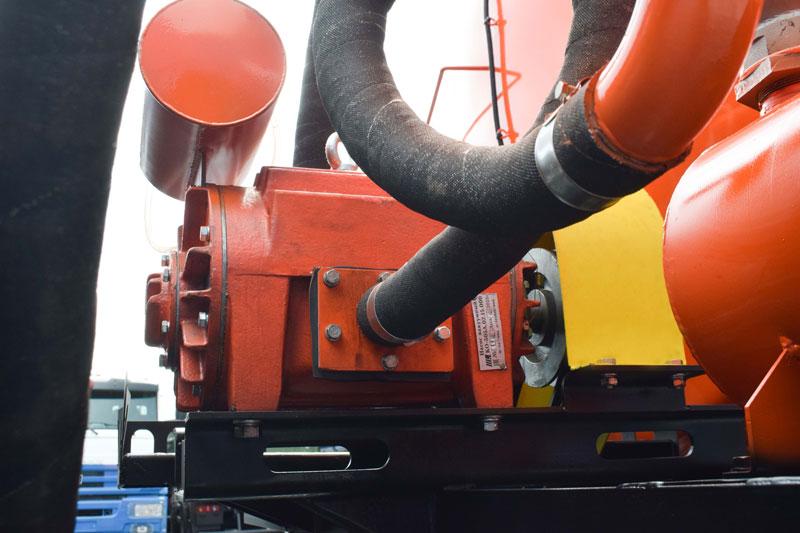

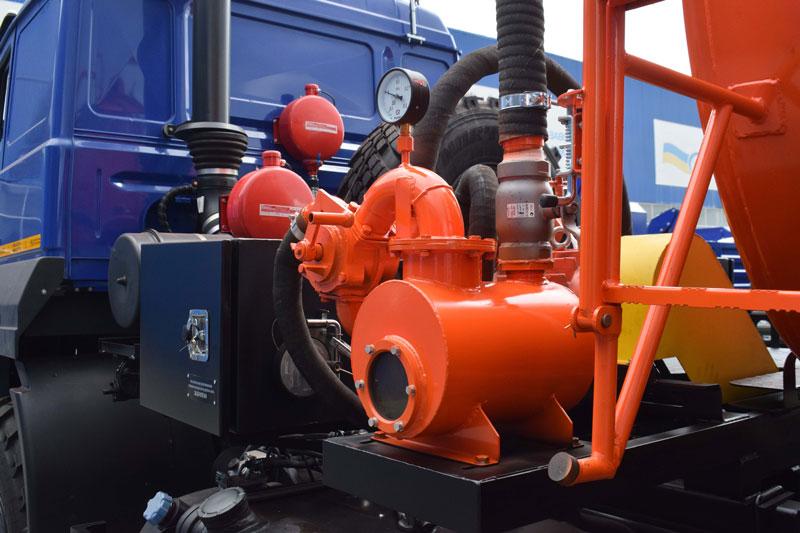

Вакуумный насос КО-505
Привод насоса Клиноременная передача

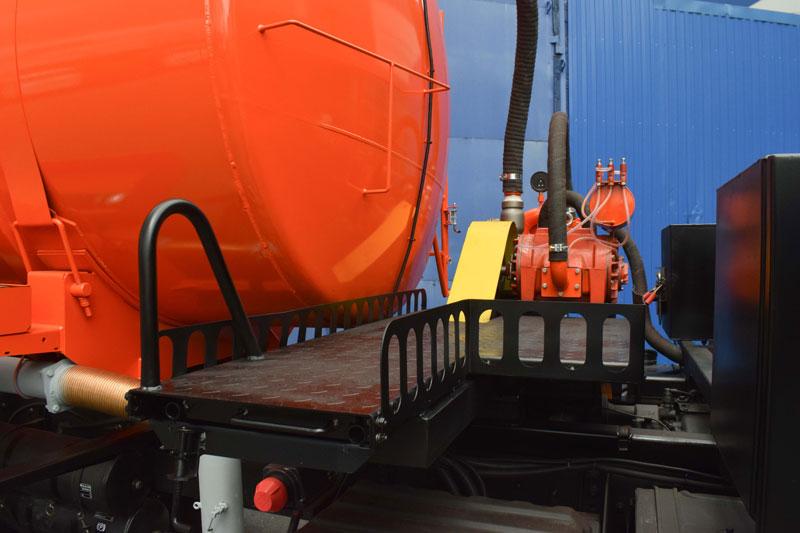

Площадка обслуживания вакуумного насоса С выдвижной лестницей
Компоненты системы защиты насоса
  • первый запорный клапан в горловине
  • второй запорный клапан в ресивере
  • вакуумный клапан (-0,8 кг/см2)
  • клапан избыточного давления (0,4 кг/см2)
  • датчик предельного заполнения MS DUG11-N-10 с отключением двигателя шасси

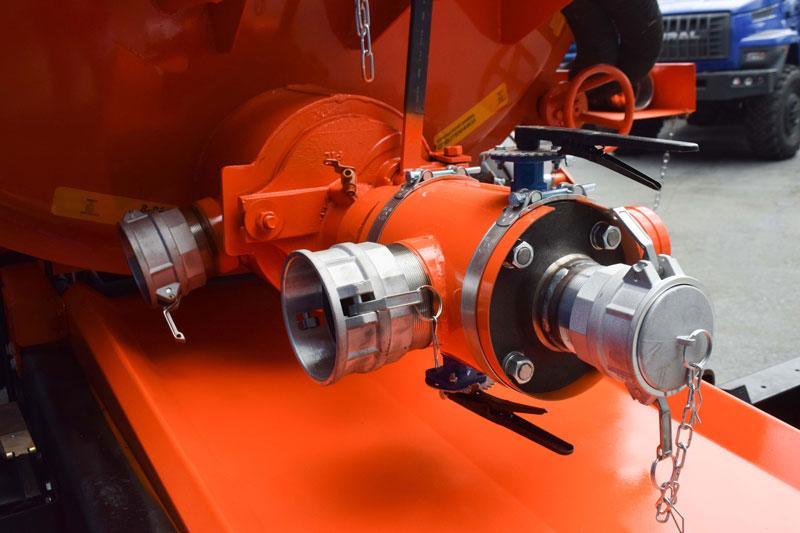

Напорно-всасывающие рукава 2 шт. – Ду 75 мм, длина 6 м с БРС

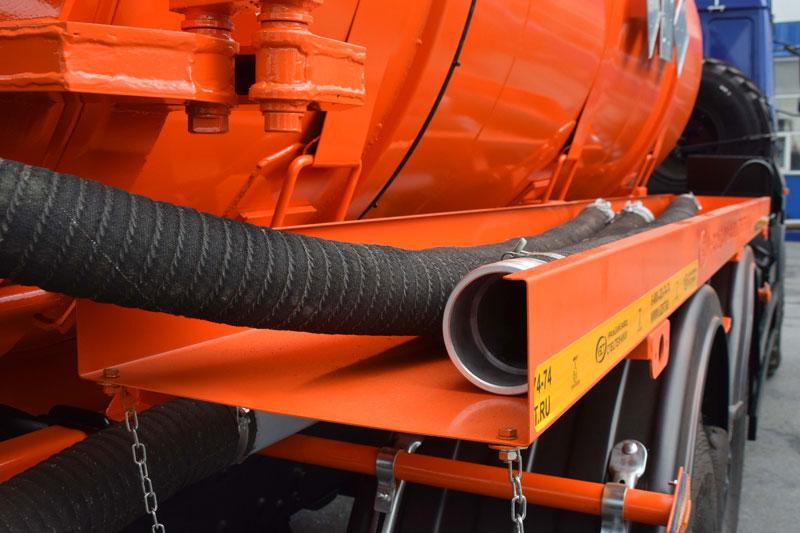

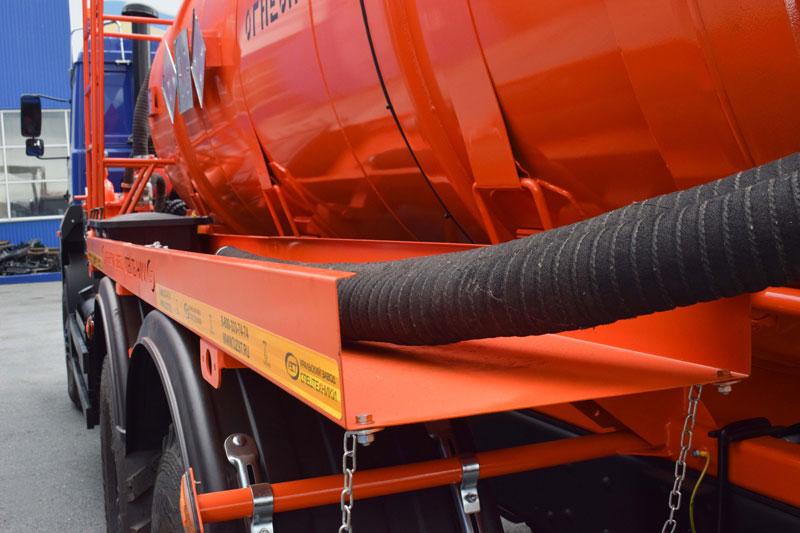

Способ укладки рукавов Металлические короба по обеим сторонам цистерны

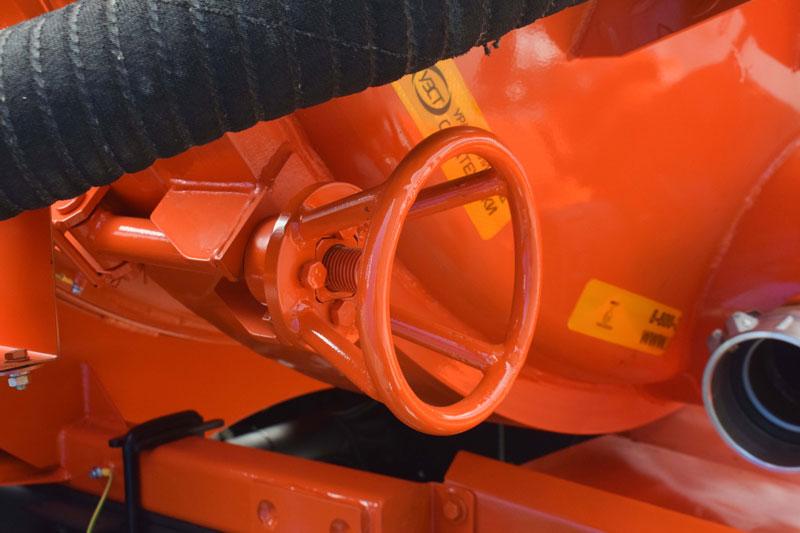

Приемный кран АНМ-53

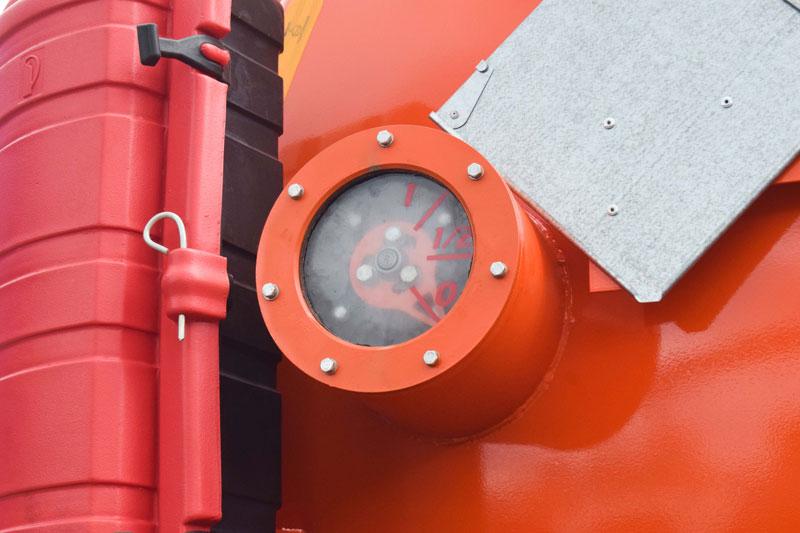

Механический уровнемер Поплавкового типа на заднем днище

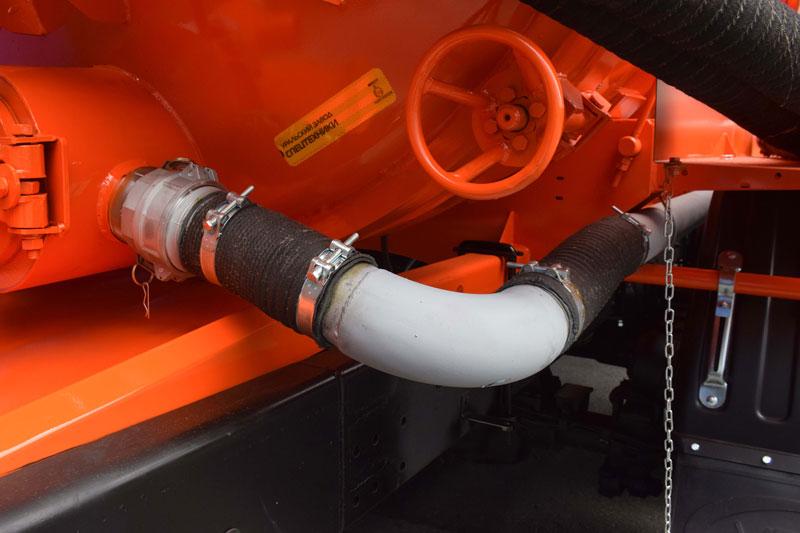

Дополнительно Металлический сливной лоток под сливным патрубком для исключения попадания перевозимых жидкостей на элементы рамы шасси
Доработка шасси для перевозки легковоспламеняющихся жидкостей

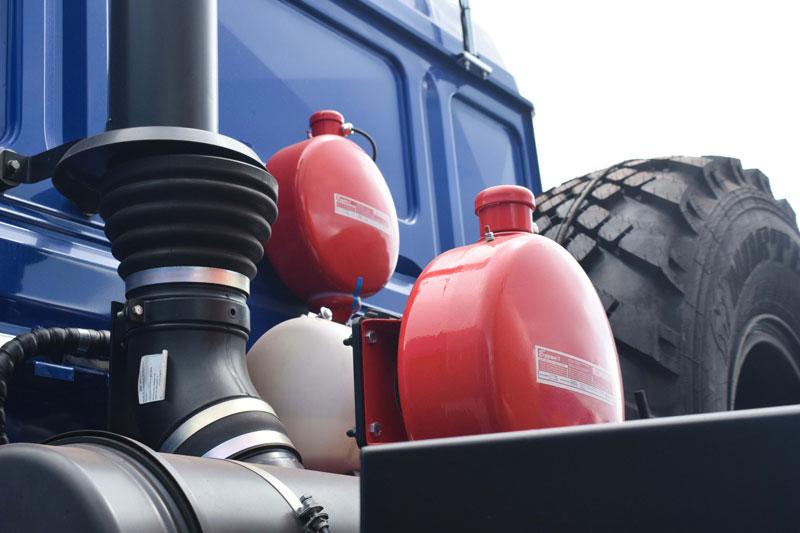

  • искрогаситель
  • защита топливного бака с 4-х сторон
  • проблесковый маячок оранжевого цвета – 2 шт.

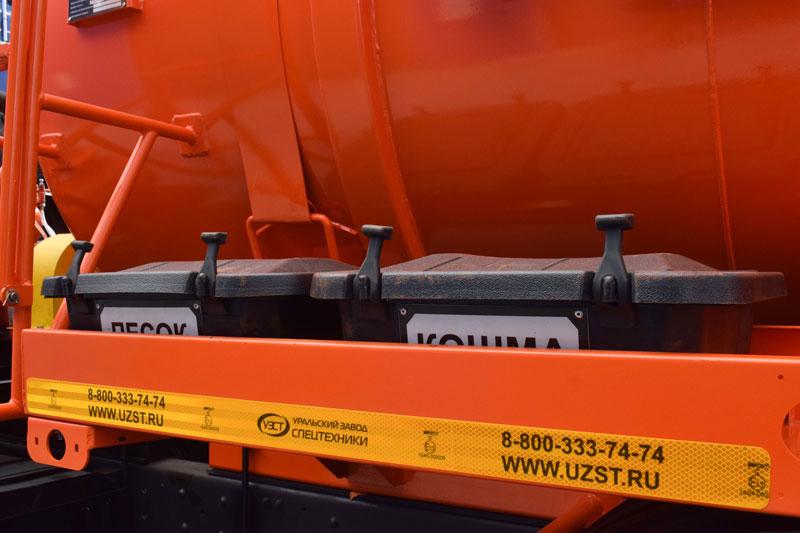

  • ящики для песка и для кошмы
  • огнетушитель в пеналах – 2 шт.
  • катушка заземления

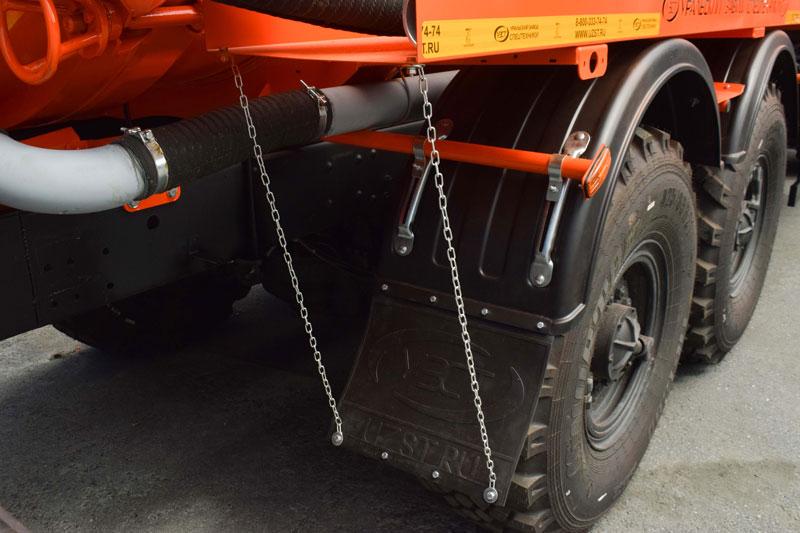

  • цепь заземления
  • электропроводка в соответствии с ДОПОГ
  • боковое защитное устройство
  • заднее защитное устройство

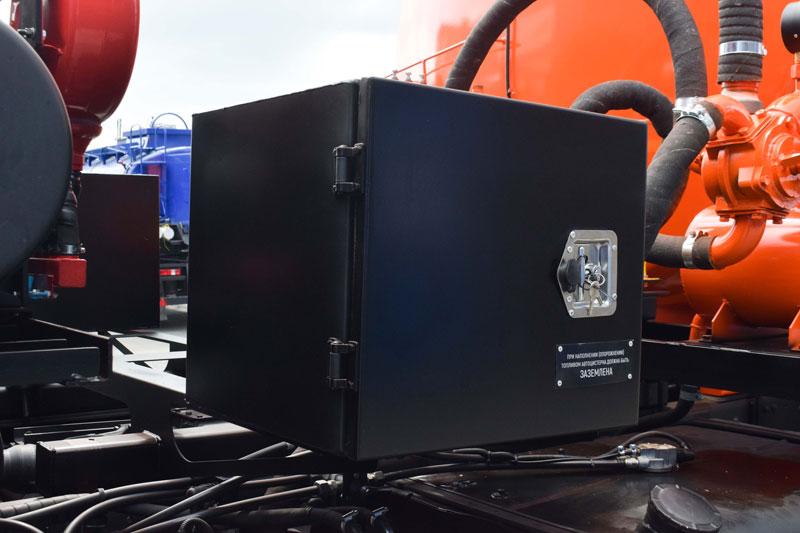

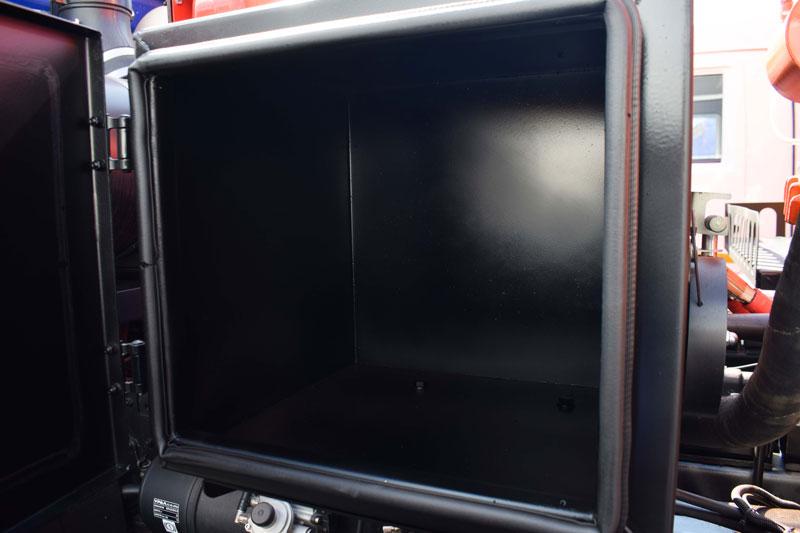

  • инструментальный ящик – 2 шт.
  • комплект ADR
  • крепление под таблички «Опасный груз» – 2 шт.
  • крепление под знаки ЛВЖ, окружающей среды, отходов 3 класса опасности – 9 шт.
  • светоотражающая маркировка
  • наклейка ограничения скорости 50 км/ч на заднем днище
  • кнопка выключения массы IP-65
  • аптечка
  • знак аварийной остановки – 2 шт.
  • противооткатный упор – 2 шт.



Агрегаты для сбора газового конденсата и нефти производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

Сертификат соответствия АКН нормативным документам Транснефть

Конструктивные особенности агрегата сбора газового конденсата

Схема агрегата сбора газового конденсата УЗСТ


Дополнительные опции
Скрыть дополнительные опции

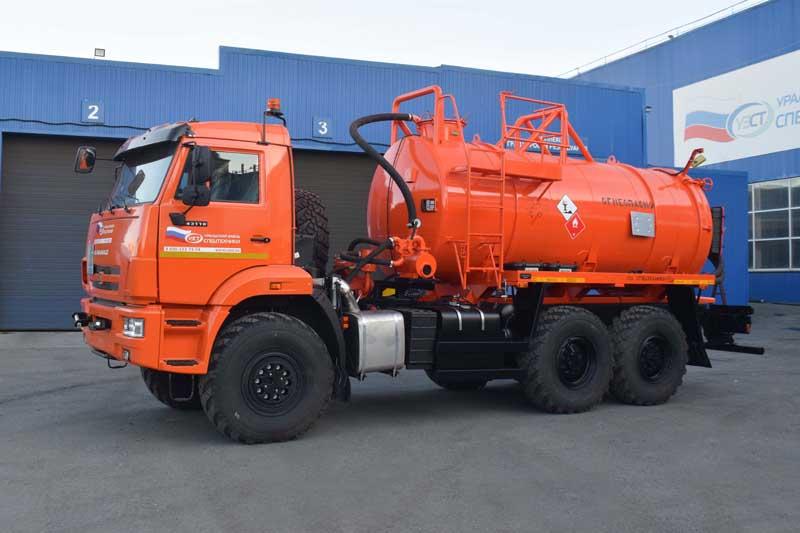

АКН-10 Камаз 43118-3027-48(A5) (ОД, КО-505)

АКН-10 Камаз 43118-3027-48(A5) (ОД, КО-505)

6х6, 292 л.с., коробка передач 1310ТО, без спального места, баки 210+350 л., объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, ручное открывание заднего днища, уровнемер, ДОПОГ
В наличии 1 шт.
Цена: 9280000 руб.

АКН-10 Урал-NEXT 4320-6952-72Е5И06 (КО-505)

АКН-10 Урал-NEXT 4320-6952-72Е5И06 (КО-505)

6х6, 283 л.с., коробка передач ЯМЗ-1105, без спального места, баки 300+210 л., объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, люк-лаз, механический уровнемер, ДОПОГ
В наличии 3 шт.
Цена: 8905000 руб.

АКН-15 Shacman X3000 SX32586V385 W430 (КО-505, сп.м.)

АКН-15 Shacman X3000 SX32586V385 W430 (КО-505, сп.м.)

6х6, 430 л.с., коробка передач 12JSDX220TA-B, спальное место, бак 500 л., объем цистерны 15 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, ДОПОГ, возможно переоборудование в 1-скатную ошиновку
Ожидается 2 шт.
Цена: 13245000 руб.

АКН-10 Камаз 43118-3027-48(А5) (КО-505)

АКН-10 Камаз 43118-3027-48(А5) (КО-505)

6х6, 300 л.с., коробка передач 1310ТО, без спального места, баки 210+350 л., объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, механический уровнемер, люк-лаз, ДОПОГ
Ожидается 5 шт.
Цена: 9480000 руб.
