Это важно знать!

1. Согласно требованиям ДОПОГ (пункт 6.8.2.1.18) и ГОСТа 33666-2015 (пункт 5.1.6.8), цистерна должна иметь толщину стенок не менее 5 мм. При несоблюдении данного параметра, в случае аварийной ситуации – вся ответственность с огромными штрафами ложится на компанию-эксплуатанта (подрядчика).

2. Во время производства АКН мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.

3. АКН производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

АКНС-10 Урал 4320-1912-60Е5 (PNR-124D, гидроподъем цистерны и днища)

АКНС-10 Урал 4320-1912-60Е5 (PNR-124D, гидроподъем цистерны и днища)
Код модели: 21386
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации АКНС-10 Урал 4320-1912-60Е5 (PNR-124D, гидроподъем цистерны и днища) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва емкостной техники
Онлайн-трансляция производства

Двигатель ЯМЗ 65674
Тип двигателя Четырехтактный дизель
Количество и расположение цилиндров 6, V-образное
Рабочий объём цилиндров, см3 11150
Степень сжатия 17,5±0,5
Максимальная мощность, кВт 167,5 (230 л.с.)
Максимальный крутящий момент, Н*м 879
Топливо Дизельное
Технические характеристики АКНС-10 Урал 4320-1912-60Е5 (004)

Объём цистерны

10 м3

Сечение цистерны

Круглой формы

Марка стали

09Г2С

Толщина листа обечайки

5 мм

Толщина переднего донышка

5 мм

Толщина заднего донышка

5 мм

Шпангоуты

Наружные

Подъем цистерны Гидравлический привод
Заднее днище

Открывное с гидравлическим приводом

Горловина

Переднее размещение, оборудована лестницей и площадкой

С обратным клапаном

Дыхательный клапан С огнепреградителем

Насос

PNR-124D

Привод – карданная передача

Компоненты системы защиты насоса

  • воздушный фильтр
  • первый запорный клапан в горловине с шаром
  • второй запорный клапан в ресивере
  • вакуумный клапан (-0,8 кг/см2)
  • клапан избыточного давления (0,4 кг/см2)
  • температурный датчик насоса для отключения двигателя шасси со звуковой сигнализацией при превышении допустимой температуры нагрева
  • датчик предельного заполнения MS DUG11-N-10 с отключением двигателя шасси
Смотровое окно Сферической формы, с подсветкой для визуального контроля наполнения
Напорно-всасывающие рукава 2 шт., Ду 75 мм, длина 8 м, с БРС, с заглушками
Способ укладки рукавов Металлические короба по обеим сторонам цистерны
Указатель уровня наполнения Механический, стрелочный, поплавкового типа
Сигнализатор верхнего уровня транспортируемой жидкости Наличие
Разрывная мембрана и предохранительный клапан С манометром для обнаружения разрыва, прокола или течи в мембране, которые могут нарушить срабатывание предохранительного клапана
Предохранительный клапан Настроен на установочное давление, опломбированный

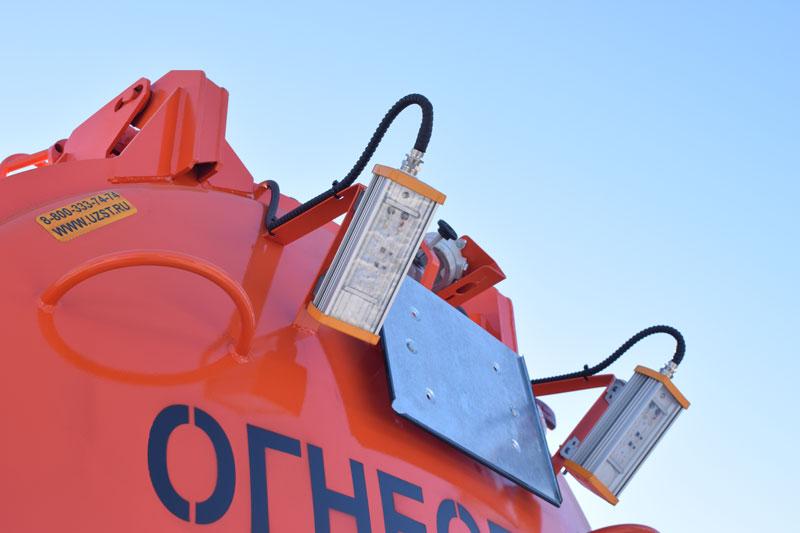

Прожектор для освещения рабочей зоны приемного крана 2 шт., взрывозащищенное исполнение

Средства безопасности

  • искрогаситель сертифицированный
  • защита топливных баков
  • экранирование электропроводки
  • проблесковый маячок оранжевого цвета – 2 шт. на кронштейнах
  • устройство заземления
  • огнетушитель ОП-6 – 2 шт. в пластиковых пеналах
  • аптечка
  • знак аварийной остановки
  • упор противооткатный – 2 шт.
  • ящик для песка
  • ящик для кошмы
  • боковое защитное устройство
  • заднее защитное устройство
  • рукав для отвода газов-воздушной смеси с транспортными заглушками, с искробезопасным наконечником, маслобензостойкий, антистатический (на катушке либо в коробе)
  • датчик контроля загазованности со звуковой сигнализацией при превышении предельно допустимой концентрации газов
  • защита дыхательного клапана на верхнем люке от механических повреждений
  • защита сливного крана от механических повреждений и от несанкционированного открытия при перевозке нефти и нефтепродуктов



Агрегаты для сбора газового конденсата и нефти производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

Сертификат соответствия АКН нормативным документам Транснефть

Конструктивные особенности агрегата сбора газового конденсата

Схема агрегата сбора газового конденсата УЗСТ


Дополнительные опции
Скрыть дополнительные опции


АКН-10 Камаз 43118-3027-50 (ОД, КО-505)

АКН-10 Камаз 43118-3027-50 (ОД, КО-505)

6х6, 300 л.с., коробка передач Камаз-154, без спального места, баки 210+350 л., объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос КО-505, наружные шпангоуты, ручное открывание заднего днища, уровнемер, ДОПОГ
Ожидается март - 2 шт. шт.
Цена: по запросу

АКН-10 Урал 4320-4972-82Е5 (ОД, ВК-6, сп.м.)

АКН-10 Урал 4320-4972-82Е5 (ОД, ВК-6, сп.м.)

6х6, 310 л.с., коробка передач ZF9, спальное место, объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос ВК-6М2, наружные шпангоуты, ручное открывание заднего днища, ДОПОГ

АКН-16 Камаз 65222-3010-53 (002, ОД, НК-6)

АКН-16 Камаз 65222-3010-53 (002, ОД, НК-6)

6х6, 400 л.с., коробка передач ZF16, объем цистерны 16 м³, толщина обечайки и днищ 5 мм, насос НК-6М2, наружные шпангоуты, механический уровнемер, ручное открывание заднего днища, ДОПОГ

АКН-10 Камаз 43118-3017-50 (ОД, ВК-6, сп.м.)

АКН-10 Камаз 43118-3017-50 (ОД, ВК-6, сп.м.)

6х6, 300 л.с., коробка передач ZF9, спальное место, объем цистерны 10 м³, толщина обечайки и днищ 5 мм, насос ВК-6М2, наружные шпангоуты, ручное открывание заднего днища, ДОПОГ
