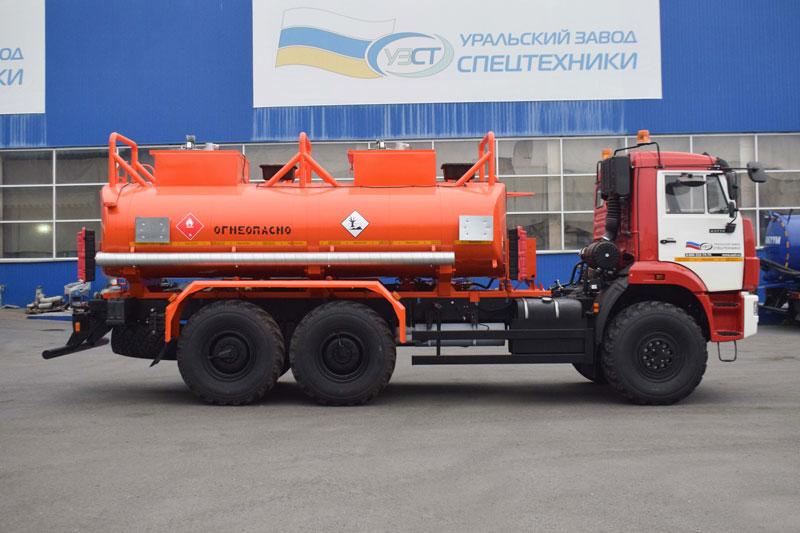

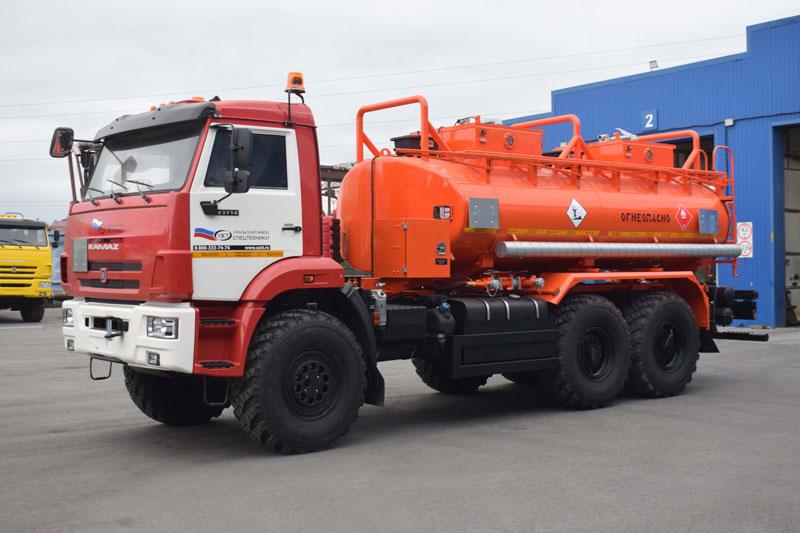

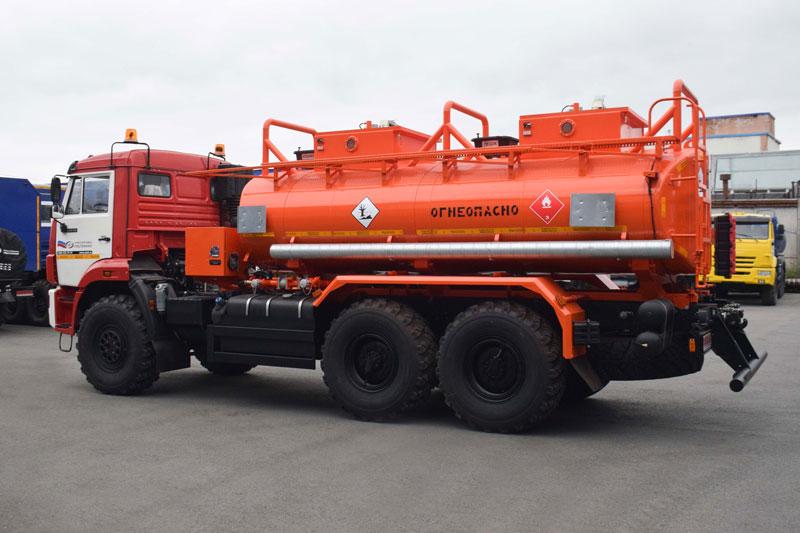

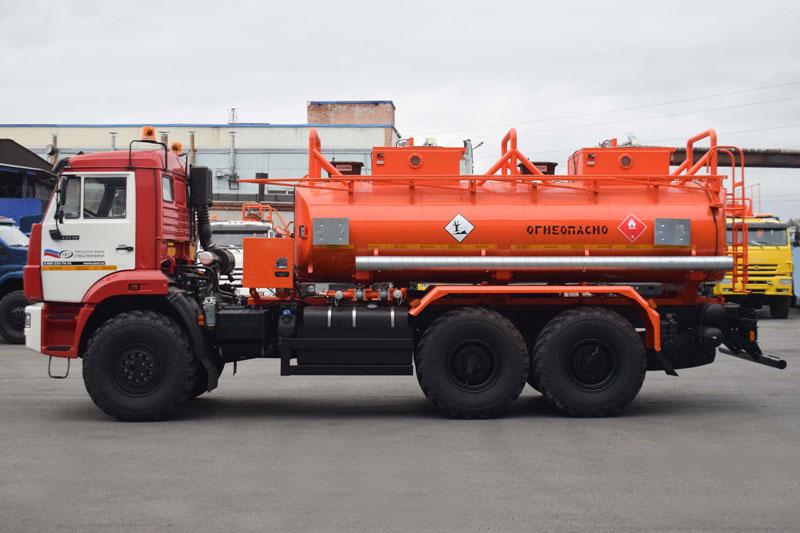

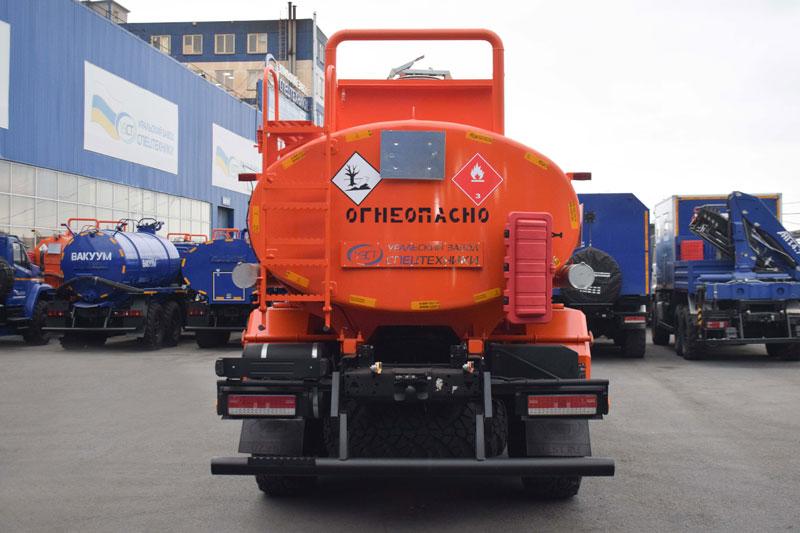

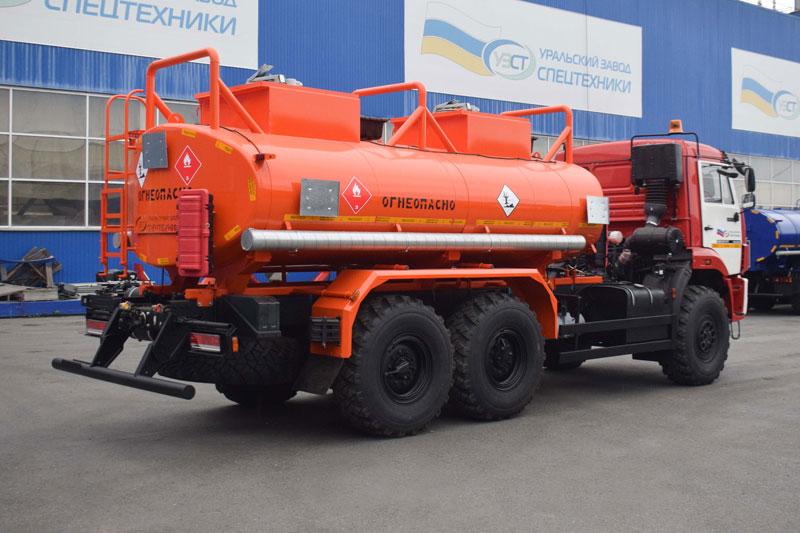

АТЗ-11 Камаз 43118-3027-50 (024, 2 секции, СВН-80)

АТЗ-11 Камаз 43118-3027-50 (024, 2 секции, СВН-80)
Код модели: 19468
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации АТЗ-11 Камаз 43118-3027-50 (024, 2 секции, СВН-80) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва емкостной техники
Онлайн-трансляция производства

Габаритный чертеж автотопливозаправщика АТЗ-11 Камаз 43118-3027-50 (024)

Двигатель Камаз 740.705-300
Тип двигателя Четырехтактный дизель
Количество и расположение цилиндров 8, V-образное
Рабочий объём цилиндров, см3 11762
Степень сжатия 17,6...18,4
Максимальная мощность, кВт 221 (300 л.с.)
Максимальный крутящий момент, Н*м 1275
Топливо Дизельное
Технические характеристики топливозаправщика АТЗ-11 на базе Камаз 43118-3027-50 (024)
Цистерна

Сталь 09Г2С

Толщина обечайки и днищ 4 мм

Номинальный объем 11000 л

Сечение цистерны Эллиптическое
Количество секций 2 шт.
Горловины цистерны

Оборудованы лестницей и площадкой для обслуживания с перилами

Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет  дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Насос топливный УЗПМ СВН-80
Тип привода насоса Карданная передача от КОМ
Узел выдачи топлива
  • Количество узлов выдачи топлива – 1 (один)
  • Счетчик жидкости ППО-25-1,6СУ, класс точности 0,5
  • Рукав антистатический РТК-25х0,25 МПа, длина 4,75, свободная укладка рукава в отсеке
  • Пистолет раздаточный РКТ-20
  • Размещение отсека – между кабиной и цистерной
Напорно-всасывающие рукава 2 шт. – Ду 65 мм, длина 4 м с БРС типа Camlock"
Способ укладки рукавов Металлические оцинкованные пеналы по обеим сторонам цистерны, 4,2 м
Крылья Металлические
Донный клапан УЗСТ ДКП-90
Дыхательный клапан УД-2-80
Датчик предельного заполнения MSDUG11-N-10
Расположение держателя запасного колеса За кабиной
Средства безопасности
Проблесковый маячок оранжевого цвета на кронштейнах 2 шт.
Устройство заземления

ЗУ-1.021

Цепь заземления на отбойнике

Огнетушитель ОП-6 2 шт.
Знак аварийной остановки 1 шт.
Упор противооткатный 2 шт.
Медицинская аптечка 1 шт.
Ящик для песка 1 шт.
Ящик для кошмы 1 шт.
Заднее защитное устройство 1 шт.
Боковое защитное устройство Наличие



Данная комплектация представлена в качестве примера, может быть изменена по желанию заказчика.

Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
