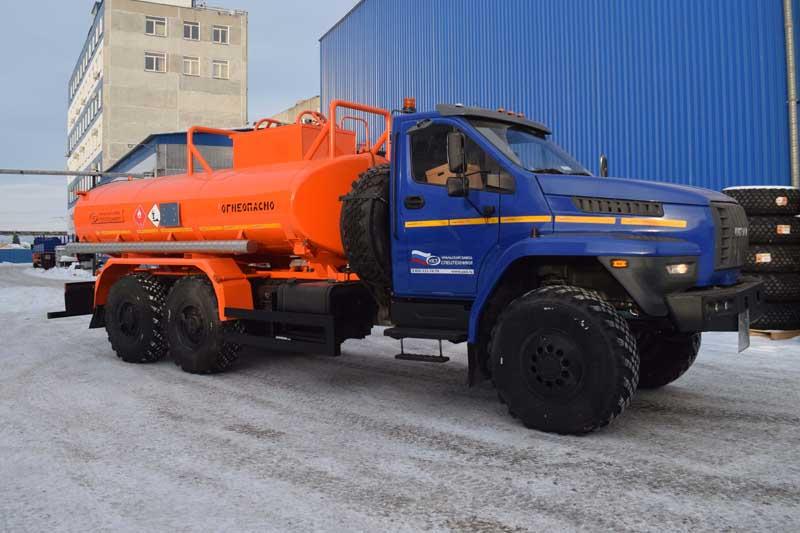

АТЗ-12 Урал-NEXT 5557-6152-74Е5М28 (004, 1 секция, СВН-80)

Снаряженная масса, кг, не более

11400

Полная масса, кг, не более

21300

Распределение полной массы по осям, кг

5300 / 8000 / 8000

Объём цистерны, м³

12

Количество секций цистерны, шт.

1

Марка стали

09Г2С

Сечение цистерны

Постоянное, чемоданной формы

Толщина листа обечайки, мм

4

Толщина переднего днища, мм

4

Толщина заднего днища, мм

4

• Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
• При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
• Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
• Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
• Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом

• Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
• Площадь волнореза составляет не менее 70% поперечного сечения цистерны
• Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны

• Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
• Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
• Между цистерной и ложементами устанавливаются резиновые прокладки

Обслуживание заливной горловины цистерны

Лестница и площадка для обслуживания с перилами

Донный клапан

УЗСТ ДКП-90

Дыхательный клапан

УД2-80

Насос топливный

УЗПМ СВН-80

Привод насоса

Карданная передача от ДОМ

Рукава напорно-всасывающие

2 шт., ДУ-65, длина 4 м

Пеналы для рукавов

2 шт., металлические оцинкованные

Соединения рукавов

БРС Camlock 2.5”

Узел выдачи топлива:

• расположен между кабиной и цистерной с левой стороны;
• счётчик жидкости ППО-25;
• пистолет раздаточный АКТ-20;
• рукав антистатический ДУ-25 (4,5 м), свободная укладка;
• манометры.

Доработка шасси для перевозки легковоспламеняющихся жидкостей:

• искрогаситель;
• защита топливных баков;
• проблесковый маяк – 1 шт. оранжевого цвета;
• катушка заземления;
• цепь заземления;
• экранирование электропроводки;
• заднее защитное устройство;
• боковое защитное устройство.

Средства безопасности

• медицинская аптечка – 1 шт.;
• знак аварийной остановки – 1 шт.;
• упор противооткатный – 2 шт.;
• огнетушитель ОП-6 – 2 шт.;
• огнетушитель ОП-2 – 2 шт.;
• кошма в ящике;
• ящик для песка;
• жидкость для промывания глаз;
• сигнальный жилет – 2 шт.;
• карманный фонарь – 2 шт.;
• защитные перчатки от топлива и масел – 2 шт.;
• защитные очки – 2 шт.;
• лопата совковая;
• искрогаситель;
• знак «Опасность».

Крылья

Пластиковые

Расположение запасного колеса

За кабиной
