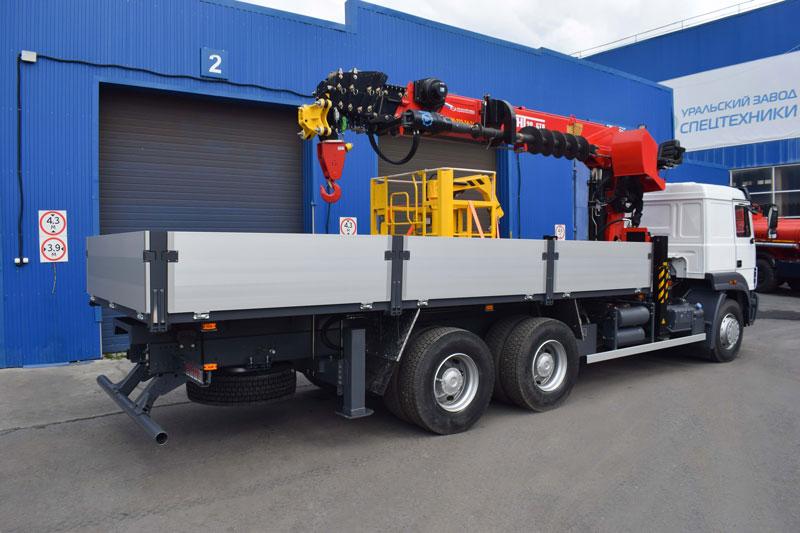

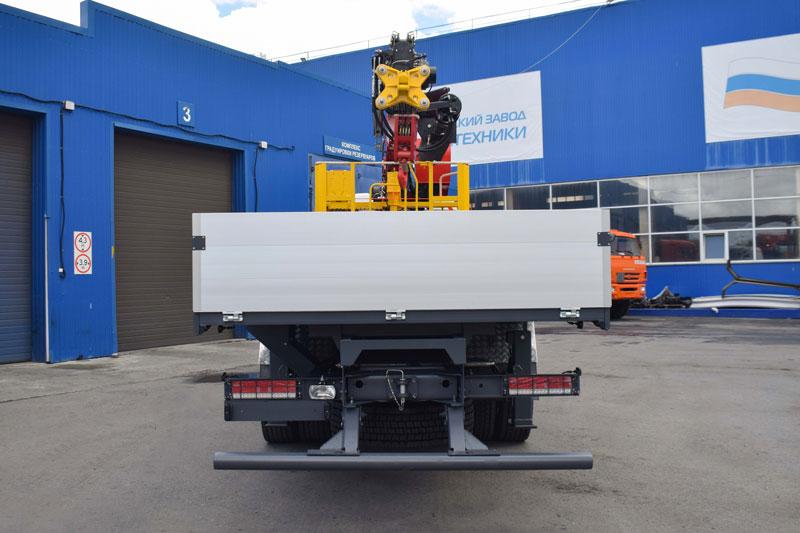

Бортовой Урал C34520-Y401843-C2 с КМУ АНТ 20-5ТЛ серии М (сп.м., г/п 8 т., тросовый, бур, люлька)
Код модели: 22554
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Бортовой Урал C34520-Y401843-C2 с КМУ АНТ 20-5ТЛ серии М (сп.м., г/п 8 т., тросовый, бур, люлька) в наличии

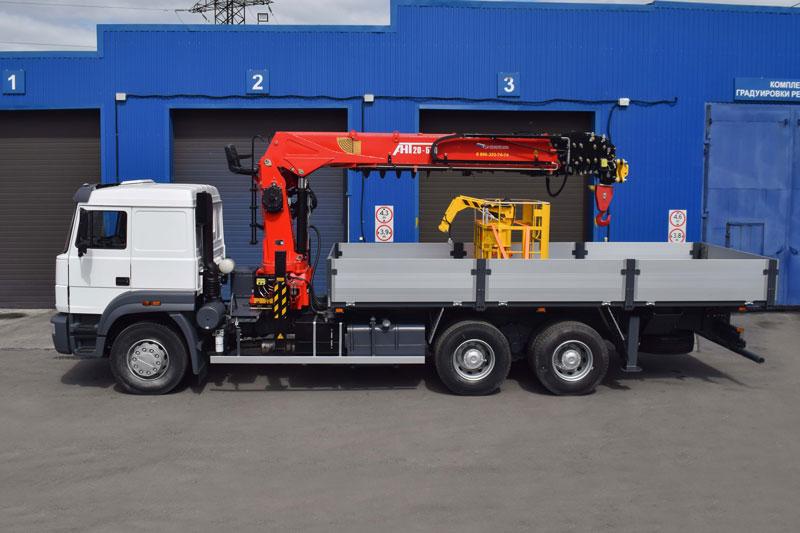

Общие фото

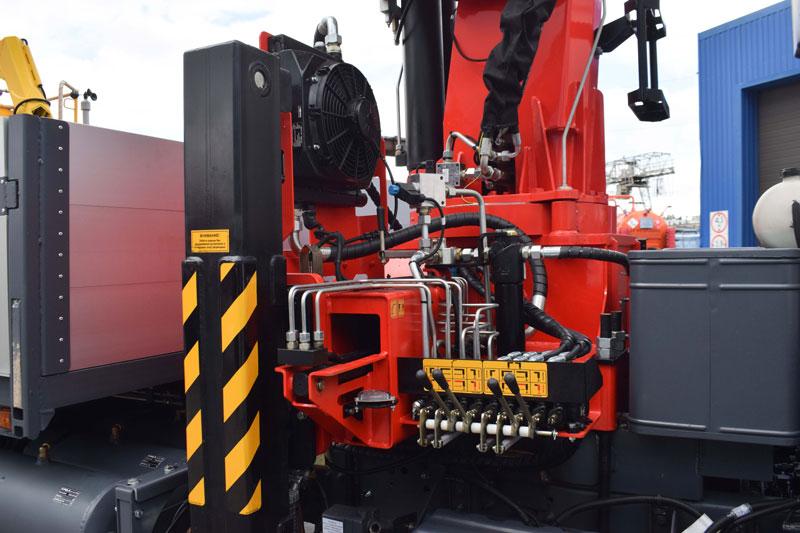

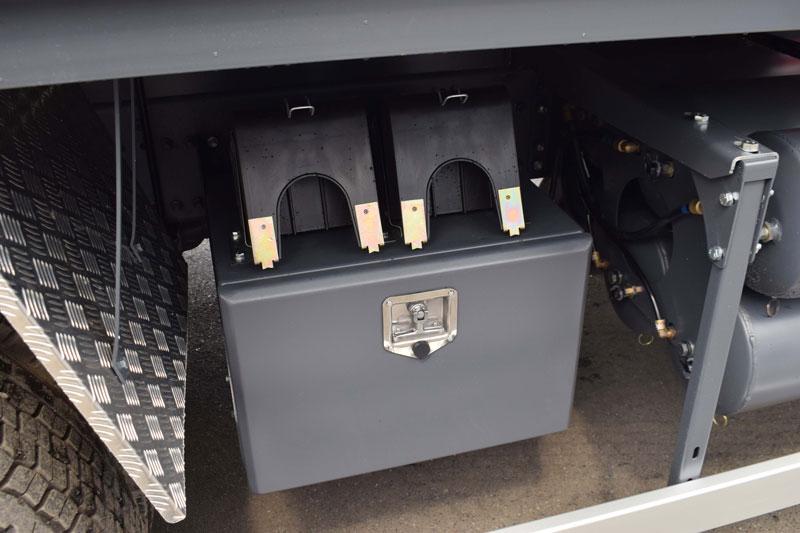

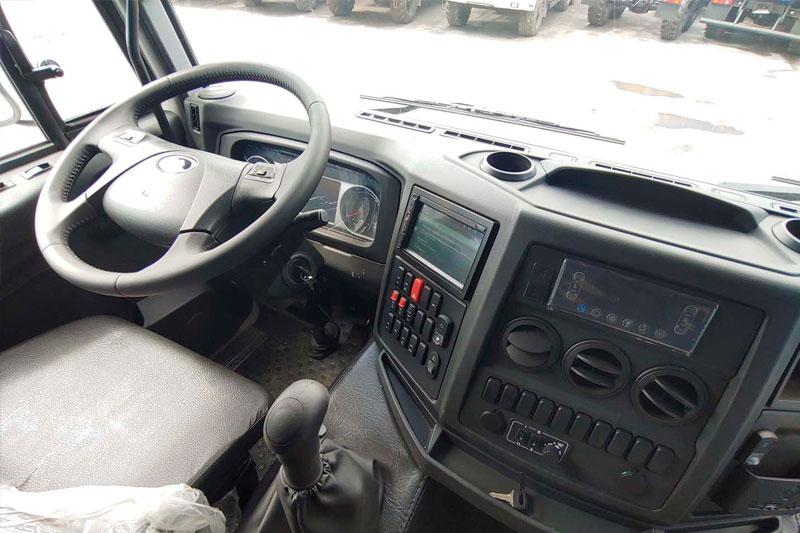

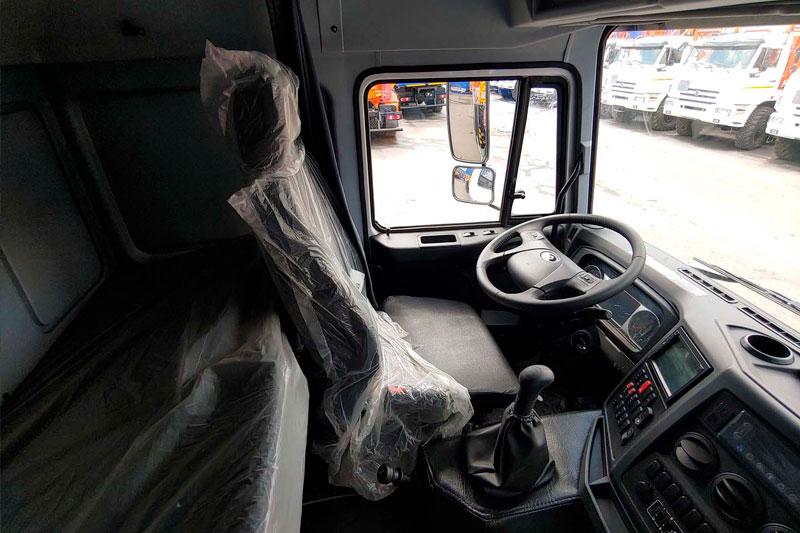

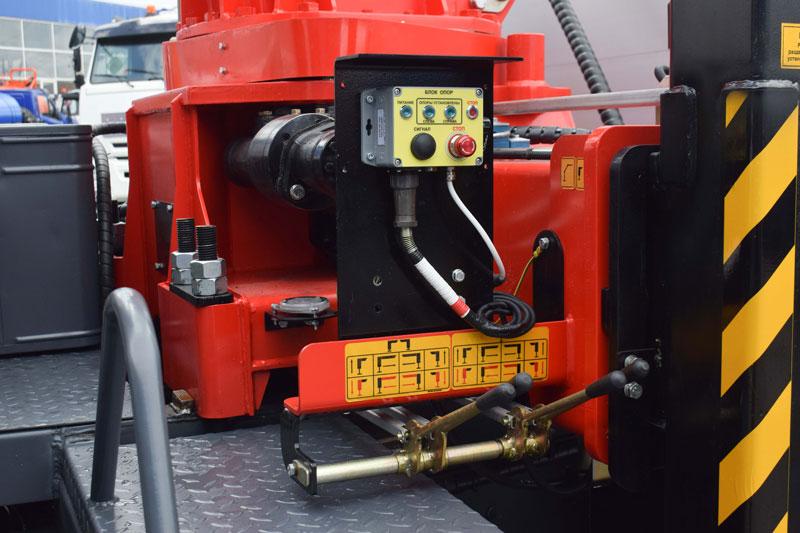

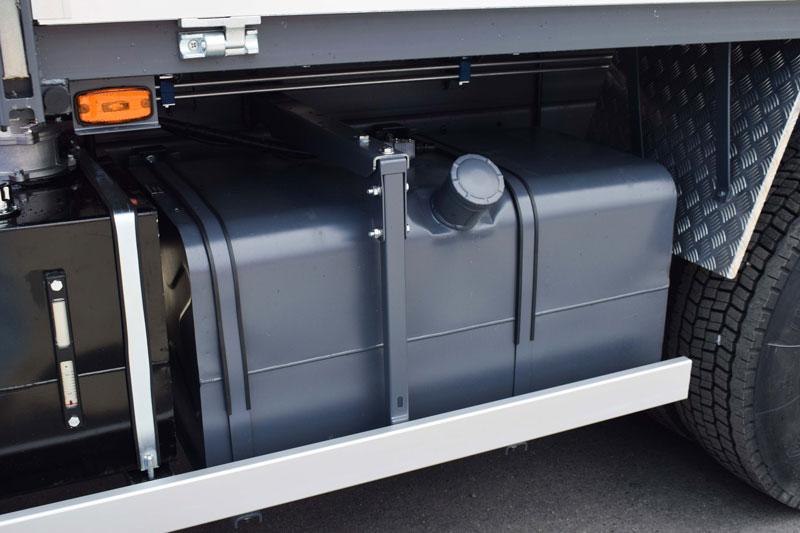

Фото узлов и агрегатов
Показать еще фото узлов и агрегатов
Видео

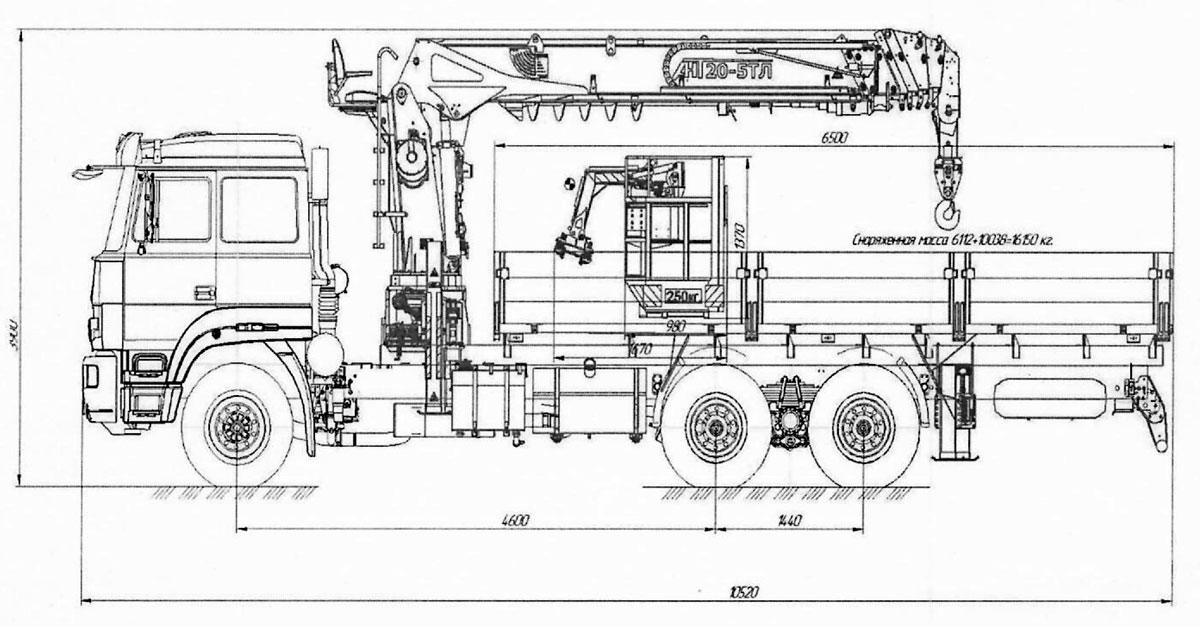

Габаритный чертеж
| Двигатель ЯМЗ 53676 | |
|---|---|
| Тип двигателя | Четырехтактный с воспламенением от сжатия |
| Количество и расположение цилиндров | 6, рядное |
| Рабочий объём цилиндров, см3 | 6650 |
| Степень сжатия | 17,5 |
| Максимальная мощность, кВт | 241 (328 л.с.) |
| Максимальный крутящий момент, Н*м | 1368,5 |
| Топливо | Дизельное |
| Технические характеристики бортового автомобиля Урал C34520-Y401843-C2 | |
|---|---|
| Описание платформы | Металлическая с алюминиевыми бортами |
| Откидные борта | Боковые, задний |
| Длина платформы | 6500 мм* |
| Высота переднего борта | 600 мм |
| Высота боковых бортов | 600 мм |
| Средства безопасности |
|
| Дополнительные опоры | На заднем свесе |
| Технические характеристики КМУ АНТ 20-5ТЛ серия М | |
| Материал | Высокопрочная сталь |
| Количество выдвижных секций, шт. | 5 |
| Грузовой момент | 21 тм |
| Грузоподъемность нетто максимальная (на минимальном рабочем вылете) | 8* т. |
| Грузоподъемность нетто на максимальном вылете стрелы | 0,35* т. |
| Максимальный вылет стрелы | 20,3 м |
| Минимальный вылет стрелы | 1,2 м |
| Минимальный рабочий вылет стрелы | 2,5 м |
| Угол поворота колонны, град. | 360 (непрерывно) |
| Угол наклона стрелы/скорость, град./сек. | От -17 до +75 / 18 |
| Скорость вращения, об/мин | 2 |
| Максимальная высота подъема, м | 23 |
| Способ управления | Гидравлический |
| Место управления | С сиденья |
| Транспортное положение опор | Вниз |
| Тип выдвижных опор | Гидравлические |
| База выдвижных опор, мм | 5 820 |
| Размер по осям шпилек, мм | 860 |
| Размер для монтажа на раме, мм | 1 200 |
| Лебедка |
С гидравлическим приводом Диаметр – 10 мм Длина – 120 м |

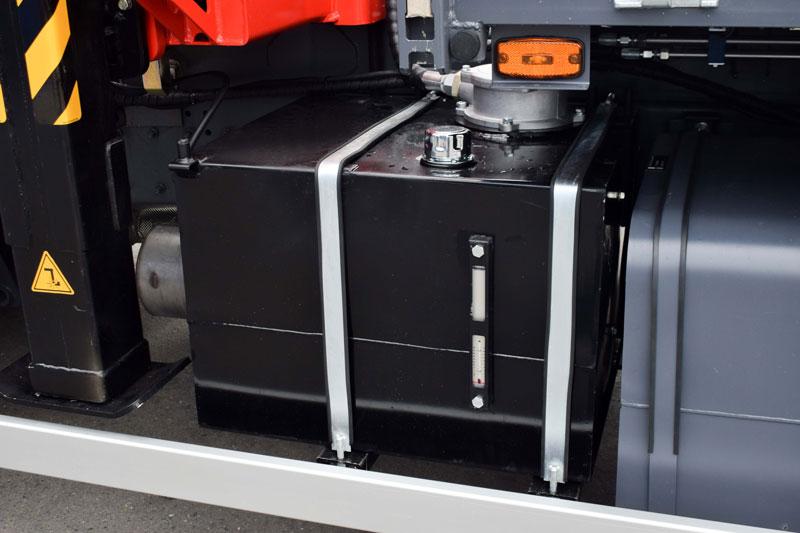

| Емкость гидробака, л | 180 |
| Производительность насоса, л/мин | 60 |
| Рабочее давление, МПа | 24 |
| Масса без гидронасоса, рабочей жидкости, кг | 3 670 / 4 200 |
| Габаритные размеры в транспортном положении (ДхШхВ), мм | 5 800 / 2385 / 2660 |
| Характеристики бурильного оборудования | |
| Комплектация | Гидровращатель, шнек с буром, дополнительная гидролиния |
| Глубина бурения | 4500 мм |
| Тип привода бурильного инструмента | Гидравлический |
| Диаметр бурения | 360 мм |
| Вращение бурового инструмента | 35 об/мин |
| Крутящий момент гидровращателя бура | 7000-10000 Нм |
| Забурник | Диаметром 360 мм с винтовым шнеком 2500 мм |
| Забурные части | Для грунтов 5-6 категории, резцы скальные |
| Удлинитель шнека | Телескопический длиной 2000 мм |

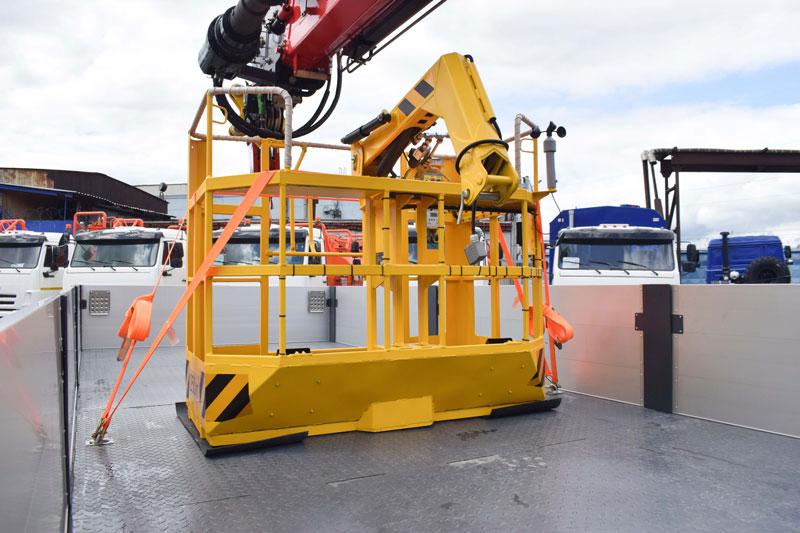

| Люлька двухместная сертифицированная | |
| Назначение |
подъём людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ рассчитана на подъем двух человек |
| Грузоподъемность | 250 кг |
| Длина | 1560 мм |
| Ширина | 650 мм |
| Кронштейн | с быстросъемным устройством |
| Управление | дистанционное – радиопульт |
* длина платформы может отличаться в зависимости от нужд и требований заказчика.
