При производстве полуприцепов марки УЗСТ используются только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.
Полуприцеп-метаноловоз марки УЗСТ ППЦМ-28 (001)
Общие фото

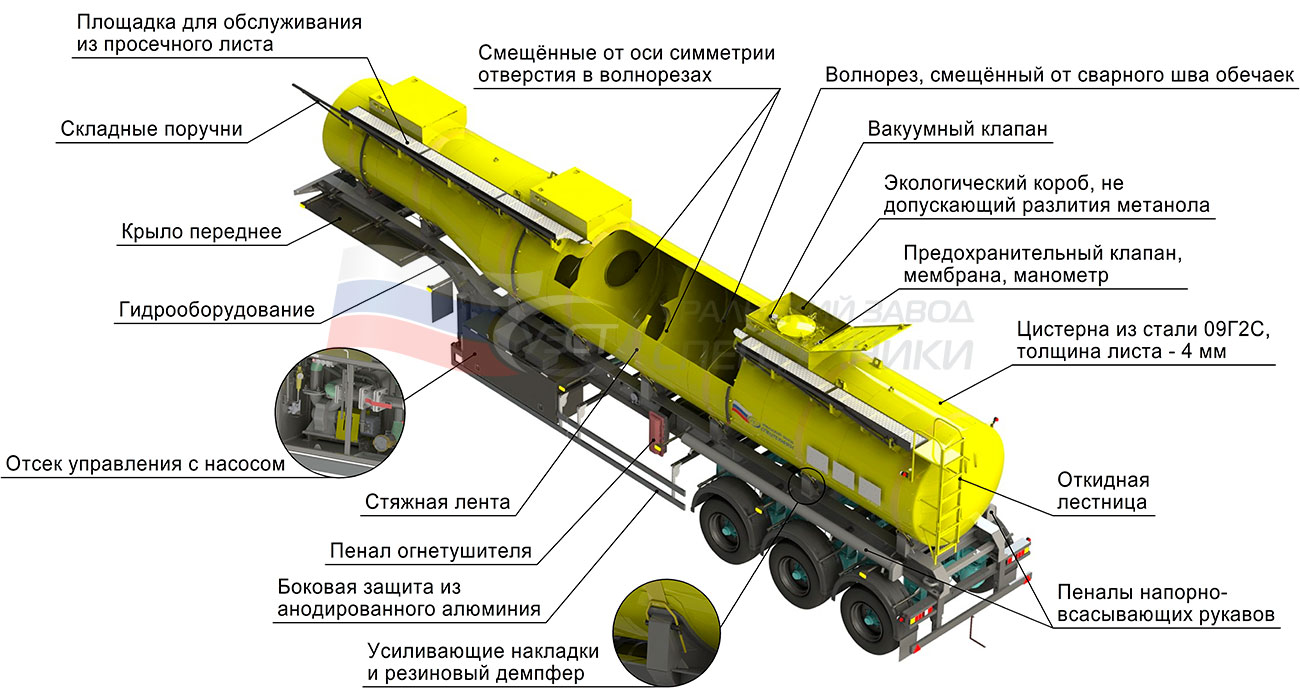

Фото узлов и агрегатов
Габаритный чертеж
| Технические характеристики полуприцепа-метаноловоза ППЦМ-28 (001) | |
|---|---|
|
Объём цистерны |
28 м3 |
|
Тип перевозимой жидкости |
Метанол |
|
Максимальная масса снаряженного прицепа |
9500 кг |
|
Полная масса прицепа |
31676 кг |
| Максимально допустимая нагрузка на седельно-сцепное устройство | 9800 кг |
| Максимально допустимая нагрузка на шины | 21876 кг |
|
Количество секций цистерны |
3 шт. (8+10+10 м3) |
| Время слива из цистерны |
|
|
Марка стали |
09Г2С |
|
Сечение цистерны |
Переменное, круглой формы |
|
Толщина листа обечайки |
5 мм |
|
Толщина переднего днища |
5 мм |
|
Толщина заднего днища |
5 мм |
|
Обслуживание заливных горловин цистерны |
Лестница и площадка с противоскользящей поверхностью и с перилами |
| Горловина | С экологическим коробом |
|
Донный клапан |
КД-100 с ручным дублером на каждый отсек |
| Клапан вакуумный | Наличие |
| Клапан предохранительный с разрывной диафрагмой и манометром | Наличие |
| Блок управления донными клапанами | Пневматический |
| Топливнораздаточное оборудование |
|
|
Подвеска |
Пневматическая с подъемной передней осью |
|
HJ |
|
|
Количество осей х количество колес / запасных колес |
3х6/1 шт. |
|
Шины (Каталог шин) |
385/65R22,5 |
|
Диаметр шкворня |
3,5 дюйма |
| Высота ССУ | 1550 мм под нагрузкой |
|
Тормозная система |
ABS Пневматическая барабанная система Стояночный тормоз, клапан блокировки стояночных камер Тормозные пневморазъемы Витые тормозные шланги для ППЦ |
|
Электрооборудование двухпроводное с питанием от тягача |
24В |
| Корзина запасного колеса | Наличие |
|
Противооткатные упоры |
2 шт. |
|
Инструментальный ящик с комплектом ЗИП |
1 шт. |
|
Крылья |
Пластиковые |
|
Прочее оборудование |
|
Отсек управления
