При производстве полуприцепов марки УЗСТ используются только фирменные сборные агрегаты (оси + подвеска). Например: оси и подвеска фирмы BPW или HJ. Многие производители с целью удешевления продукции, используют самосборные агрегаты, что значительно снижает качество и ресурс полуприцепа.

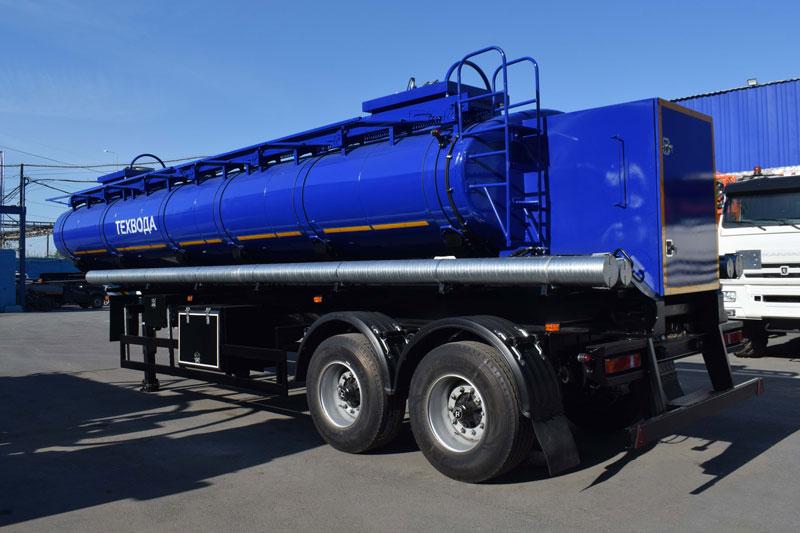

Полуприцеп-цистерна марки УЗСТ ППЦТ-20 (003) для техводы (2-осный, прямое сечение)

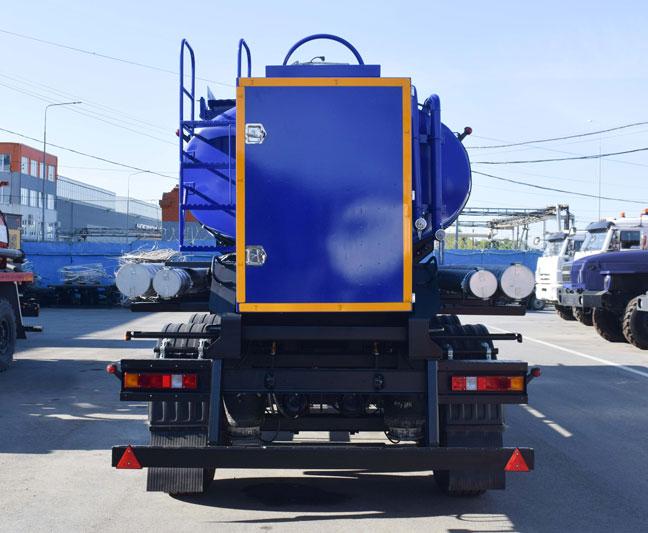

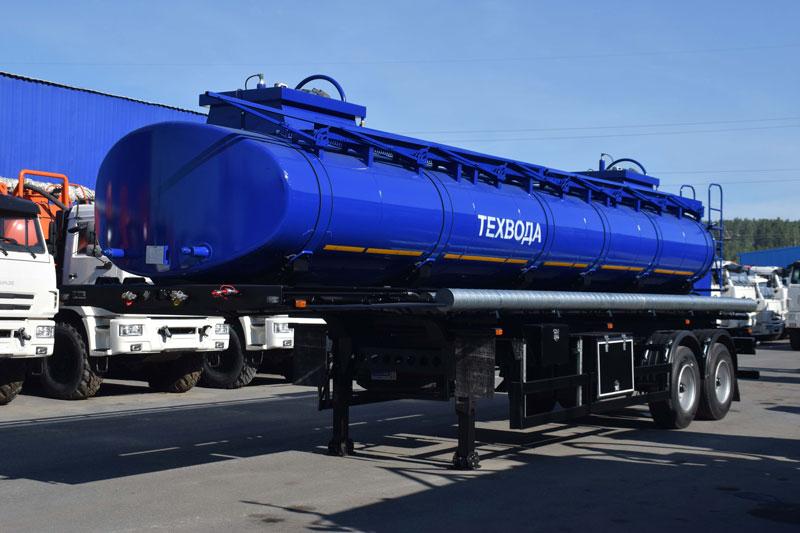

Общие фото

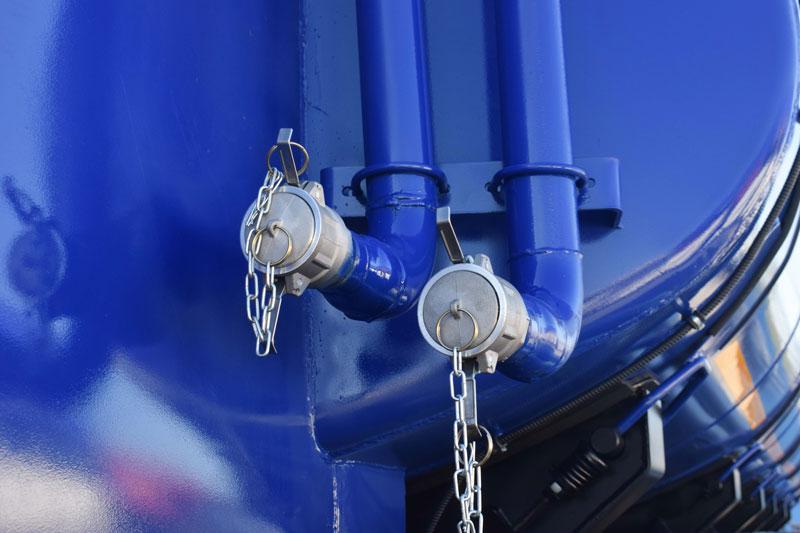

Фото узлов и агрегатов
Notice: Undefined property: stdClass::$videovk in /var/www/chebureki/data/www/uzst.ru/templates/company/html/com_catalog/article/default.php on line 506
Видео
Notice: Undefined property: stdClass::$videovk in /var/www/chebureki/data/www/uzst.ru/templates/company/html/com_catalog/article/default.php on line 523

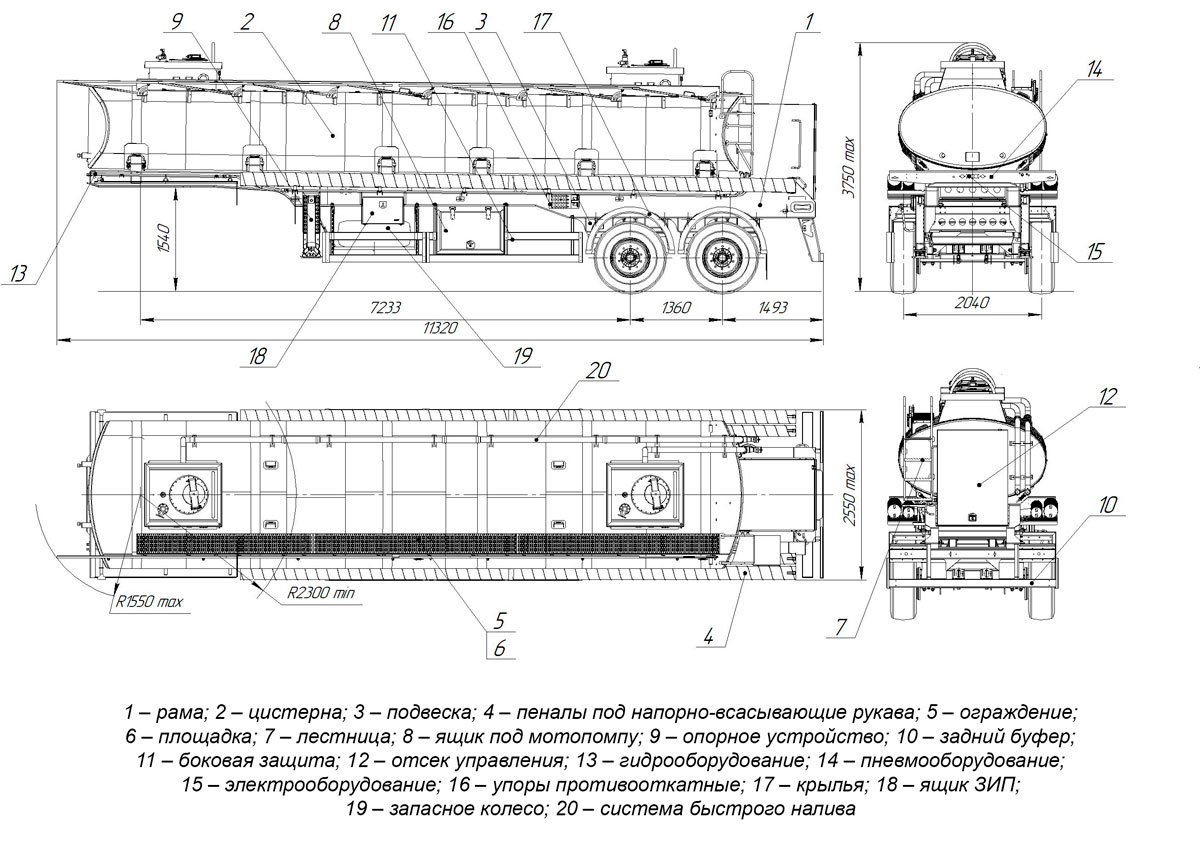

Габаритный чертеж
| Технические характеристики полуприцепа-цистерны марки УЗСТ ППЦ-20-003 | |
|---|---|
|
Объём цистерны |
20 м3 |
|
Тип перевозимой жидкости |
Техническая вода и солевые растворы плотностью до 1,2 тонн/м3 |
|
Максимальная масса снаряженного прицепа |
8500 кг |
|
Полная масса прицепа |
32500 кг |
| Максимально допустимая нагрузка на седельно-сцепное устройство |
14500 кг |
| Максимально допустимая нагрузка на шины | 18000 кг |
|
Количество секций цистерны |
2 шт. |
|
Марка стали |
09Г2С |
|
Сечение цистерны |
Постоянное, эллиптической формы |
|
Толщина листа обечайки |
4 мм |
|
Толщина переднего днища |
4 мм |
|
Толщина заднего днища |
4 мм |
|
Конструктивная связь цистерны с рамой |
При помощи стяжных лент |
|

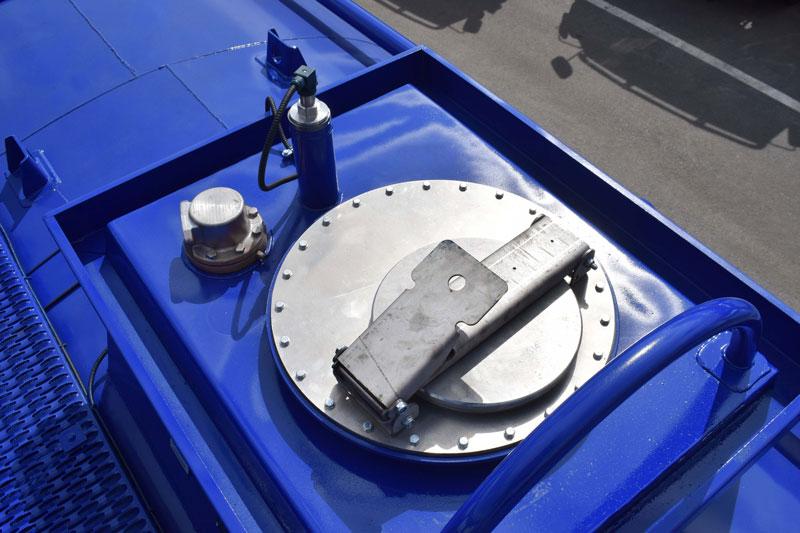

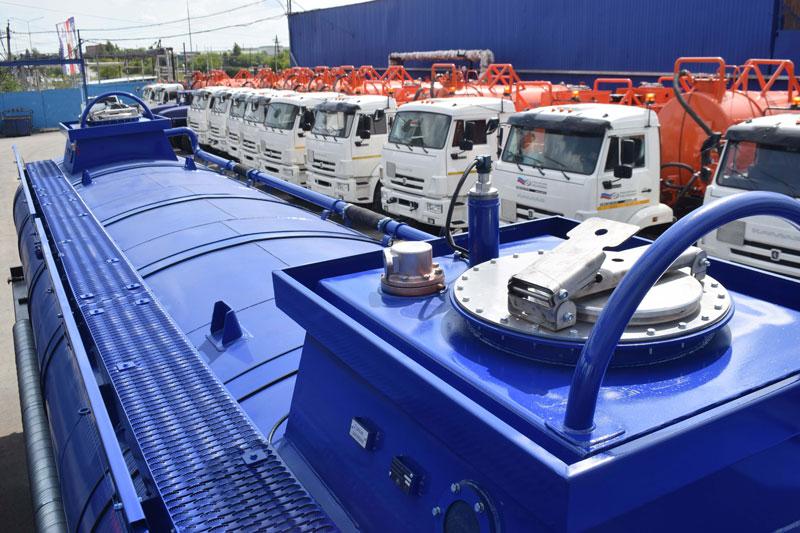

Обслуживание заливной горловины цистерны |
Лестница и площадка для обслуживания с перилами |
|
Дыхательный клапан |
УД2-80 – на каждую секцию |
|
Рукава напорно-всасывающие |
2 шт., Ду 100, длина 8 м |
|

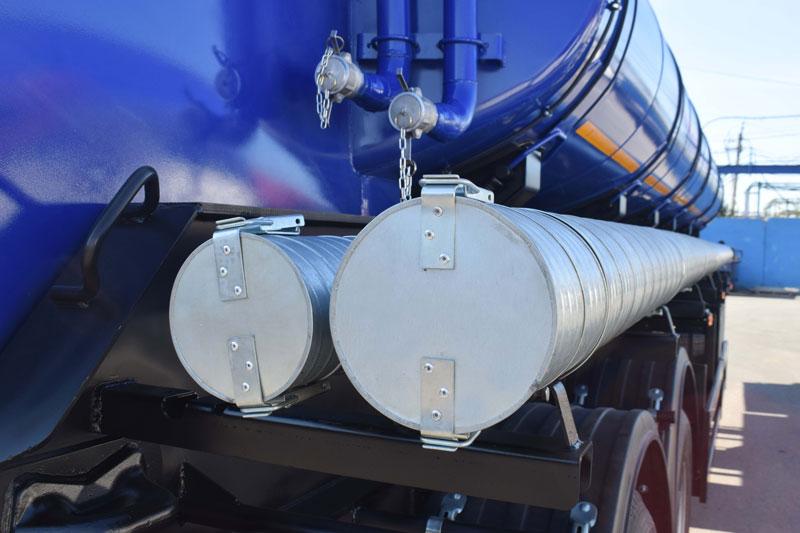

Пеналы для рукавов |
Металлические оцинкованные |
|

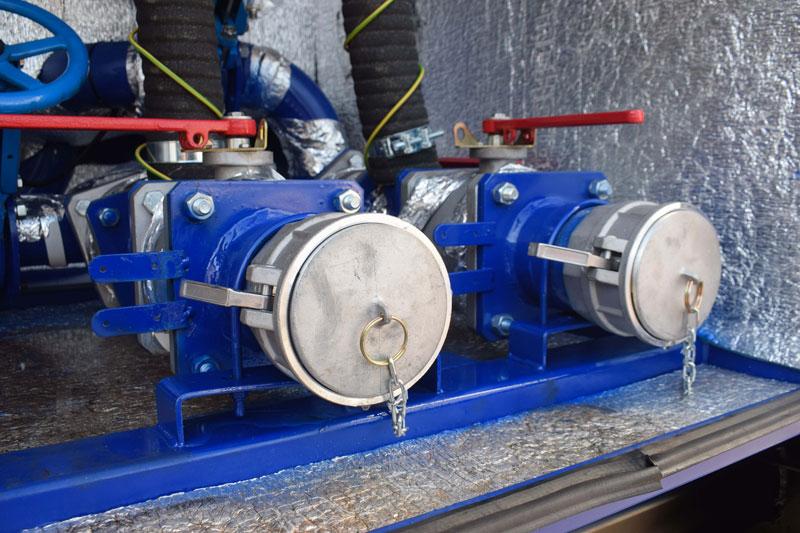

Соединения рукавов |
БРС, тип Camlock 4” |
|

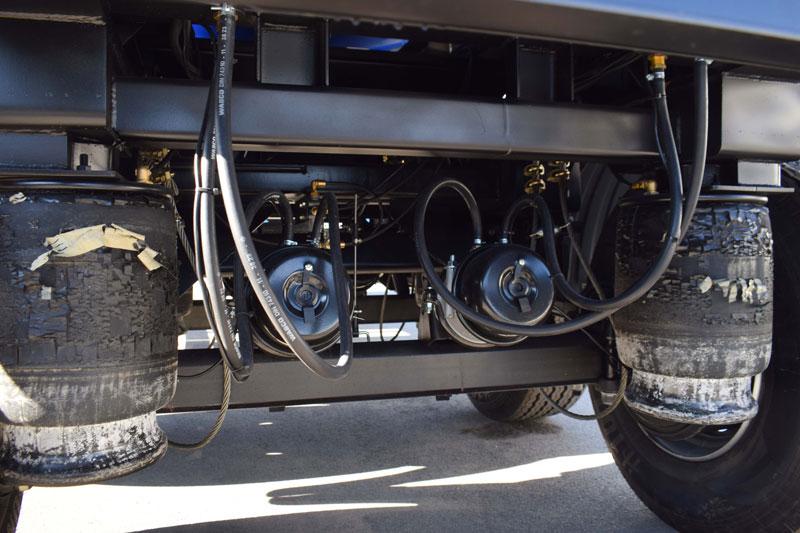

Подвеска |
Пневматическая |
|
HJ |
|
|
Количество осей х количество колес / запасных колес |
2х4/1 шт. |
|

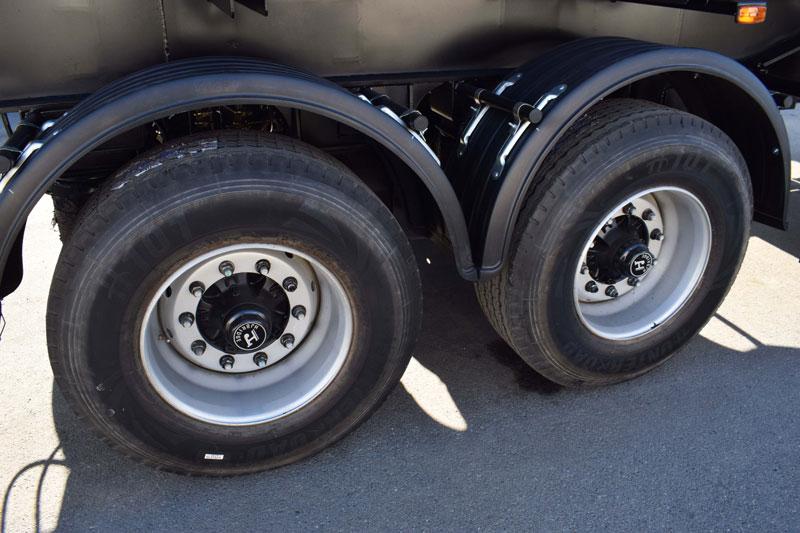

Шины (Каталог шин) |
385/65R22.5 |
|
Тип ошиновки |
1-скатная |
|
Высота ССУ под нагрузкой |
1540 мм |
|
Шкворень |
2 дюйма |
|
Тормозная система с пневматическим приводом от тягача |
EBS VIE (Китай) |
|
Электрооборудование двухпроводное с питанием от тягача |
24В |
|

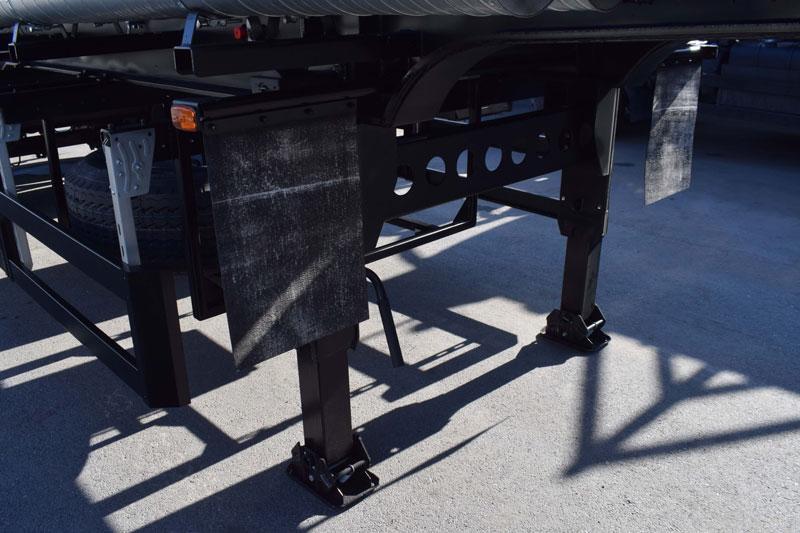

Опорное устройство BPW |
Механическое, телескопического типа, с двухскоростным приводом, односекционное |
|
Противооткатные упоры |
2 шт. |
|

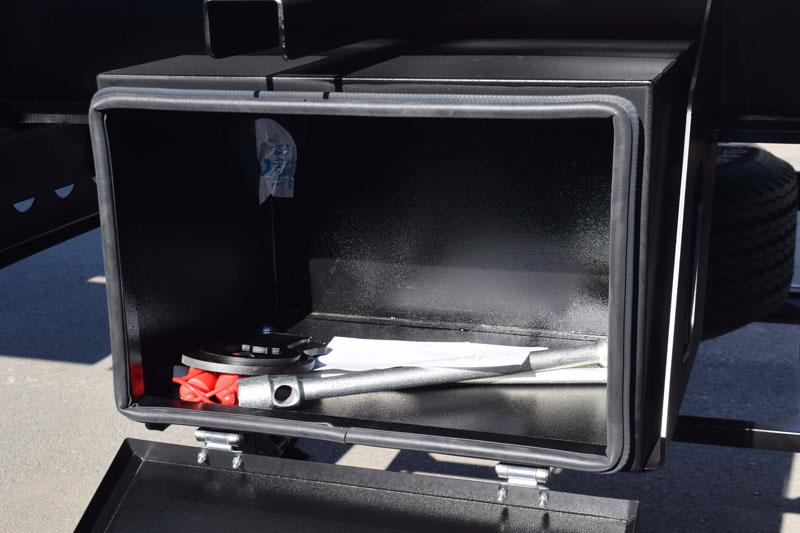

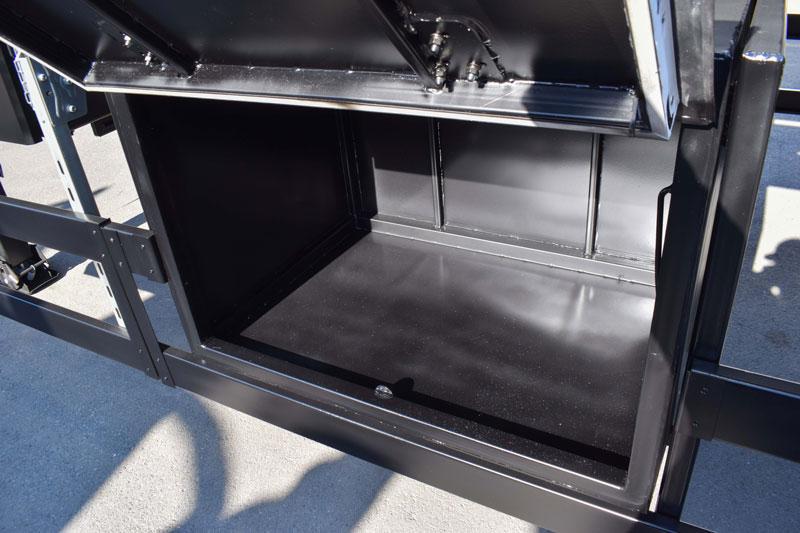

Инструментальный ящик с комплектом ЗИП |
1 шт. |
|

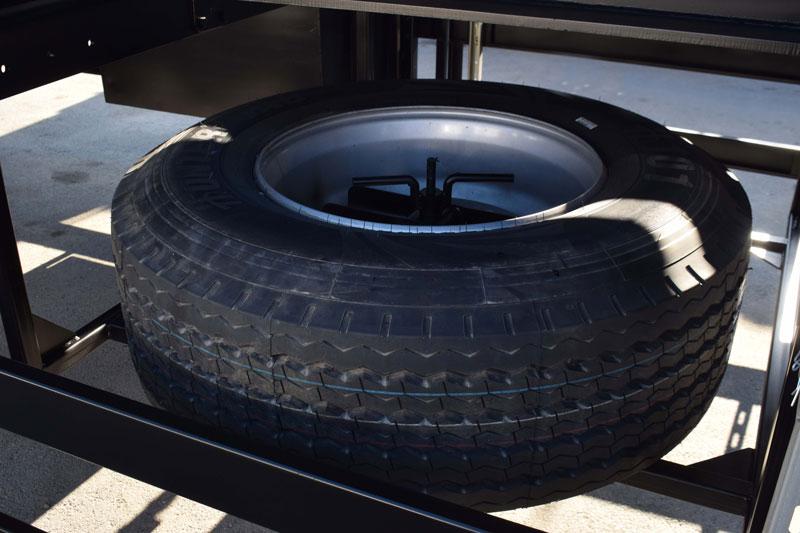

Расположение запасного колеса |
В корзине |
|
Крылья |
Пластиковые |
|
Верхний налив через БРС |
Тип Camlock 3" |
|
Комплектация оборудования |
|
|
Дополнительная комплектация |
|

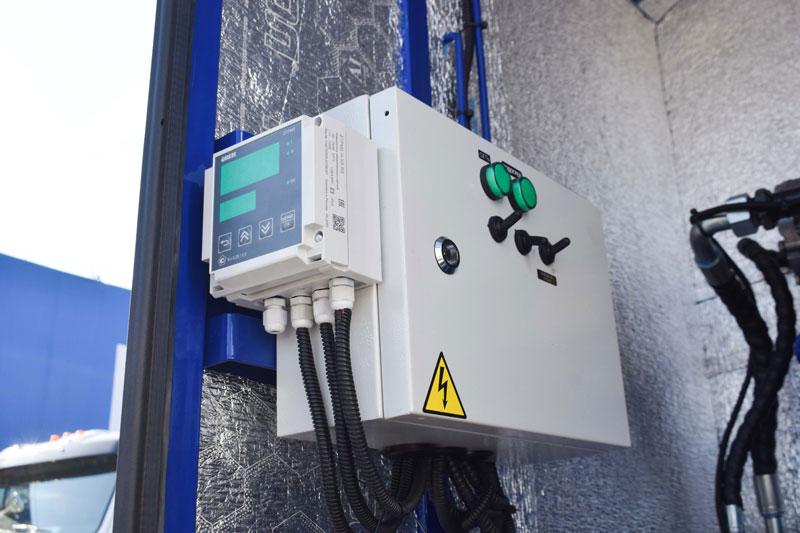

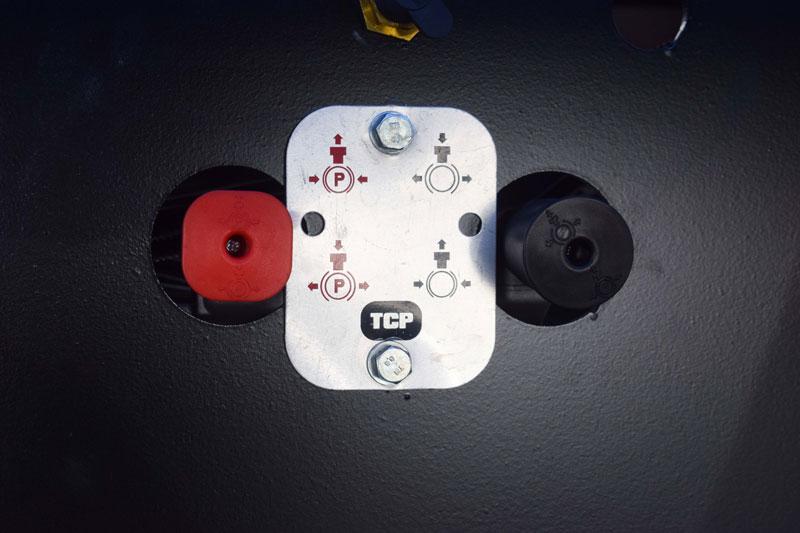

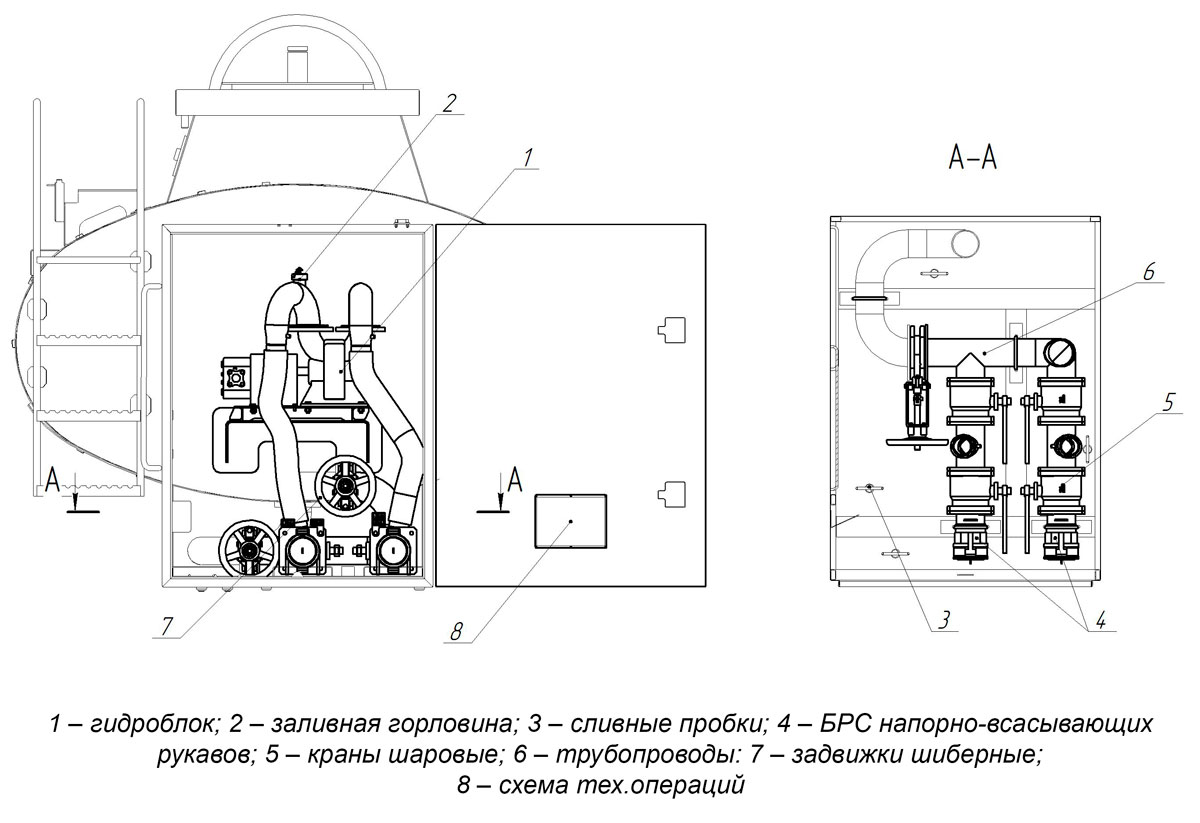

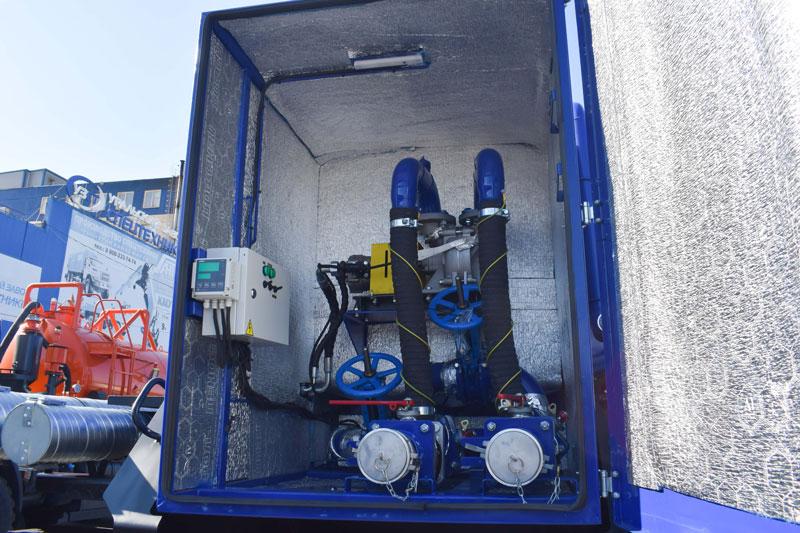

Отсек управления
Конструктивные особенности полуприцепа-цистерны для техводы марки УЗСТ
