QAY500

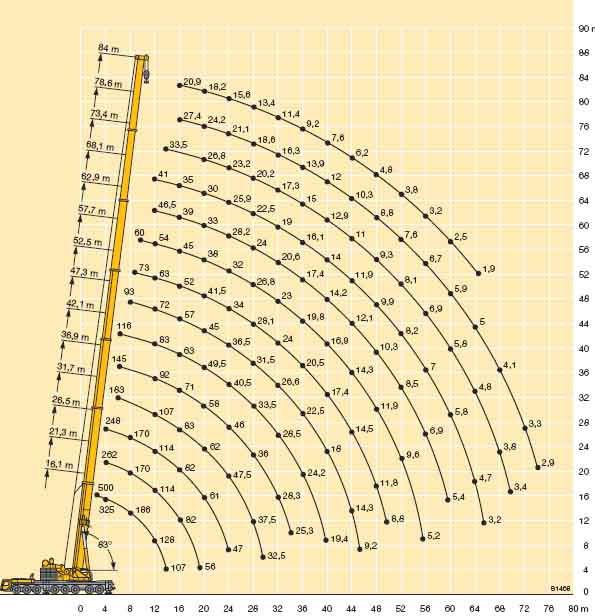

Габаритный чертеж
| Габариты | |
|---|---|
|
Длина, мм |
22 140 |
|
Ширина, мм |
3 000 |
|
Высота, мм |
4 000 |
|
Колесная база между 1 и 2 осью, мм |
1 650 |
|
Колесная база между 2 и 3 осью, мм |
2 900 |
|
Колесная база между 3 и 4 осью, мм |
1 650 |
|
Колесная база между 4 и 5 осью, мм |
2 350 |
|
Колесная база между 5 и 6 осью, мм |
1 650 |
|
Колесная база между 6 и 7 осью, мм |
1 650 |
|
Колесная база между 7 и 8 осью, мм |
1 650 |
| Весовые параметры | |
|
Снаряженная масса, кг |
96 000 |
|
Нагрузка на ось 1 и 2 мост, кг |
12 000 |
|
Нагрузка на ось 3 и 4 мост, кг |
12 000 |
|
Нагрузка на ось 5 и 6 мост, кг |
12 000 |
|
Нагрузка на ось 7 и 8 мост, кг |
12 000 |
| Параметры движения | |
|
Макс. Скорость, км/ч |
80 |
|
Мин. диаметр поворота, м |
30 |
|
Мин. дорожный просвет, мм |
330 |
|
Угол подъема, ° |
13,3 |
|
Угол спуска, ° |
19,2 |
|
Тормозной путь (при скорости 30 км/ч), м |
10 |
|
Максимальный преодолеваемый подъём, % |
35 |
|
Расход топлива на 100 км, л |
105 |
| Двигатель шасси | |
|
Тип |
Volvo Penta TAD750VE |
|
Ном. мощность двигателя, кВт (об/мин) |
200/2300 |
|
Ном. крутящий момент двигателя, Н*м (об/мин) |
1050/1400 |
|
Экологический класс |
Евро-3 |
|
Объем двигателя, мл |
7 150 |
|
Количество цилиндров |
6 |
|
Скорость вращения двигателя, об/мин: |
2100 |
|
Вес двигателя, кг |
680 |
| Двигатель крановой установки | |
|
Тип |
Mercedes OM502LA.E3A/1 |
|
Ном. мощность двигателя, кВт (об/мин) |
480/1800 |
|
Ном. крутящий момент двигателя, Н*м (об/мин) |
2700/1080 |
|
Экологический класс |
Евро-3 |
|
Объем двигателя, мл |
11 967 |
|
Количество цилиндров |
8 |
|
Скорость вращения двигателя, об/мин: |
1 800 |
|
Основные характеристики | |
|
Грузоподъемность, тн |
500 |
|
Рабочий вылет, м |
3 |
|
Радиус поворота, м |
6,76 |
|
Грузовой момент, кН.м |
15 190 |
|
Продольное расстояние выносных опор, м |
10,1 |
|
Поперечное расстояние выносных опор, м |
9,6 |
|
Длина основной стрелы, м |
16,1 |
|
Длина полностью выдвинутой основной стрелы, м |
84 |
|
Длина полностью выдвинутой стрелы + гусек, м |
145 |
|
Длина гуська, м |
60,8 |
|
Угол смешения дополнительной стрелы (гуска), ° |
0°, 15°, 30 |
|
Скоростные параметры | |
|
Время подъема стрелы, с |
125 |
|
Полное время раздвигание/складывание стрелы, с |
960/900 |
|
Макс. скорость поворота, обр./м |
0,8 |
|
Скорость подъема главной лебедки при полной нагрузке, м/мин |
170 |
|
Скорость подъема вспомогательной лебедки при полной нагрузке, м/мин |
170 |
