КМУ АНТ 10ЛМ для леса (3100 кг)

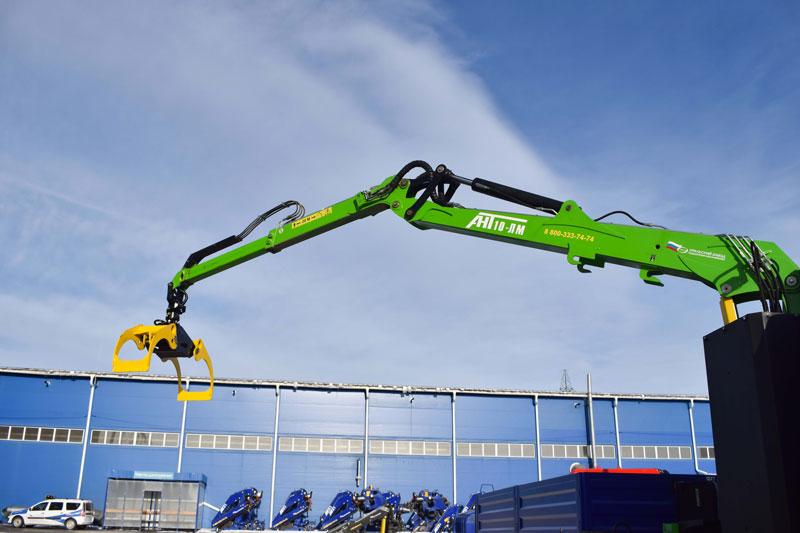

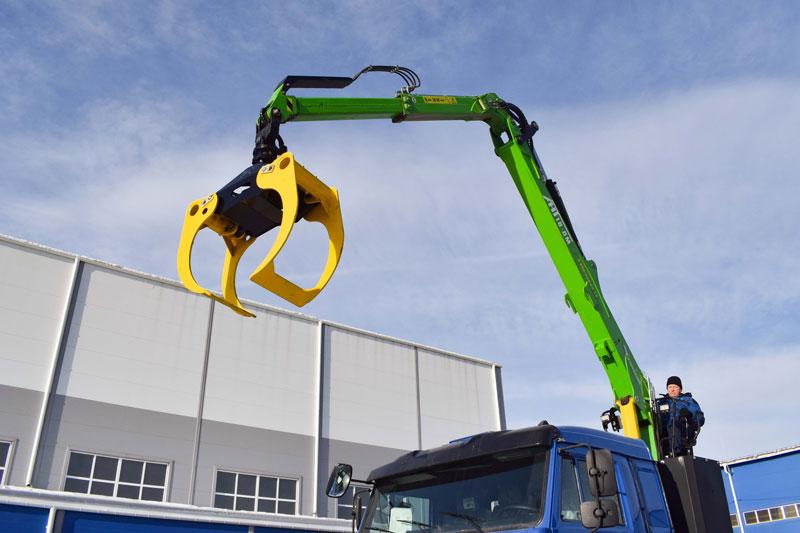

Общие фото
Фото узлов и агрегатов
Габаритный чертеж
| Лесозаготовительный манипулятор АНТ 10ЛМ | |
|---|---|
| Материал | Высокопрочная сталь |
| Грузовой момент | 100 кНм |
| Максимальный вылет стрелы | 7.4 м |
| Минимальный вылет стрелы | 3 м |
| Грузоподъемность на минимальном вылете | 3100 кг |
| Грузоподъемность на максимальном вылете | 1350 кг |
| Максимальная высота подъема | 9.6 м |
| Рекомендуемая площадь поперечного сечения захвата при сомкнутых концах челюстей | 0.35 м2 |
| Угол поворота колонны | 425 ° |
| Расход рабочей жидкости | 80 л/мин |
| Рабочее давление | 240 bar |
| Масса манипулятора (без захвата с ротатором) | 1820 кг |
| Угол поворота вала ротатора | Бесконечно |
| Момент поворота в горизонтальной плоскости, кНм, (kgf.m), не менее | 24 (2448) |
| Количество секций удлинителей | 1 шт. |
| Габаритные размеры в транспортном положении, мм, не более |
|
| Объем маслобака, не менее | 200 л |
| Особенности | |
|
Усиленная металлоконструкция опорно-поворотного устройства |
|
| Стрелы, основание КМУ и лесной захват изготовлены из высокопрочных сталей | |
|
Наличие сапуна в основании платформы в целях предотвращения образования разрежения в полостях основания. Такое решение позволит увеличить ресурс ОПУ и обеспечить максимально долгий срок его эксплуатации |
|
|
Длинные РВД, идущие от телескопа к ротатору, разделены, чтобы избежать их перетирания и облегчить замену |
|
| Технические характеристики лесного захвата | |
| Материал | Высокопрочная сталь |
| Тип привода механизмов | Гидравлический |
| Площадь поперечного сечения | 0,35 м2 |
| Виды материалов, для перевалки которых предназначен | Лесоматериалы |
| Масса с рабочей жидкостью в гидроцилиндре | 0,245 т. |
| Температура рабочего состояния | -40...+40 °С |
|
Температура нерабочего состояния Относительная влажность воздуха до 100% при температуре до +25°С |
-50 °С |
| Дополнительные опции | |
Каталог запасных частей КМУ АНТ 10ЛМ
ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используется высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.
Отличительные особенности КМУ АНТ 10ЛМ:
- Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
- На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
- У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С.
- Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
- Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
-
Усиленная металлоконструкция опорно-поворотного устройства.
-
Стрелы, основание КМУ и лесной захват изготовлены из высокопрочных сталей.
-
Наличие сапуна в основании платформы в целях предотвращения образования разрежения в полостях основания. Такое решение позволит увеличить ресурс ОПУ и обеспечить максимально долгий срок его эксплуатации.
-
Длинные РВД, идущие от телескопа к ротатору, разделены, чтобы избежать их перетирания и облегчить замену.
Требования надёжности
Срок службы крана манипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. КМУ относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от -40 °С до +40 °С.
Грузовысотные характеристики КМУ АНТ 10ЛМ для леса (3100 кг)
