Это важно знать!

При производстве крано-манипуляторных установок АНТ используется высокопрочная шведская сталь Strenx® 700 фирмы SSAB, благодаря которой значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.

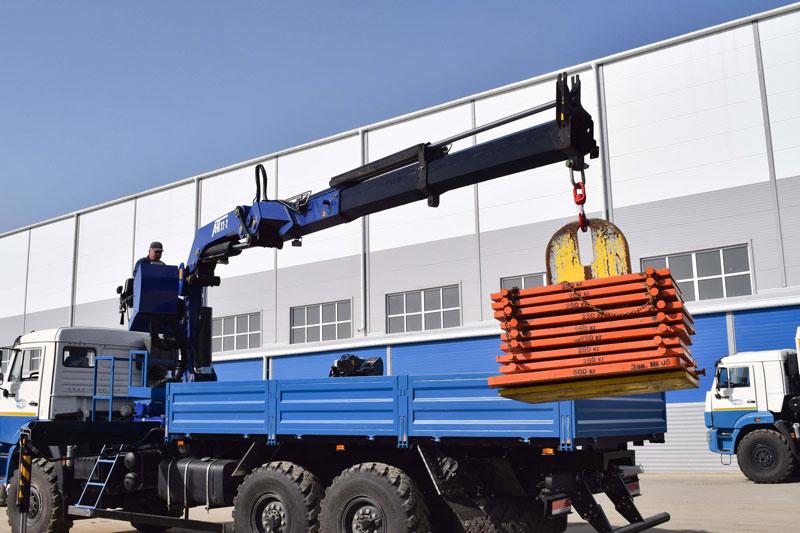

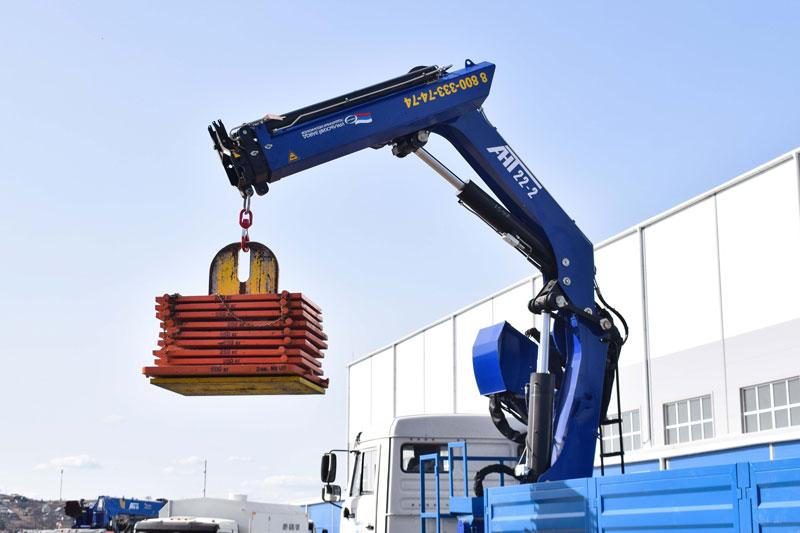

КМУ АНТ 22-2 (7300 кг)

КМУ АНТ 22-2 (7300 кг)
Код модели: 4065
Цена: 1 880 000 р.
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Крано-манипуляторная установка АНТ 22-2 Ожидается 6 шт. Цена: 1880000 руб.
макс. г/п 7300 кг, макс. вылет 7,6 м, г/п на макс. вылете 2900 кг, груз. момент 22,0 тм
Показать все модификации КМУ АНТ 22-2 (7300 кг) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Особенности производсва КМУ на нашем заводе
Онлайн-трансляция производства

Габаритный чертеж крано-манипуляторной установки АНТ 22-2

Технические характеристики КМУ АНТ 22-2
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 22
Максимальная грузоподъемность, кг 7 300
Грузоподъемность на максимальном вылете, кг 2 900
Максимальный вылет стрелы, м 7,60
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 9,58
Максимальная глубина опускания, м 4,95
Способ управления Гидравлический
Угол поворота колонны, град. 410
Место управления С сиденья
Транспортное положение опор Вниз
Тип выдвижных опор Гидравлические
База опор, мм 5890
Масса без гидронасоса, рабочей жидкости, кг 3000
Емкость гидробака, л (полная / max / min) 186 / 167 / 129
Производительность насоса, л/мин 50
Рабочее давление, МПа 25
Размер по осям шпилек, мм 848
Размер для монтажа на раме, мм 1090
Габаритные размеры в транспортном положении, мм 2480 х 1430 х 2495
Дополнительные опции

Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)

Дистанционное / кабельное управление

Гидронасос

Утепление гидравлической обвязки

Люлька одноместная

Люлька двухместная

Грузовая корзина

Бурильное оборудование

Грейфер для сыпучих грузов

Гусек

Увеличение вылета стрелы (одна гидравлическая секция)

Дополнительные опоры на Урал, Камаз (если межосевое расстояние менее 4100 мм)



Каталог запасных частей КМУ АНТ 22-2

Назначение КМУ АНТ 22-2

Крано-манипуляторная установка АНТ 22-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 7300 кг.


1. Опорный гидроцилиндр
2. Платформа неповоротная
3. Механизм поворота
4. Гидроцилиндр первой стрелы
5. Колонна
6. Рабочее место оператора (машиниста)
7. Стрела первая
8. Гидроцилиндр второй стрелы
9. Стрела вторая
10. Гидроцилиндр первой секции телескопирования
11. Секция телескопирования первая
12. Гидроцилиндр второй секции телескопирования
13. Секция телескопирования вторая
14. Гидроцилиндр третьей секции телескопирования
15. Секция телескопирования третья
16. Гидроцилиндр четвертой секции телескопирования
17. Секция телескопирования четвертая
18. Подвеска крюковая


Отличительные особенности КМУ АНТ 22-2

  • Стрела КМУ Z-образной схемой складывания изготавливается из шведской высокопрочной стали Strenx® 700 фирмы SSAB. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 3000 кг манипулятор способен поднимать грузы до 7,3 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 7,6 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
  • Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
  • Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

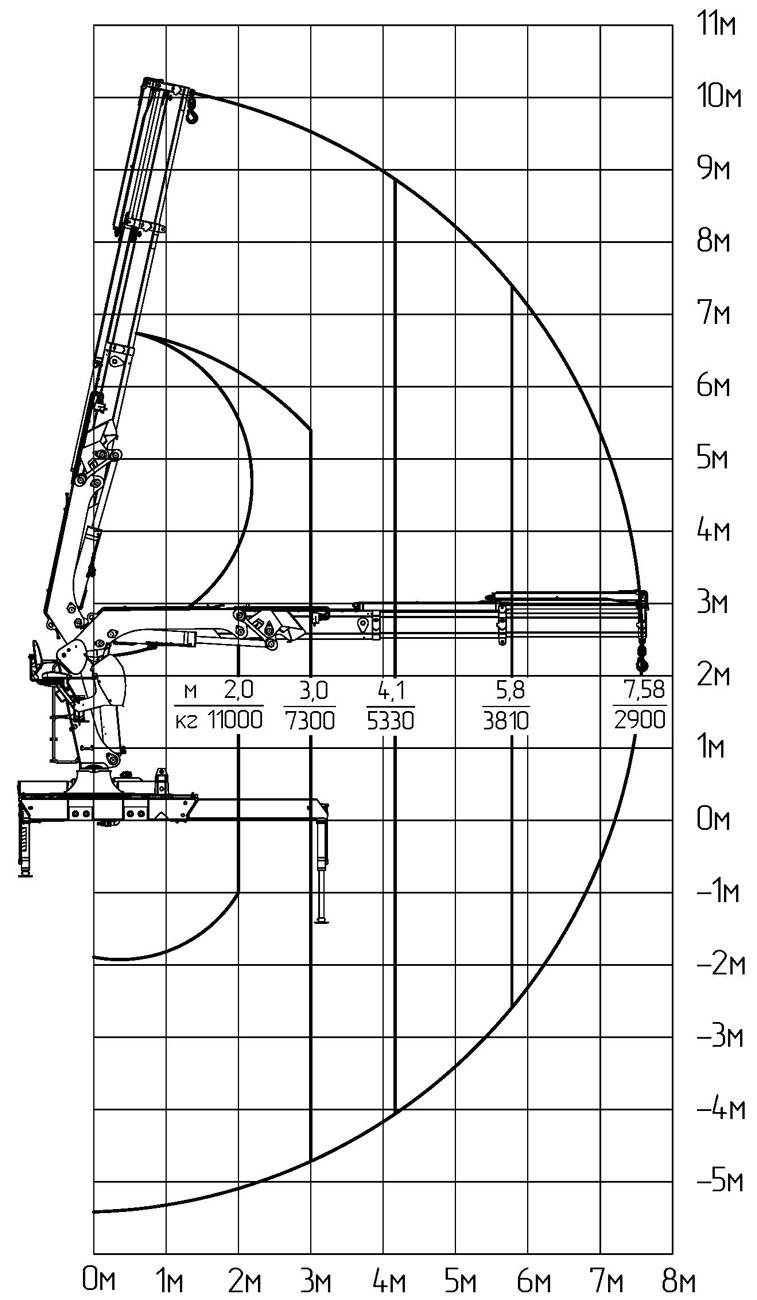

Грузовысотные характеристики КМУ АНТ 22-2 (7300 кг)

Доработки КМУ
Пояснение по грузоподъемности
