КМУ АНТ 22-3 (7150 кг)

КМУ АНТ 22-3 (7150 кг)
Код модели: 19493
Цена: 3 390 000 р.
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации КМУ АНТ 22-3 (7150 кг) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва крано-манипуляторных установок
Онлайн-трансляция производства

Геометрические параметры крано-манипуляторной установки АНТ 22-3

Технические характеристики КМУ АНТ 22-3
Материал
  • стрелы из высокопрочной стали
  • основание из конструкционной стали 09Г2С

Количество гидравлических выдвижных секций

3 шт.

Грузовой момент

21,4 тм

Максимальная грузоподъемность

7150 кг

Грузоподъемность на максимальном вылете

2 130 кг

Максимальный вылет стрелы

9,61 м

Рабочая температура окружающей среды

-40 … +40 °C

Максимальная высота подъема

11,58 м

Максимальная глубина опускания

7,15 м

Способ управления

Гидравлический

Угол поворота колонны

410°

Место управления

  • с сиденья на колонне
  • дистанционное управление (опция)

Тип выдвижных опор

Гидравлическое

Транспортное положение опор

Вниз

База выдвижных опор

5890 мм

Стандартная база опор

2290 мм

Масса без гидронасоса, рабочей жидкости

3160 кг

Емкость гидробака (полная / max / min) 95 / 90 / 85 л
Производительность насоса 50 л/мин
Рабочее давление 25 МПа
Размер по осям шпилек, мм 880 мм

Размер для монтажа на раме

1650 мм

Габаритные размеры в транспортном положении

2490 х 1480 х 2500 мм

Дополнительные опции

Невыдвижные дополнительные опоры на Урал, Камаз (если межосевое расстояние менее 4100 мм)

Гидравлический поворот опор

Увеличение вылета стрелы (одна гидравлическая секция)

Пассажирская одноместная люлька

Пассажирская двухместная люлька

Грузовая корзина

Дистанционное управление

Гидронасос

Гидравлическая лебедка

Дополнительная гидролиния

Гидростанция 380В

Бурильное оборудование

Лесной захват

Грейфер для сыпучих грузов

Грейфер для металлолома

Экскаваторный ковш

Утепление гидравлической обвязки

Защитный тент на кресло оператора

Кабина оператора



Каталог запасных частей КМУ АНТ 22-3

Габаритно-присоединительные размеры

Габаритно-присоединительные размеры КМУ АНТ 22-2

Назначение КМУ АНТ 22-3

Крано-манипуляторная установка АНТ 22-3 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 7150 кг.

Схема крано-манипуляторной установки АНТ 22-3

Отличительные особенности КМУ АНТ 22-3

  • Стрела КМУ Z-образной схемой складывания изготавливается из высокопрочной стали, что позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. Основание выполнено из конструкционной низколегированной стали 09Г2С. При собственном весе в 3160 кг манипулятор способен поднимать грузы до 7,15 т. Максимальный вылет стрелы в разложенном состоянии составляет 9,6 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С;
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
    Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

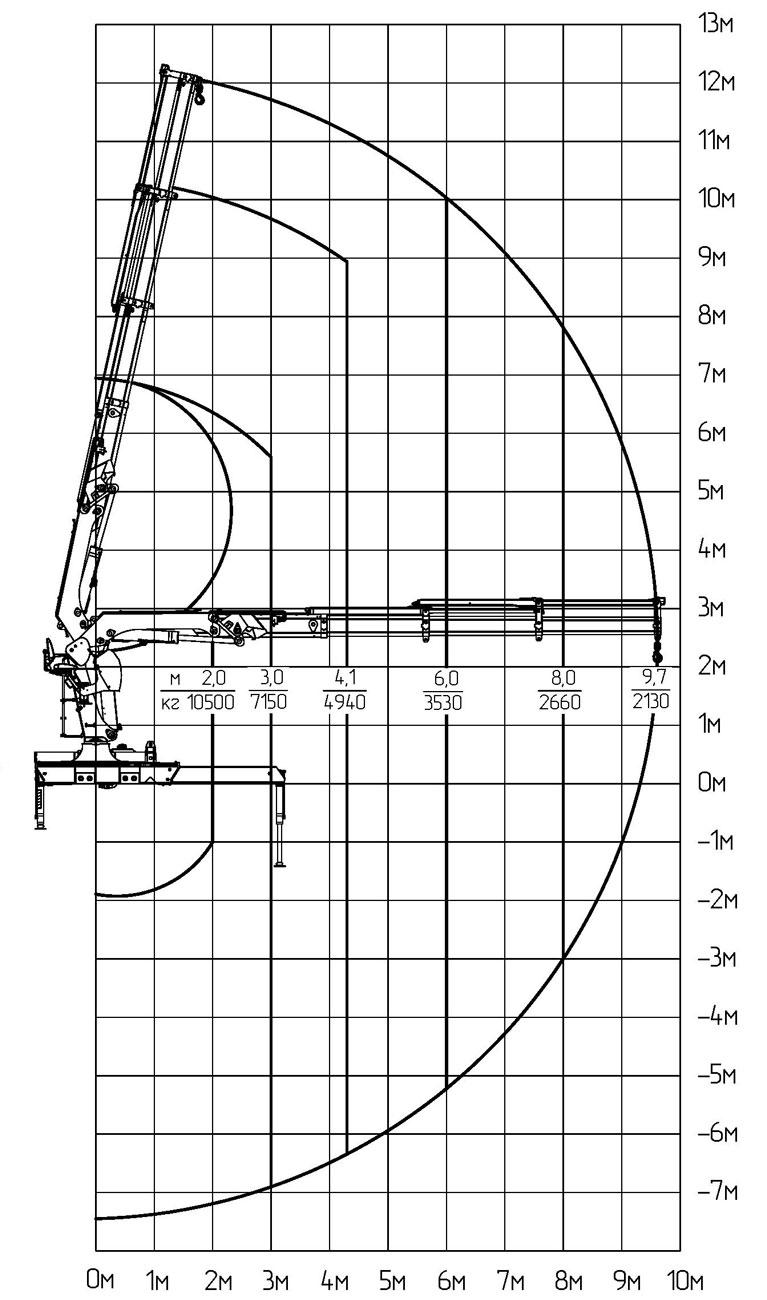

Грузовысотные характеристики КМУ АНТ 22-3 (7150 кг)

Доработки КМУ
Пояснение по грузоподъемности
