Навеска АЦВ-10

Навеска АЦВ-10
Код модели: 21005
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Навеска АЦВ-10 в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

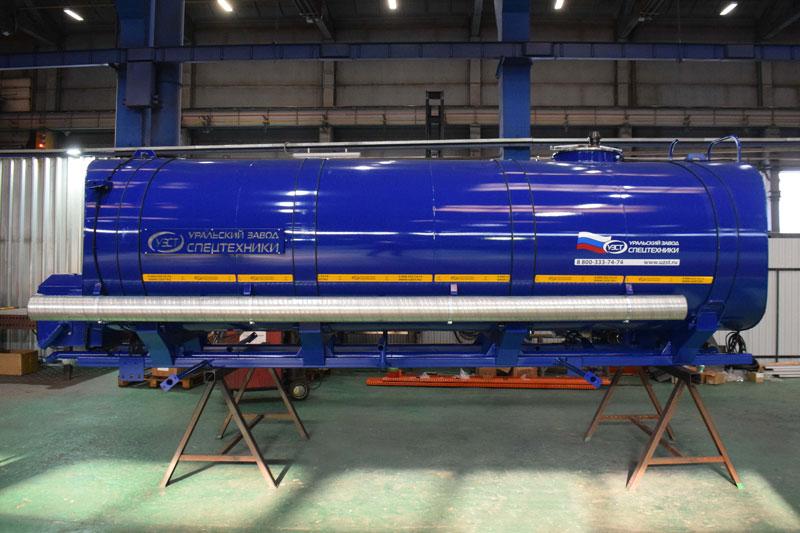

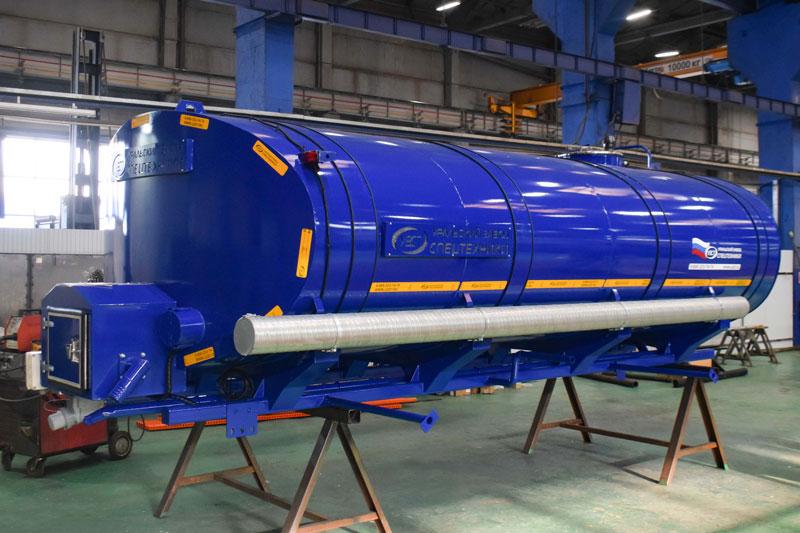

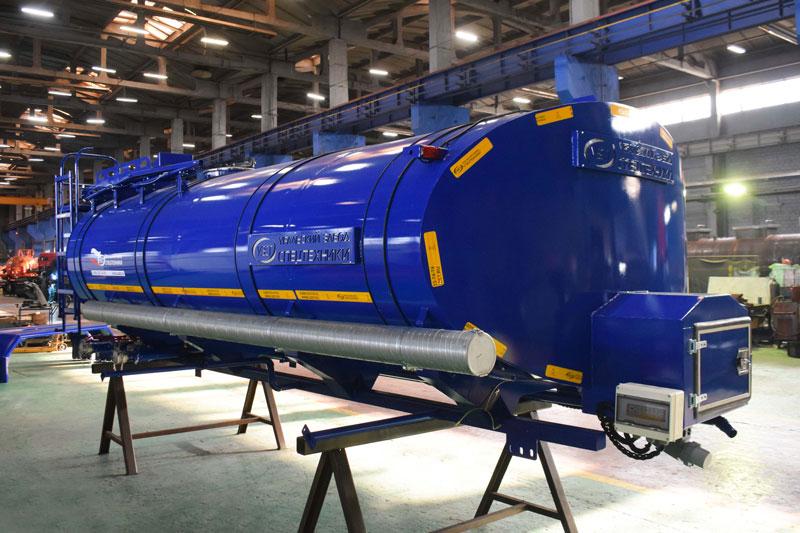

Комплектация навески – автоцистерны для техводы АЦВ-10

Объём цистерны, м3

10

Количество секций цистерны, шт.

1

Марка стали

09Г2С

Сечение цистерны

Эллиптическое

Толщина листа обечайки, мм

4

Толщина переднего днища, мм

4

Толщина заднего днища, мм

4

Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка.
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы.
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием.
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом.
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны.
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны.
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны.
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами.
  • Между цистерной и ложементами устанавливаются резиновые прокладки.

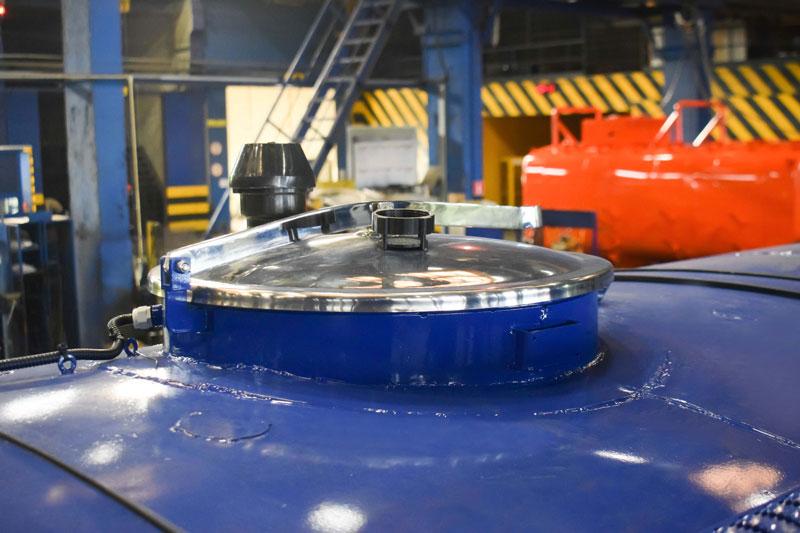

Обслуживание заливной горловины цистерны

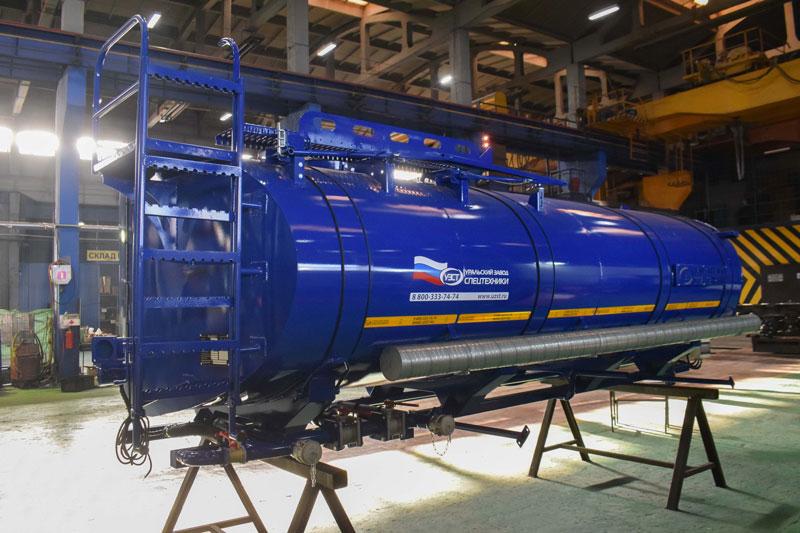

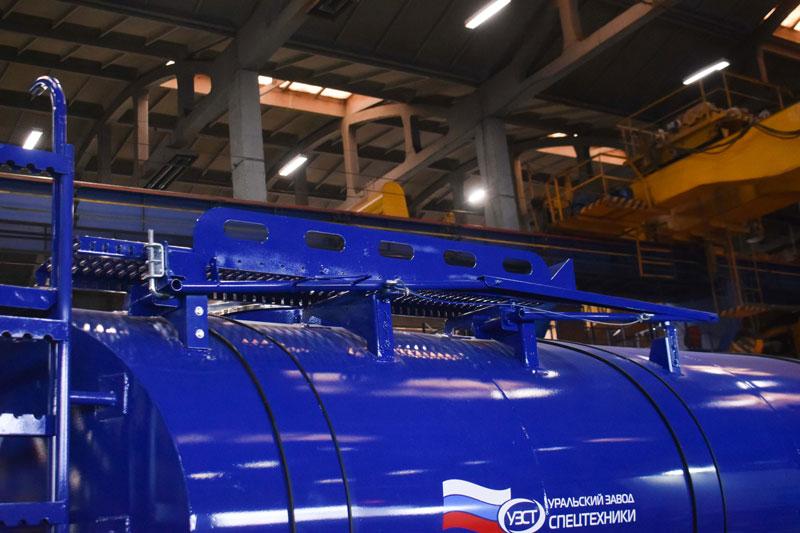

Лестница и площадка с перилами

Насос СЦЛ-01 или УЗСТ СВН-80

Сливной клапан

Ду80

Дыхательный клапан

УД-1

Рукава напорно-всасывающие

2 шт., ДУ-75, длина 6 м

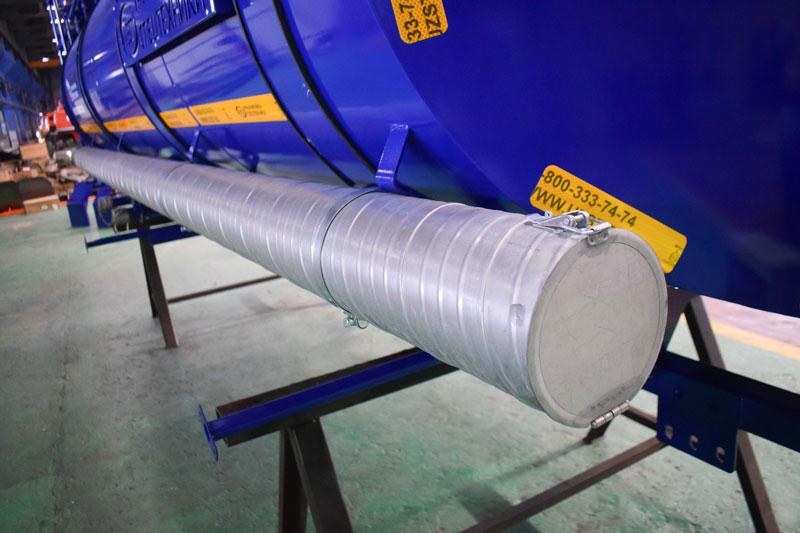

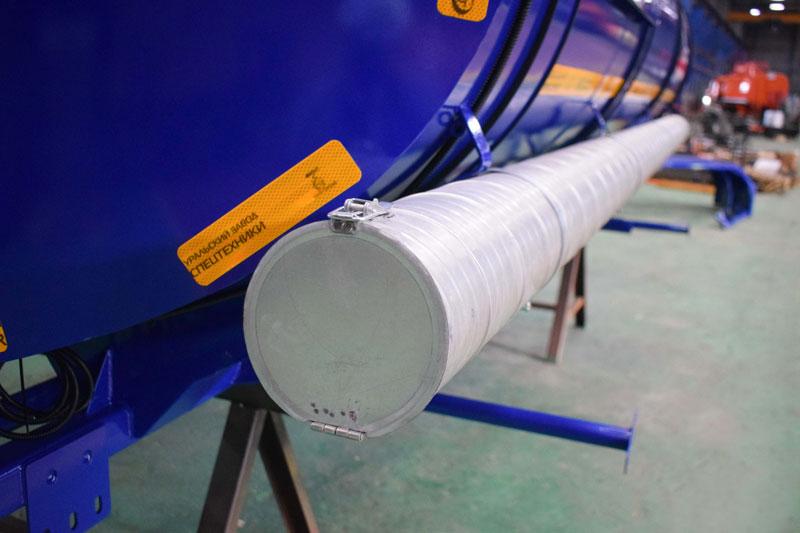

Пеналы для рукавов

2 шт., металлические оцинкованные

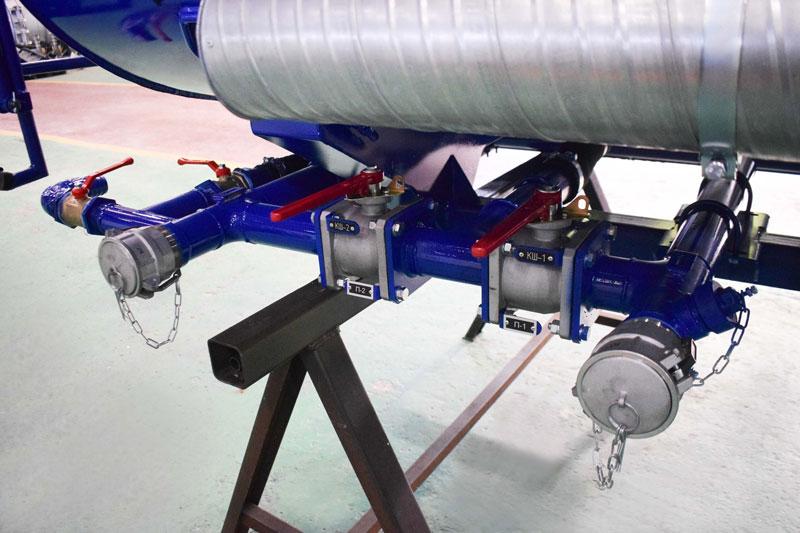

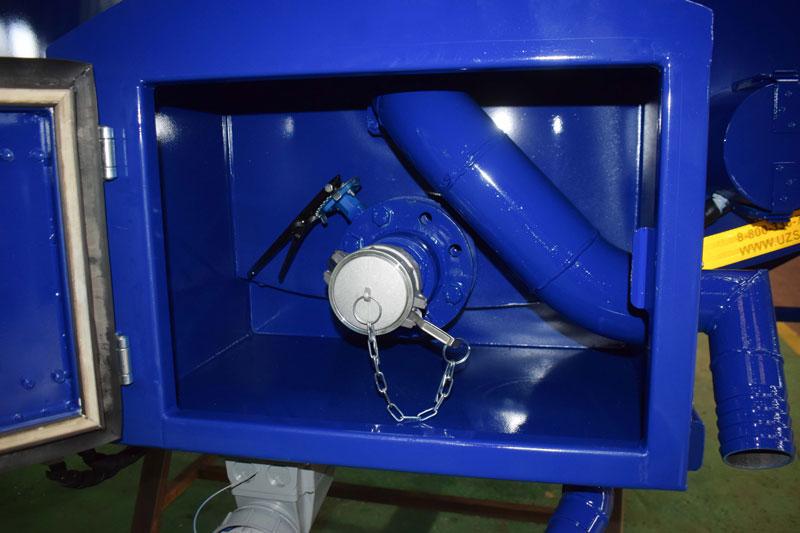

Соединения рукавов

БРС Camlock3”



Конструктивные особенности автоцистерны для технической воды

Схема автоцистерны для технической воды
