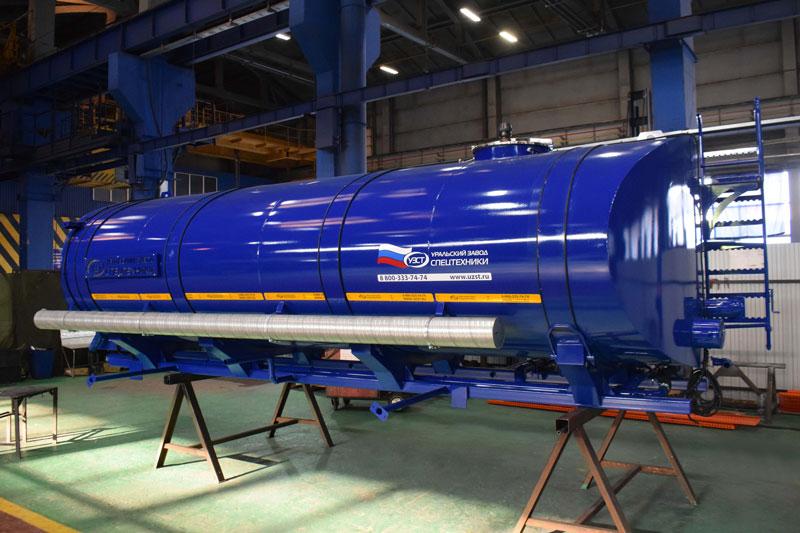

Навеска АЦВ-12

Объём цистерны, м³

12

Количество секций цистерны, шт.

1

Марка стали

09Г2С

Сечение цистерны

Эллиптическое

Толщина листа обечайки, мм

4

Толщина переднего днища, мм

4

Толщина заднего днища, мм

4

• Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
• При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка.
• Цистерна имеет холоднокатаные донышки торосферической или полусферической формы.
• Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием.
• Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом.

• Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны.
• Площадь волнореза составляет не менее 70% поперечного сечения цистерны.
• Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны.

• Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
• Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами.
• Между цистерной и ложементами устанавливаются резиновые прокладки.

Обслуживание заливной горловины цистерны

Лестница и площадка с перилами

Донный клапан/ сливной патрубок

Ду80

Дыхательный клапан

УД-1 – 2 шт.

Рукава напорно-всасывающие

2 шт., ДУ-75, длина 6 м

Пеналы для рукавов

2 шт., металлические оцинкованные

Соединения рукавов

БРС Camlock3”
