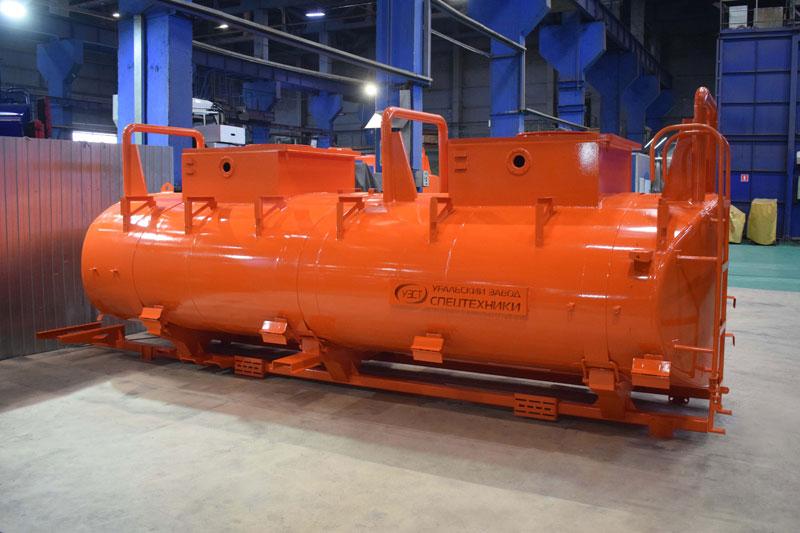

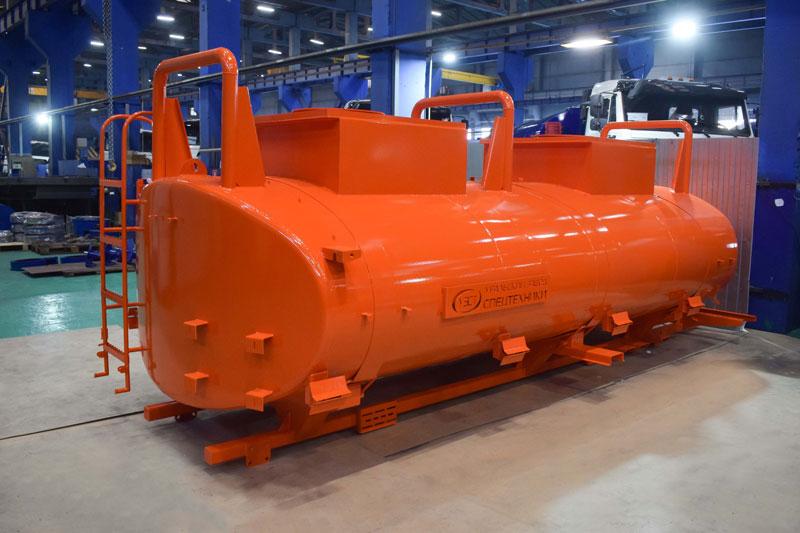

Навеска АТЗ-11

Навеска АТЗ-11
Код модели: 17807
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Навеска АТЗ-11 в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Технические характеристики и комплектация навески АТЗ-11 для монтажа на шасси Урал или Камаз
Цистерна

Сталь 09Г2С
Толщина обечайки и днищ 4 мм
Номинальный объем – 11000 литров

Сечение цистерны Чемодан
Количество секций 2 (две)
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Горловины цистерны Оборудованы лестницей в задней части цистерны и площадкой для ослуживания из просечного оцинкованного листа
Насос топливный УЗСТ СВН-80
Тип привода насоса Карданная передача от ДОМ / КОМ
Топливораздаточная колонка (отсек)
  • количество узлов выдачи топлива – 1 (один);
  • фонарь подсветки
  • фильтр очистки топлива ДУ50
  • счетчик жидкости ППО-40 – 1 шт.
  • рукав антистатический, длина 6 м; укладка рукава в барабан;
  • пистолет раздаточный – 1 шт.;
  • размещение отсека - между кабиной и цистерной.
Система раздачи топлива Трубопровод цистерны ДУ-80
Фильтр очистки топлива ДУ-80
Напорно-всасывающие рукава 2 шт. – Ду 75 мм, длина 4 метра с БРС типа Camlock 3"
Способ укладки рукавов Металлические оцинкованные пеналы по обеим сторонам цистерны, 4,2 метра
Донный клапан УЗСТ ДКП-90 – 2 шт.
Дыхательный клапан УД-2-80 – 2 шт.
Средства безопасности (при монтаже на шасси)
  • размещение глушителя выхлопа шасси – под передним бампером с искрогасителем;
  • искрогаситель – 1 шт. сертифицированный;
  • защита топливных баков;
  • экранирование электропроводки;
  • проблесковый маячок – 1 шт. оранжевого цвета на кронштейне;
  • устройство заземления – ЗУ-1.021 исп. под УЗСТ - 1 шт.; цепь заземления на отбойнике – 1 шт.;
  • огнетушитель – 2 шт. – ОП-6 металлические кронштейны;
  • медицинская аптечка – 1 шт.;
  • знак аварийной остановки – 1 шт.;
  • упор противооткатный – 2 шт. с кронштейнами;
  • ящик для песка – 1 шт. с надписью «ПЕСОК» металлический;
  • ящик для кошмы – 1 шт. с надписью «КОШМА»;
  • заднее защитное устройство (отбойник) – 1 шт.



Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
