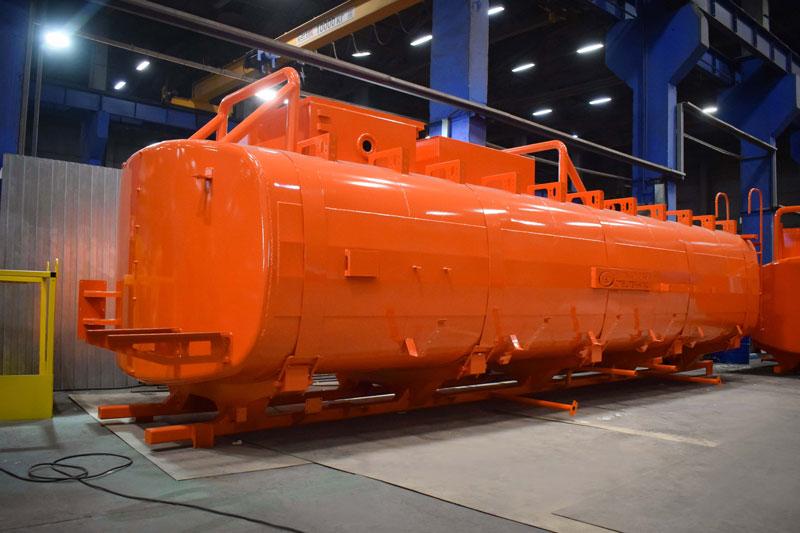

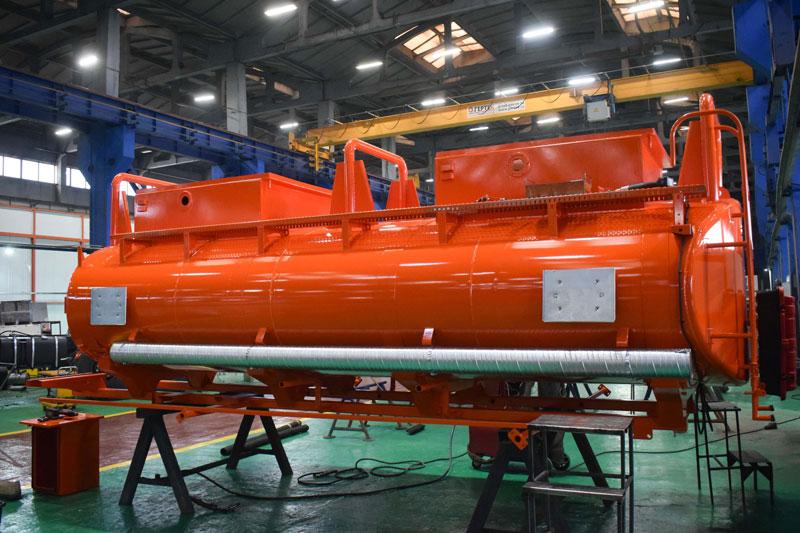

Навеска АТЗ-6,5

Навеска АТЗ-6,5
Код модели: 17084
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Навеска АТЗ-6,5 в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Комплектация навески АТЗ-6,5
Объем цистерны 6,5 м3
Количество секций 2 (3,25 + 3,25)
Марка стали 09Г2С
Сечение цистерны Чемоданной формы
Толщина листа обечайки 4 мм
Толщина переднего донышка 4 мм
Толщина заднего донышка 4 мм
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Заливная горловина цистерны оборудована Лестницей и площадкой для обслуживания с перилами
Донный клапан УЗСТ ДКП-90
Дыхательный клапан УД-1 – 2 шт.
Топливораздаточное оборудование
Насос топливный УЗСТ СВН-80
Привод насоса Карданная передача от КОМ или ДОМ (в зависимости от шасси)
Рукава напорно-всасывающие 2 шт., ДУ-65, длина 4 метра
Пеналы для рукавов 2 шт., металлические оцинкованные по обеим сторонам цистерны
БРС Camlock 2.5"
Узел выдачи топлива
  • для размещения между кабиной и цистерной / вмонтирован в заднюю часть цистерны;
  • счетчик жидкости ППО-25;
  • пистолет раздаточный OPW-16;
  • рукав антистатический ДУ-25, 4,5 метра – свободная укладка в отсеке.
Необходимые доработки и дополнительное оборудование для шасси для монтажа навески АТЗ-7,5
  • ящик для песка;
  • ящик для кошмы;
  • огнетушитель – 2 шт. ОП-6 в пластиковых пеналах;
  • катушка заземления;
  • цепь заземления;
  • экранирование электропроводки;
  • заднее защитное устройство.

Средства безопасности (при монтаже на шасси):

  • медицинская аптечка – 1 шт.;
  • знак аварийной остановки – 1 шт.;
  • противооткатные упоры – 2 шт.



Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
