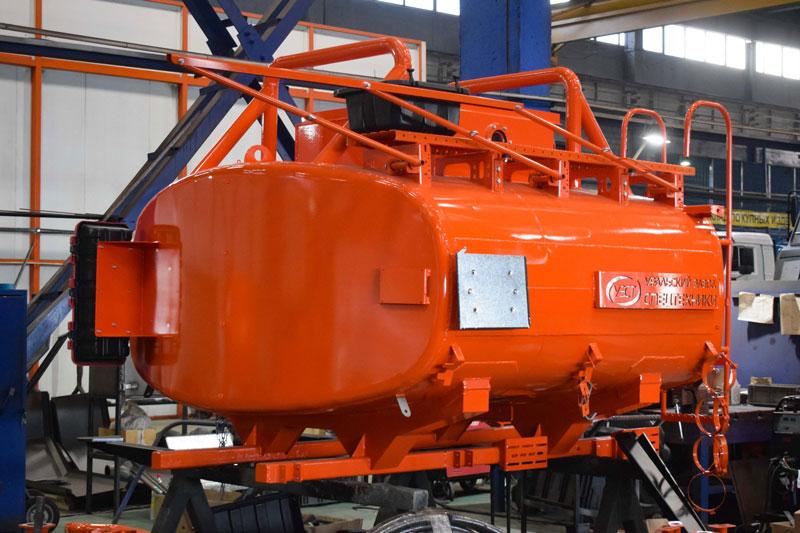

Навеска АТЗ-4,9

Навеска АТЗ-4,9
Код модели: 17073
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации Навеска АТЗ-4,9 в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Комплектация навески АТЗ-4,9
Объем цистерны 4,9 м3
Количество секций 1 (одна)
Марка стали 09Г2С
Сечение цистерны Эллипс
Толщина листа обечайки 3 мм
Толщина переднего донышка 3 мм
Толщина заднего донышка 3 мм
Донный клапан УЗСТ ДКП-90
Дыхательный клапан УД-1
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Топливораздаточное оборудование

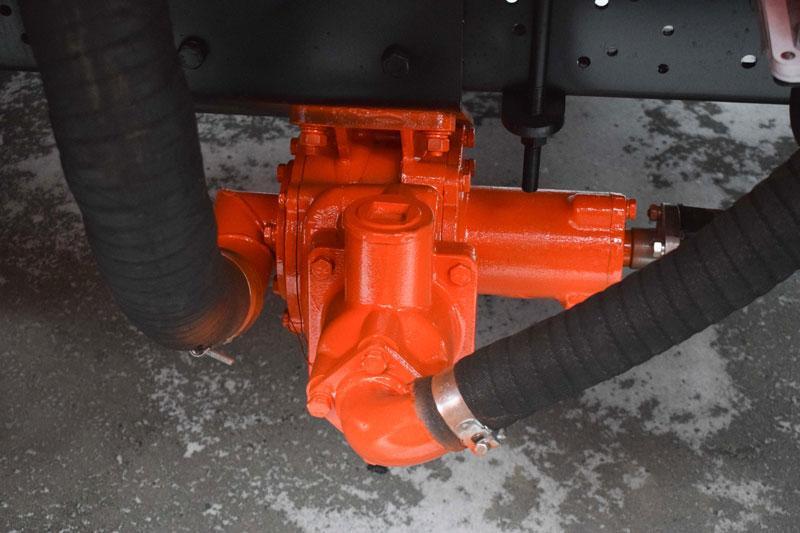

Насос топливный СЦЛ-01А
Привод насоса Карданная передача от КОМ или ДОМ (в зависимости от шасси)
Рукава напорно-всасывающие 2 шт., ДУ-75, длина 4 метра с БРС

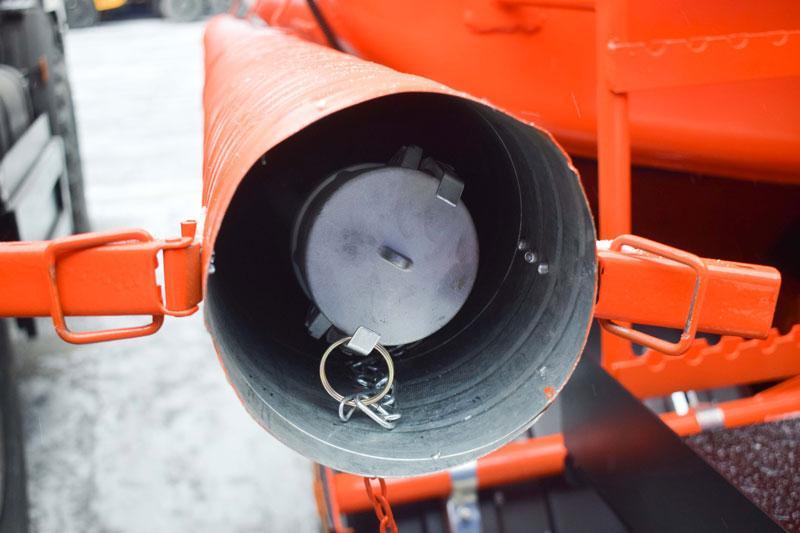

Пеналы для рукавов 2 шт., металлические оцинкованные по обеим сторонам цистерны
БРС Camlock 2.5"
Узел выдачи топлива
  • для размещения между кабиной и цистерной;
  • счетчик жидкости ППО-25;
  • пистолет раздаточный OPW-16;
  • рукав антистатический ДУ-25, 4,5 метра – свободная укладка в отсеке.
Необходимые доработки и дополнительное оборудование для шасси для монтажа навески АТЗ-4,9

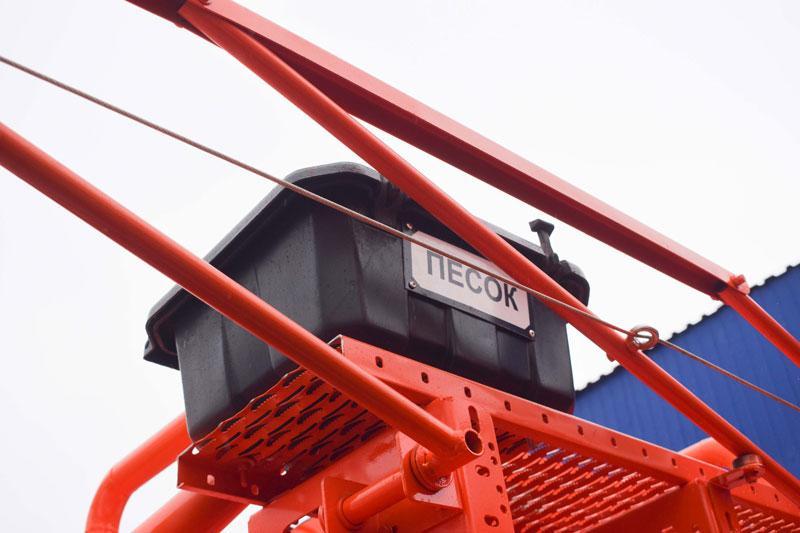

  • ящик для песка;

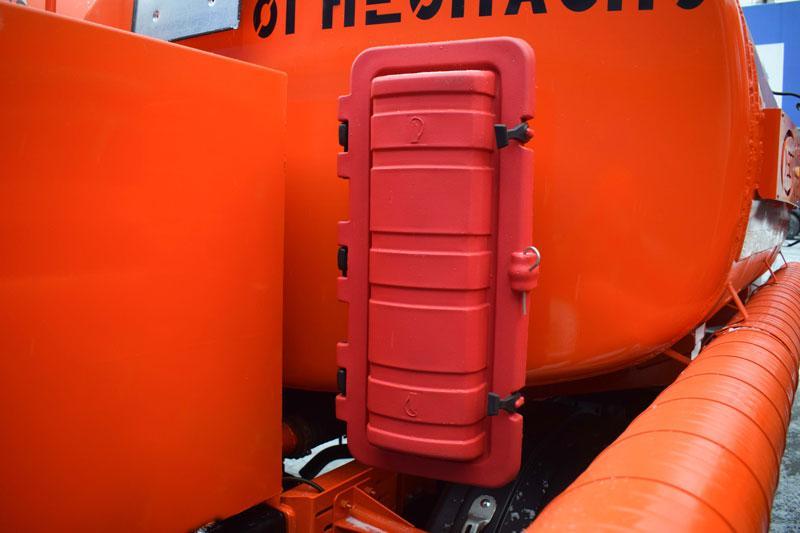

  • ящик для кошмы;
  • огнетушитель – 2 шт. ОП-6 в пластиковых пеналах;

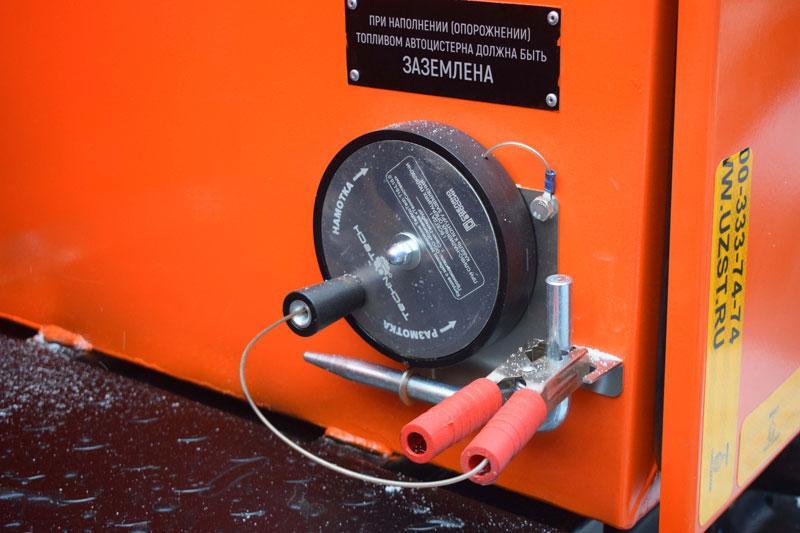

  • катушка заземления;
  • цепь заземления;
  • экранирование электропроводки;
  • заднее защитное устройство;
  • боковое защитное устройство.

Средства безопасности (при монтаже на шасси):

  • медицинская аптечка – 1 шт.;
  • знак аварийной остановки – 1 шт.;
  • противооткатные упоры – 2 шт.



Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
