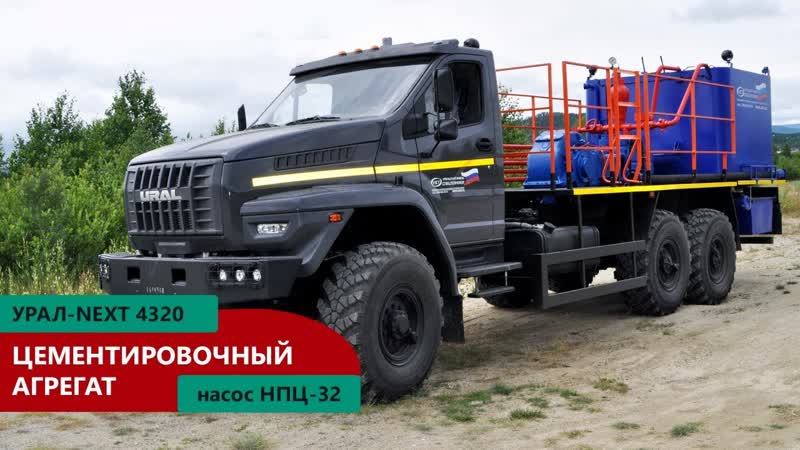

Цементировочный агрегат Урал-NEXT 4320-6952-74Е5Г38 (поршневой насос)
Общие фото
Фото узлов и агрегатов
Линия сброса давления
Магистральные трубы
Насос высокого давления НПЦ-32
Мерный бак для воды 6 м³
Напорно-всасывающий рукав
Лестница
Ящик ЗИП
Противооткатные упоры
Видео
Габаритный чертеж
| Двигатель ЯМЗ 53613-10 | |
|---|---|
| Тип двигателя | Четырехтактный с воспламенением от сжатия |
| Количество и расположение цилиндров | 6, рядное |
| Рабочий объём цилиндров, см3 | 6650 |
| Степень сжатия | 16,9...18,1 |
| Максимальная мощность, кВт | 228 (310 л.с.) |
| Максимальный крутящий момент, Н*м | 1221 |
| Топливо | Дизельное |
| Технические характеристики цементировочного агрегата АЦ-4320 на базе Урал-NEXT 4320-6952-74Е5Г38 | |
|---|---|
| Насосный агрегат |
Насос высокого давления НПЦ-32 / ЦН-26-32 |
| Мерный бак | 6 м3, двухсекционный с донными клапанами |
| Цементный бачок | 0,25 м3 |
| Трубопровод приемной линии | Ду 100 мм |
| Трубопровод напорной линии | Ду 50 мм |
| Запорная арматура трубопроводов напорной линии |
Кран шаровый – Ду 50 Кран шаровый – Ду 25 |
| Контрольно-измерительные приборы | Насос высокого давления – счетчик времени наработки СВН-2-02, арматура светосигнальная |
| Размещение держателя запасного колеса | За кабиной |
| ЗИП навесного оборудования |
|
| Средства безопасности | |
| Огнетушитель ОП-6 (з) | 1 шт. |
| Медицинская аптечка | 1 шт. |
| Знак аварийной остановки | 1 шт. |
| Упор противооткатный | 2 шт. |
| Искрогаситель | 1 шт. |
| Заднее защитное устройство | Есть |
| Боковое защитное устройство | Есть |
Конкурентные преимущества автомобилей Урал-NEXT
При производстве цементировочных агрегатов на заводе УЗСТ используются насосы «Уральского завода подъемных механизмов АНТ». Весь цикл производства, от изготовления корпуса до расточки внутренних механизмов, выполняется на собственных производственных мощностях завода. Насосы УЗПМ соответствуют требованиям технического регламента Таможенного союза.
ВАЖНО ЗНАТЬ: одним из важнейших факторов при производстве насосов на заводе УЗПМ, выгодно отличающим его от конкурентов, – является изготовление новых корпусов для каждого насоса.
Конструктивные особенности цементировочной установки с поршневым насосом
Это важно знать:
