1. Согласно требованиям ДОПОГ (пункт 6.8.2.1.18) и ГОСТа 33666-2015 (пункт 5.1.6.8), цистерна должна иметь толщину стенок не менее 5 мм. При несоблюдении данного параметра, в случае аварийной ситуации – вся ответственность с огромными штрафами ложится на компанию-эксплуатанта (подрядчика).
2. Во время производства АКН мы устанавливаем внутренние и наружные шпангоуты. Так, например, внутри они используются в качестве волнорезов, а снаружи в виде усиленных колец. Такая конструкция позволяет усилить зону ложемента, а также прочность сварных швов в несколько раз. Более того, данный подход продлевает срок эксплуатации цистерны.
3. АКН производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».

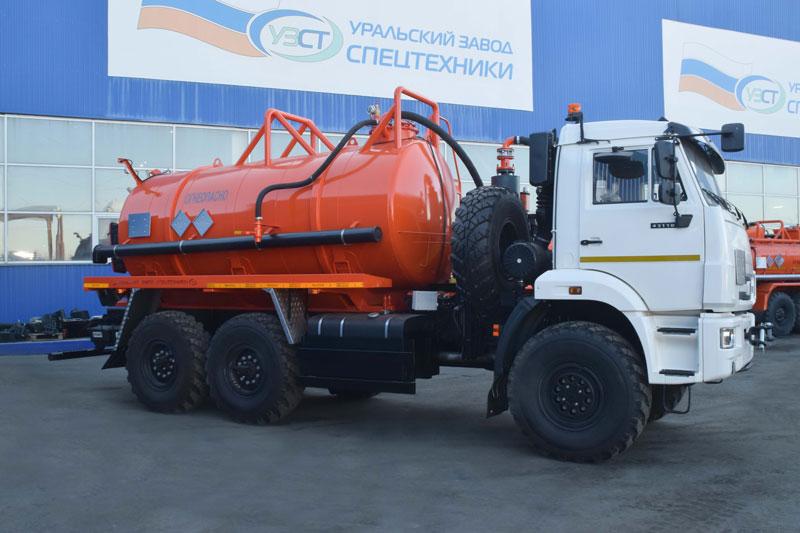

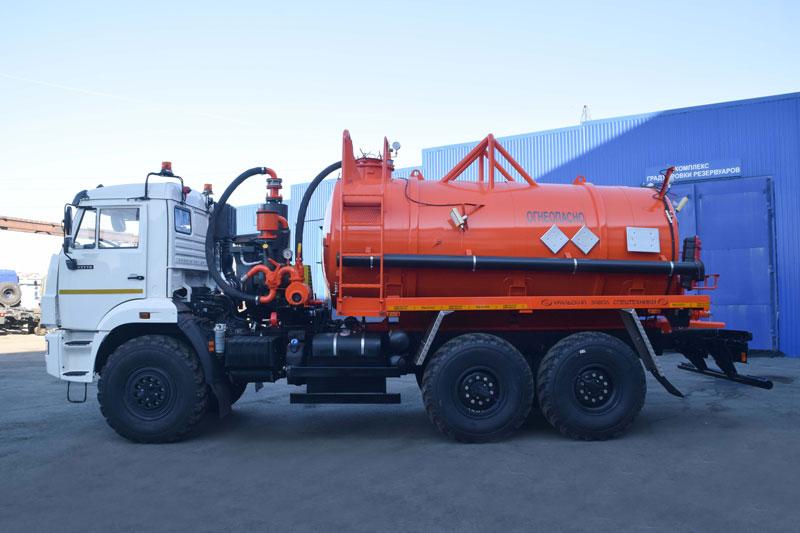

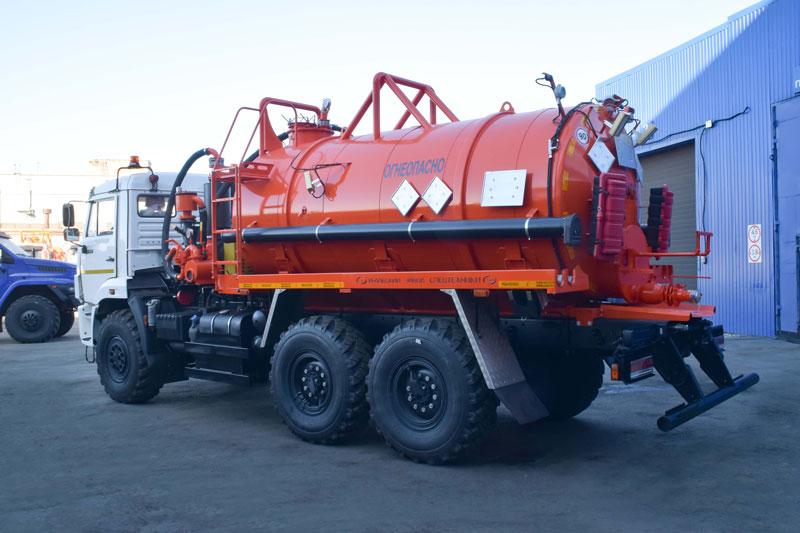

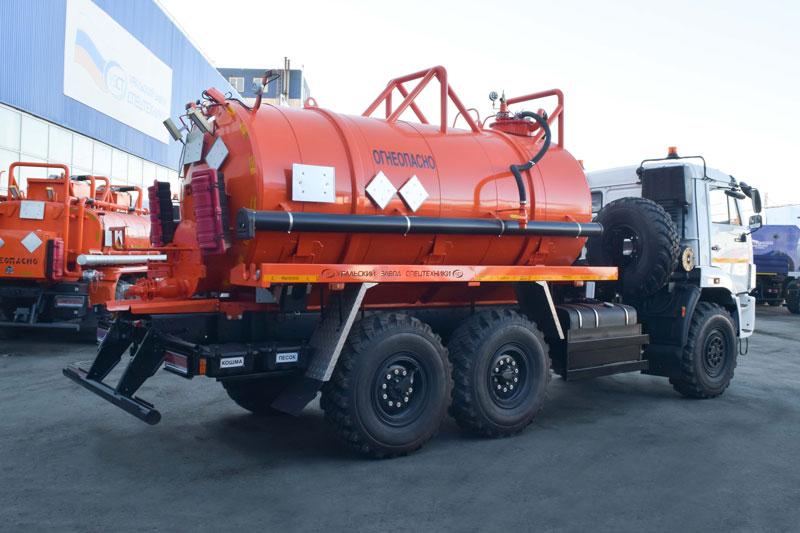

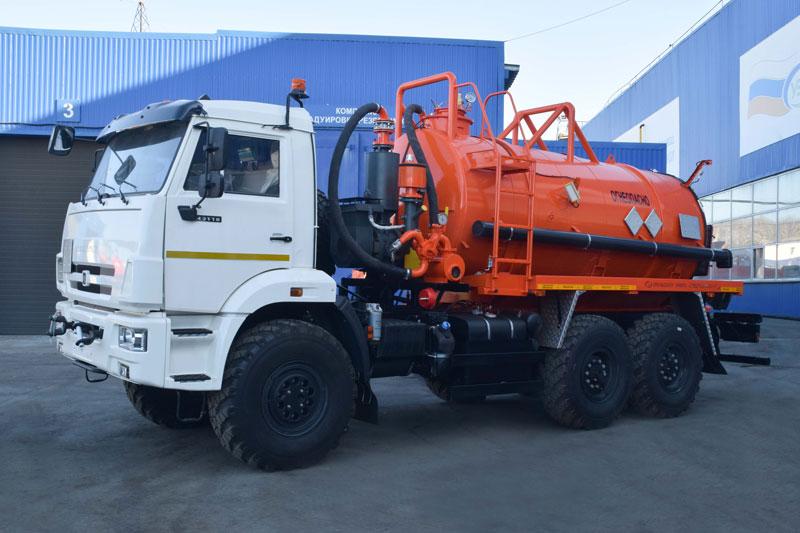

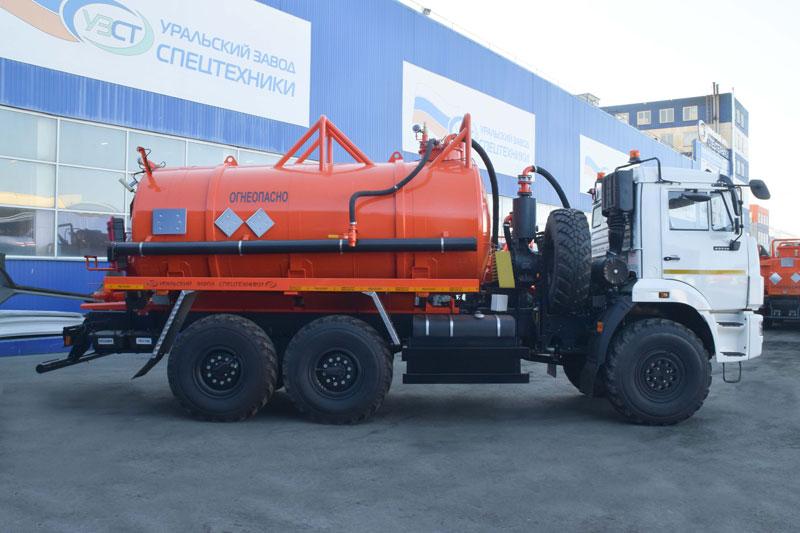

АКН-10 Камаз 43118-3027-48(А5) (НК-6М)

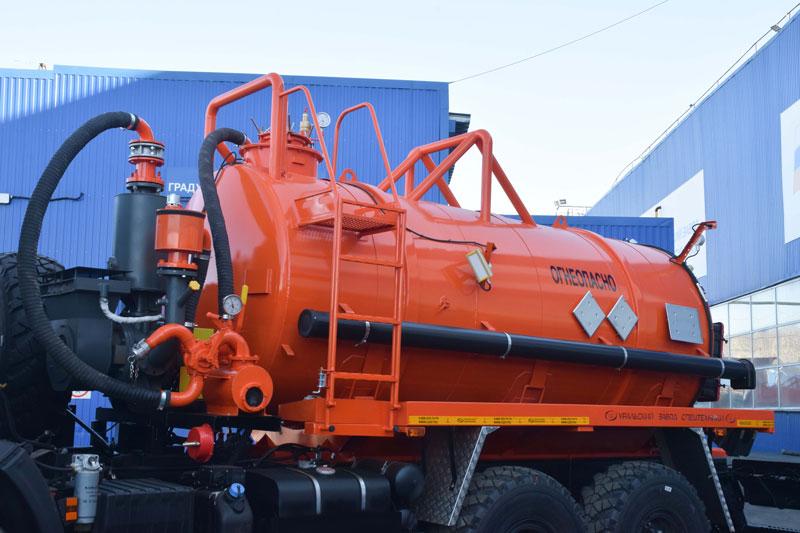

Общие фото

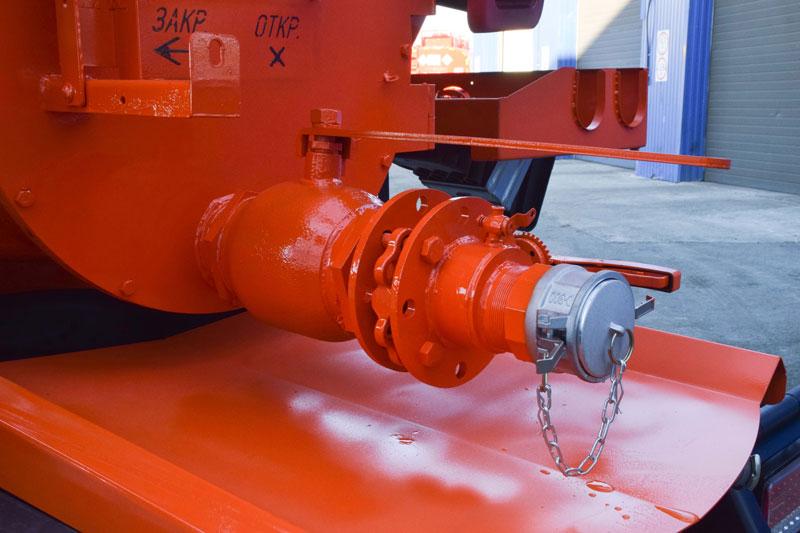

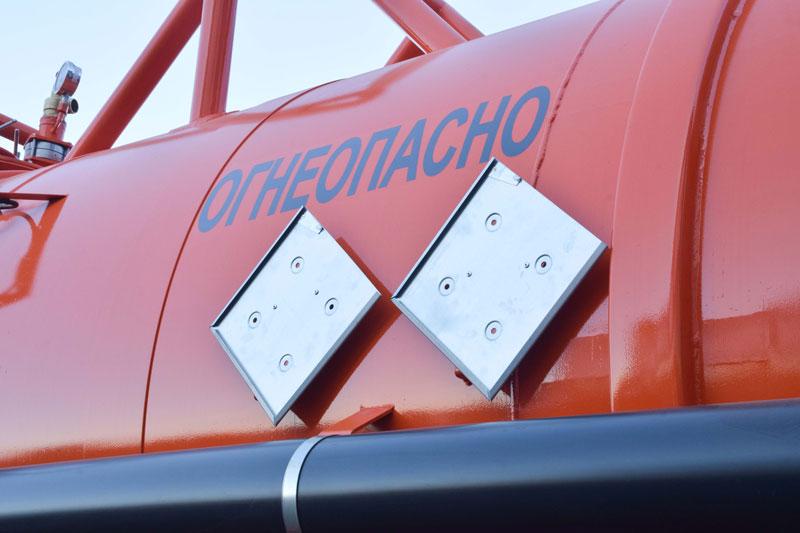

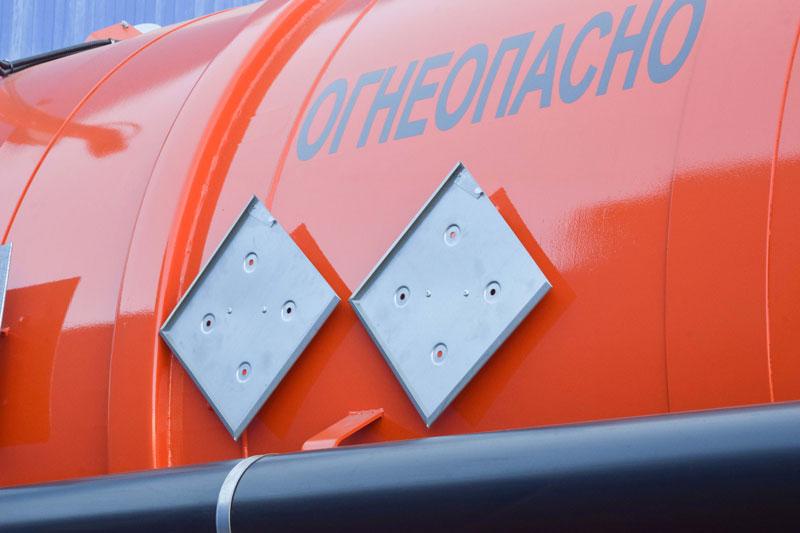

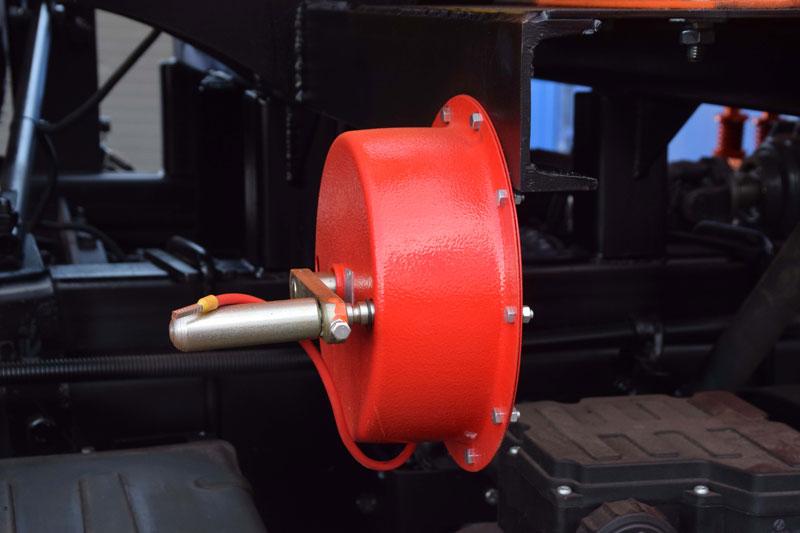

Фото узлов и агрегатов
| Двигатель Камаз 667.511-300 | |
|---|---|
| Тип двигателя | Четырехтактный дизель |
| Количество и расположение цилиндров | 6, рядное |
| Рабочий объём цилиндров, см3 | 6700 |
| Степень сжатия | 17,0...17,6 |
| Максимальная мощность, кВт | 215 (292 л.с.) |
| Максимальный крутящий момент, Н*м | 1087 |
| Топливо | Дизельное |
| Комплектация агрегата сбора газового конденсата АКН-10 на базе Камаз 43118-3027-48(А5) (028-20) | |
|---|---|
| Объем цистерны | 10000 л |
| Материал цистерны | Сталь 09Г2С |
| Толщина обечайки и днищ | 5 мм |
| Сечение | Круглое |
| Шпангоуты | Наружные |
| Крепление цистерны к раме автомобиля |
Осуществляется через упругие демпфирующие элементы, компенсирующие воздействие от скручивания рамы на цистерну при эксплуатации |

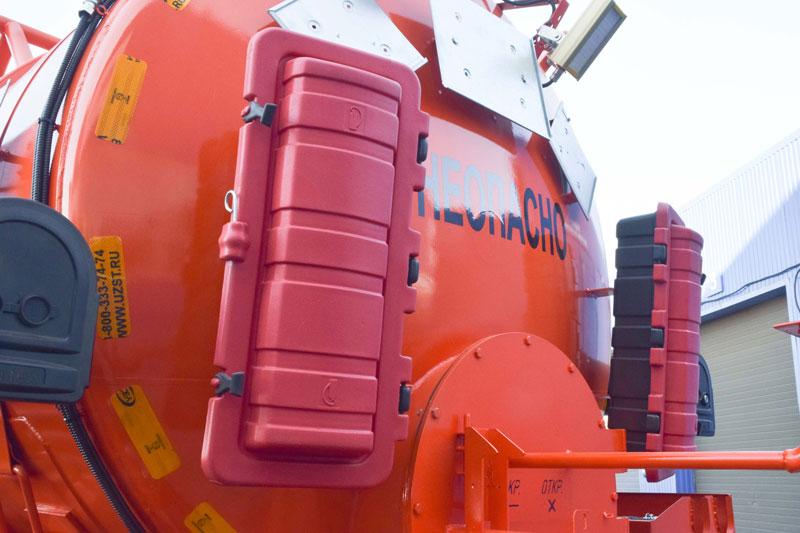

| Заднее днище | Неоткрывное |
| Горловина |
Переднее размещение Оборудована лестницей и площадкой с противоскользящей поверхностью |

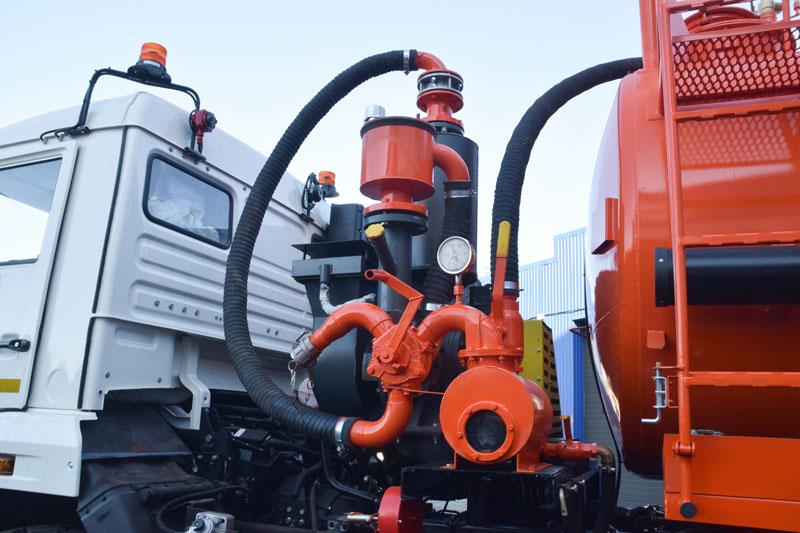

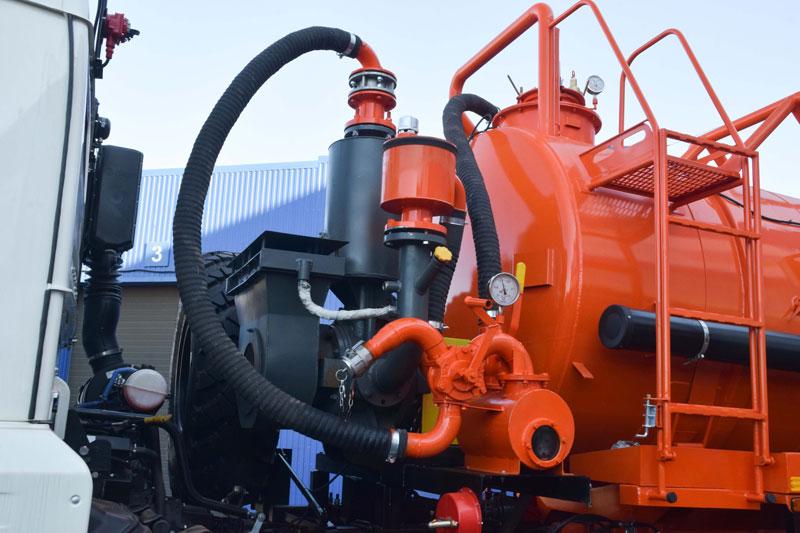

| Насос |
|
| Тип привода насоса | от КОМ, клиноременная передача |
| Компоненты системы защиты насоса и цистерны |
|
| Напорно-всасывающие рукава с соединительной арматурой |
Длиной 10 м – 1 шт., длиной 4 м – 2 шт. Ду 75, маслобензостойкие |

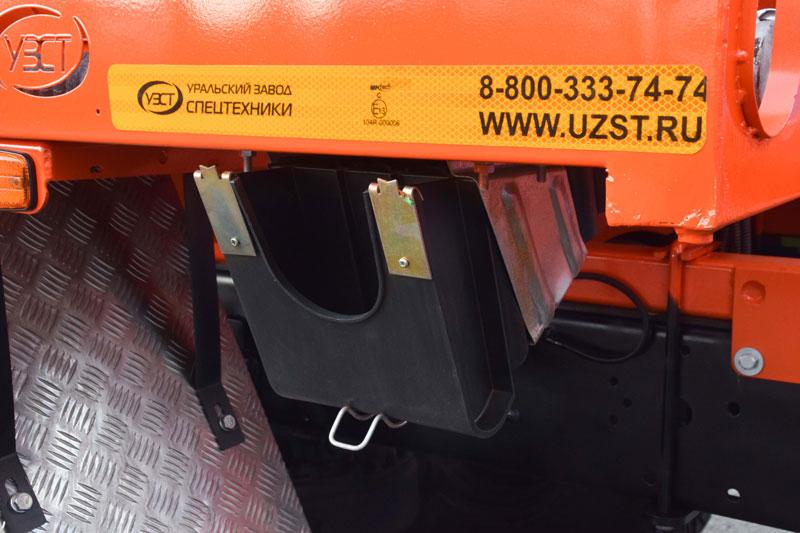

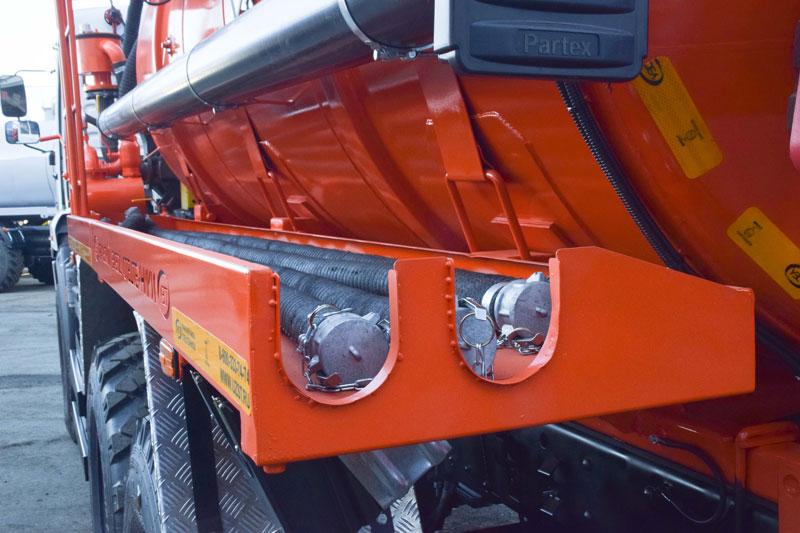

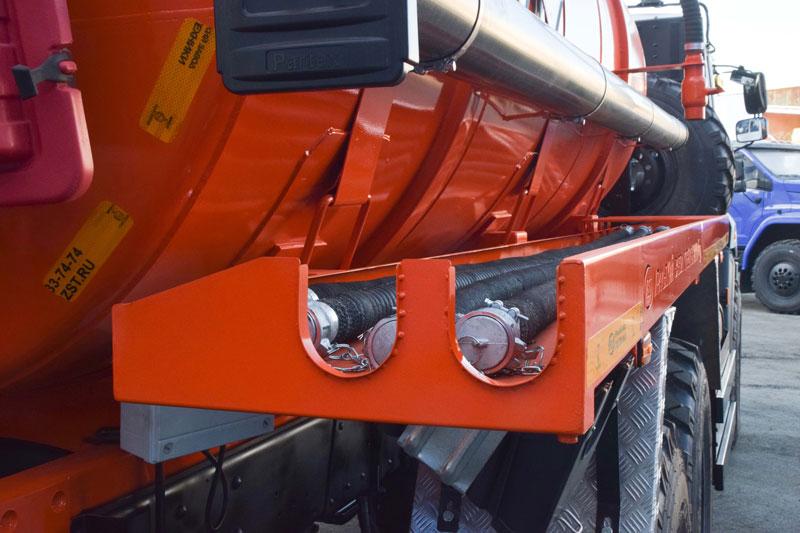

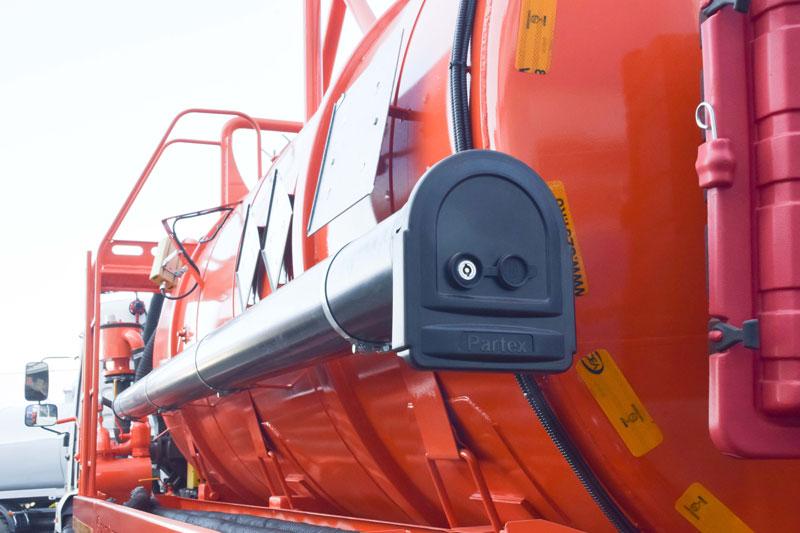

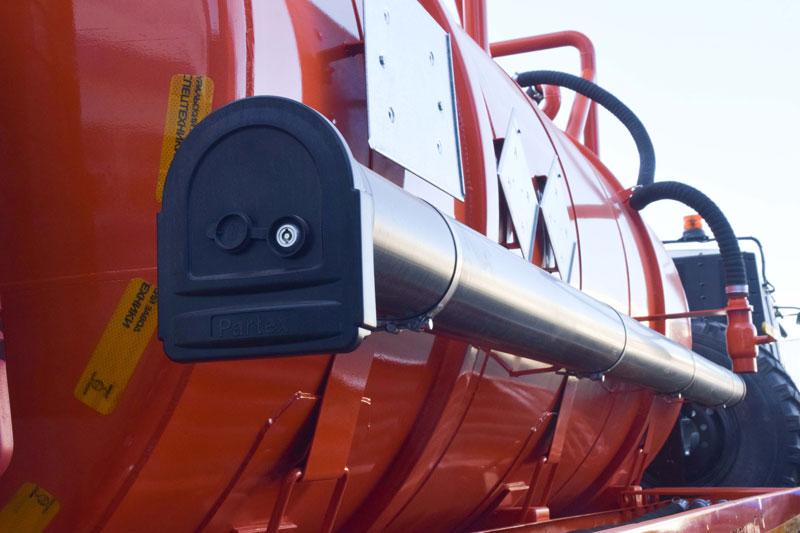

| Способ укладки рукавов | Герметичные пеналы |
| Указатель уровня наполнения | Механический, стрелочный, поплавкового типа |

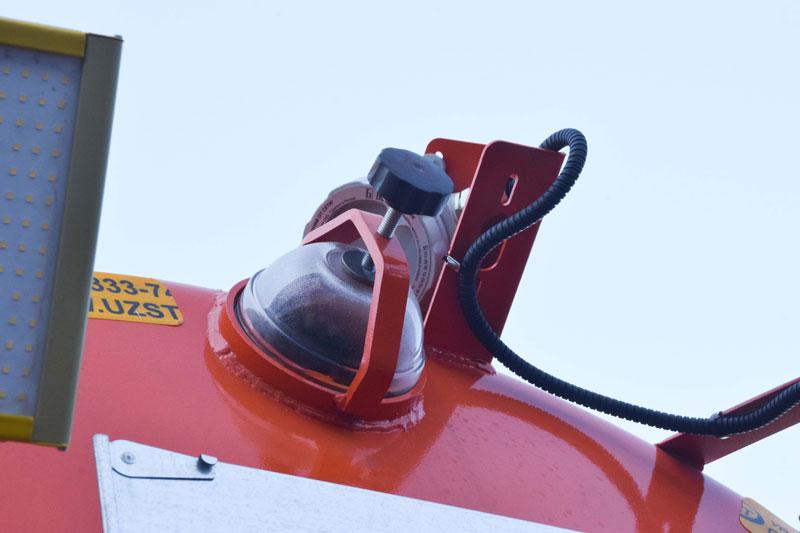

| Сигнализатор верхнего уровня транспортируемой жидкости | Во взрывобезопасном исполнении |

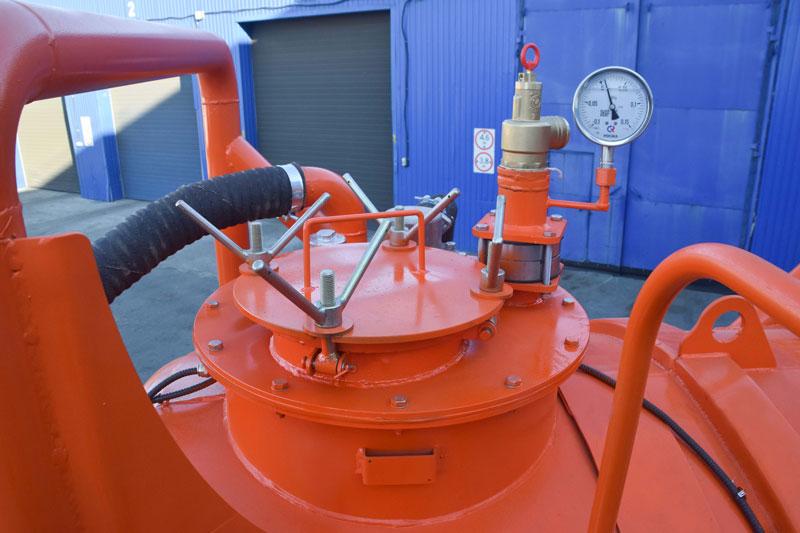

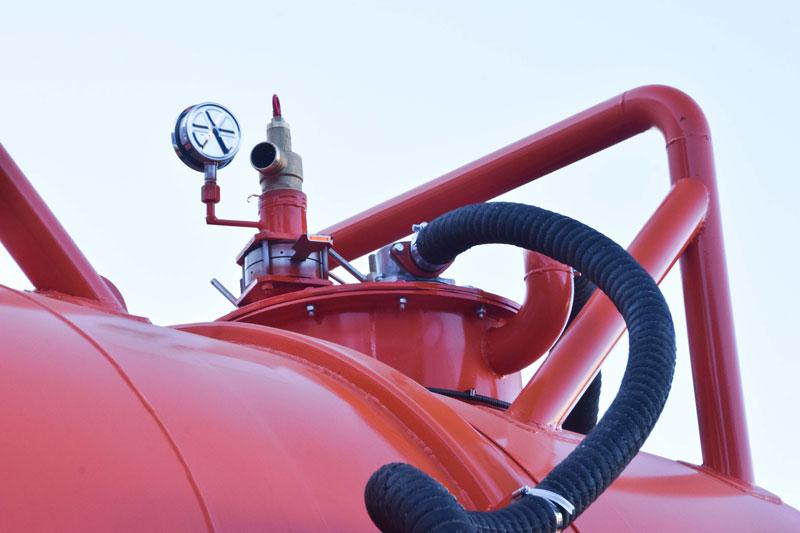

| Разрывная мембрана |
Установлена перед предохранительным клапаном. Она обеспечивает срабатывание не раньше момента, когда будет достигнуто давление, при котором предохранительный клапан начинает открываться, и не позже того момента, когда это давление достигнет испытательного давления цистерны. Разрывную мембрану снабжают хвостиком, содержащим маркировку с техническими характеристиками мембраны. В пространстве между ними установлен манометр для обнаружения разрыва, прокола или течи в мембране, которые могут нарушить срабатывание предохранительного клапана |
| Предохранительный клапан, настроенный на установочное давление и опломбирован | Настроен на автоматическое открытие при избыточном давлении, составляющем 0,95±0,05 от испытательного давления цистерны |
| Фара-прожектор | 2 шт., во взрывозащищенном исполнении |
| Особенности комплектации |
|

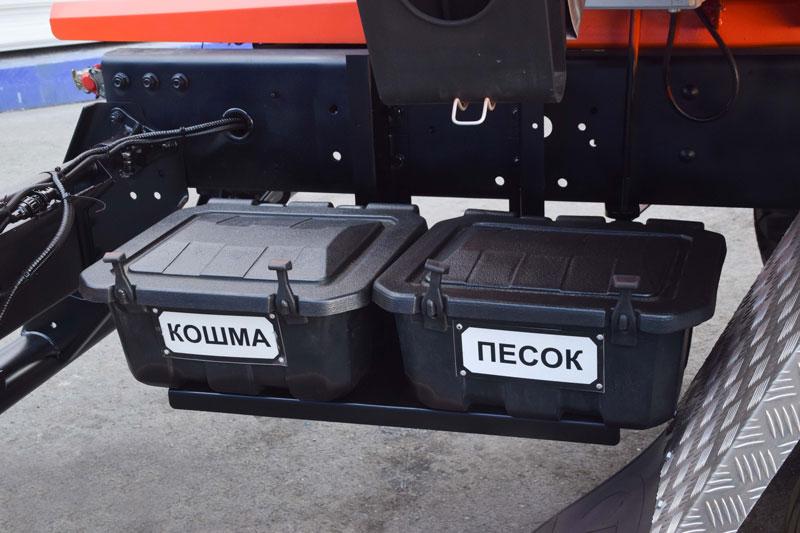

| Средства безопасности |
|
Агрегаты для сбора газового конденсата и нефти производства «Уральского завода спецтехники» имеют сертификат соответствия стандартам качества и безопасности на основании экспертных заключений ООО «НИИ Транснефть».
Конструктивные особенности агрегата сбора газового конденсата
