КМУ АНТ 14.7-3 (6000 кг)

КМУ АНТ 14.7-3 (6000 кг)
Код модели: 22110
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации КМУ АНТ 14.7-3 (6000 кг) в наличии
Скрыть наличие

Особенности производсва крано-манипуляторных установок
Онлайн-трансляция производства

Крано-манипуляторная установка АНТ 14.7-3
Материал Высокопрочные стали
Количество гидравлических выдвижных секций, шт. 3
Грузовой момент, тм 14,1

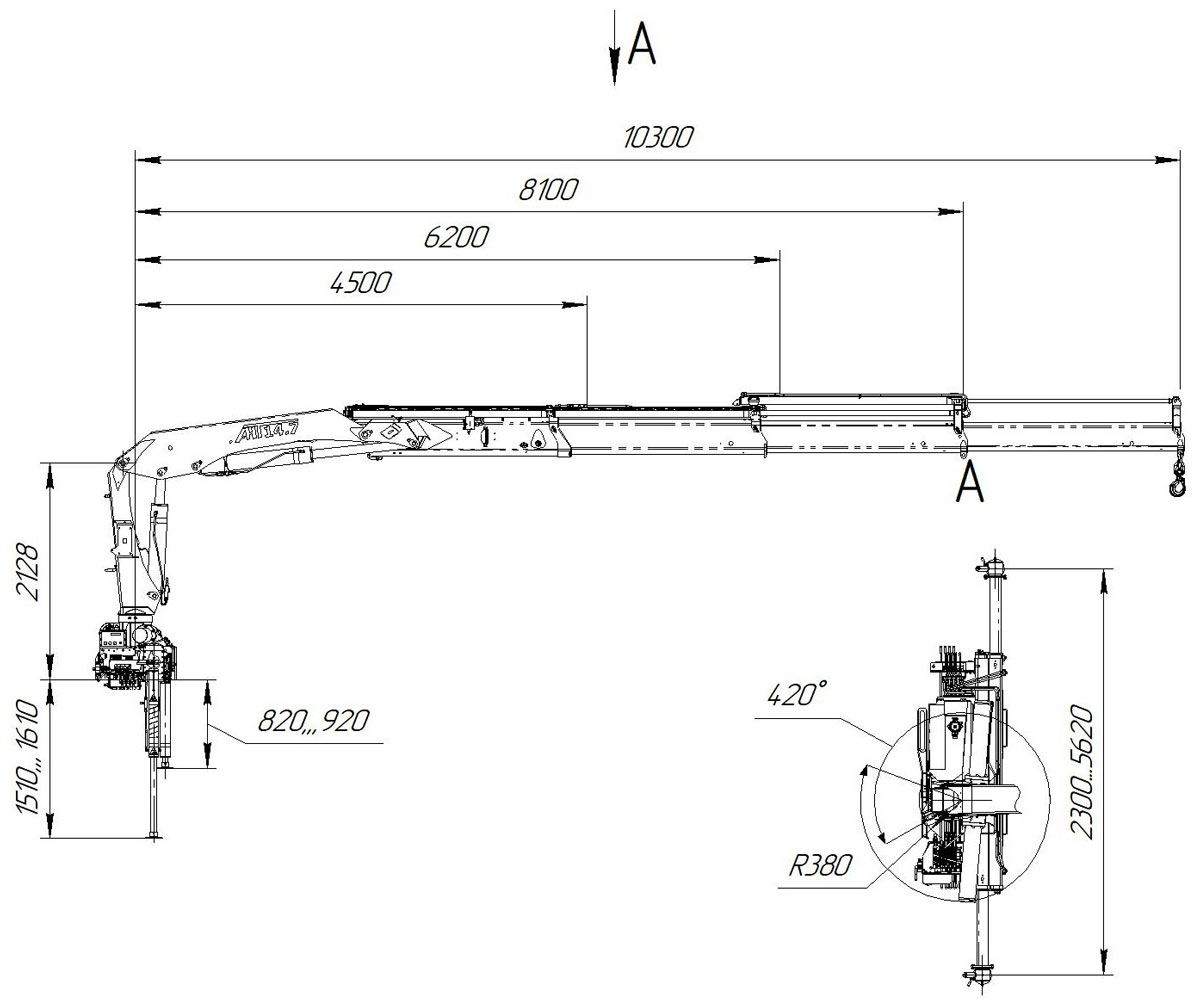

Максимальный вылет стрелы, м 10,1
Максимальная грузоподъемность, кг 6000
Грузоподъемность на максимальном вылете, кг 1230

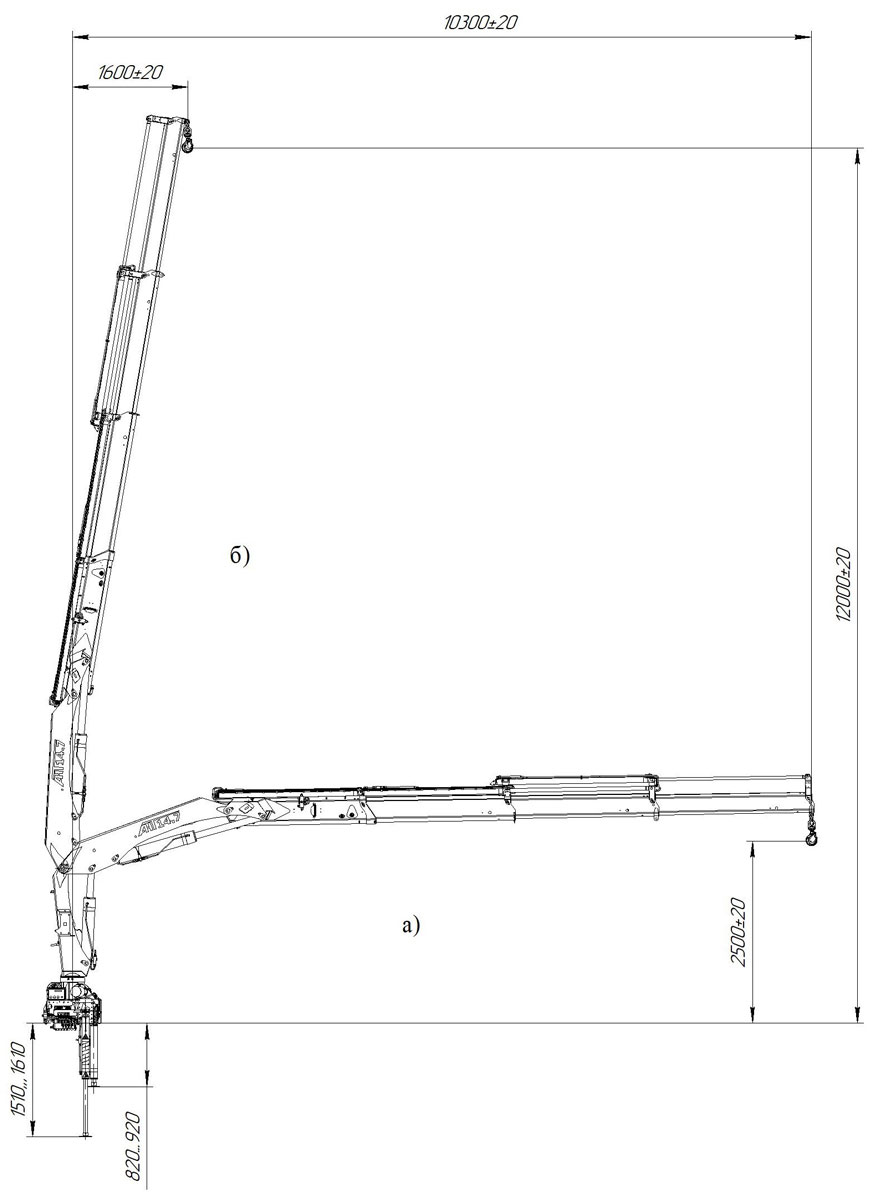

Максимальная высота подъема, м 12
Максимальная глубина опускания, м 6
Способ управления Гидравлический
Угол поворота колонны 420°
Место управления
  • С земли
  • С сиденья (опция)
  • Дистанционное управление (опция)
Транспортное положение опор Вверх
Тип выдвижных опор Гидравлические
База выдвижных опор, мм 5600
Стандартная база опор, мм 2290
Масса без гидронасоса, рабочей жидкости, кг 2150
Емкость гидробака, л (полная/max/min) 82/80/77
Производительность насоса, л/мин 40-45
Рабочее давление, МПа 30
Размер по осям шпилек, мм 707/728
Размер для монтажа на раме, мм 1100/1300

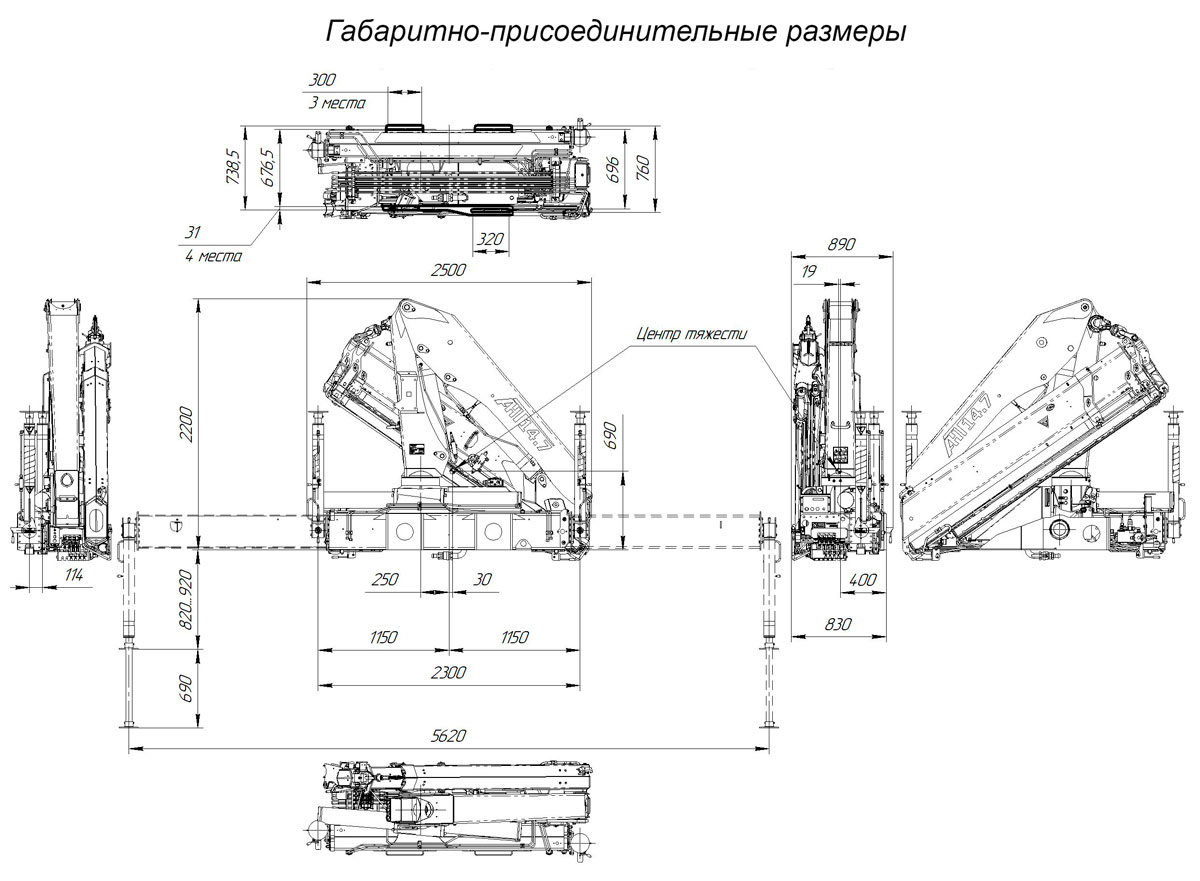

Габаритные размеры в транспортном положении (ДхШхВ), мм 2500х880х2200
Дополнительные опции

Гидравлический поворот опор

Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)

Управление с кресла на колонне

Защитный тент на кресло оператора

Увеличение вылета стрелы (одна гидравлическая секция)

Пассажирская одноместная люлька

Пассажирская двухместная люлька

Грузовая корзина

Дистанционное управление

Гидронасос

Гидравлическая лебедка

Дополнительная гидролиния

Гидростанция 380В

Бурильное оборудование

Лесной захват

Грейфер для сыпучих грузов

Грейфер для металлолома

Экскаваторный ковш

Утепление гидравлической обвязки



Назначение КМУ АНТ 14.7-3

Крано-манипуляторная установка АНТ 14.7-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 6000 кг.

Отличительные особенности КМУ АНТ 14.7-3

  • Стрела КМУ с Z-образной схемой складывания;
  • Стрелы и основание изготавливаются из высокопрочных сталей, что позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 2,15 тонны манипулятор способен поднимать грузы до 6,1 тонны. Максимальный вылет стрелы с гуськом составляет 10,1 м;

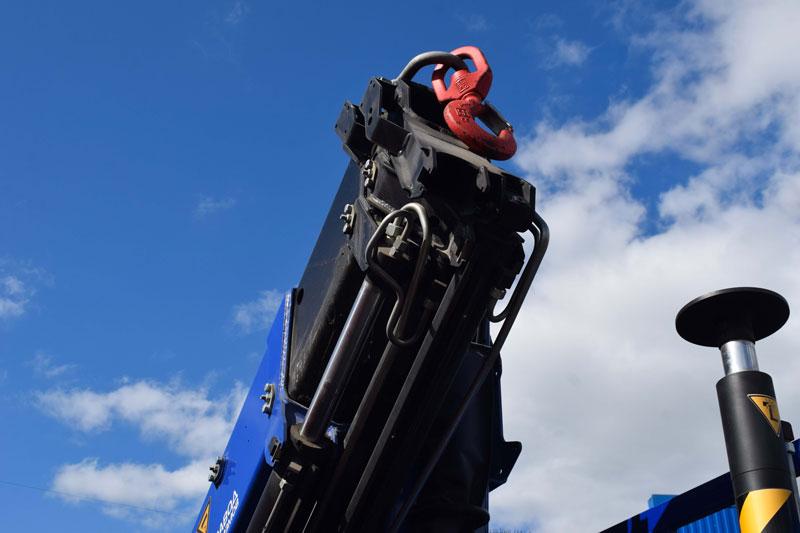

  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С;
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
    Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы крана-манипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Доработки КМУ
