КМУ АНТ 27-1 (9000 кг)

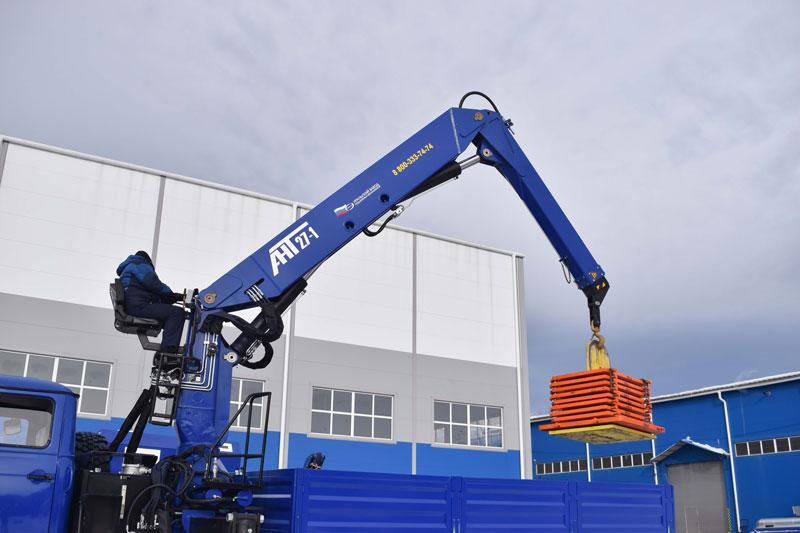

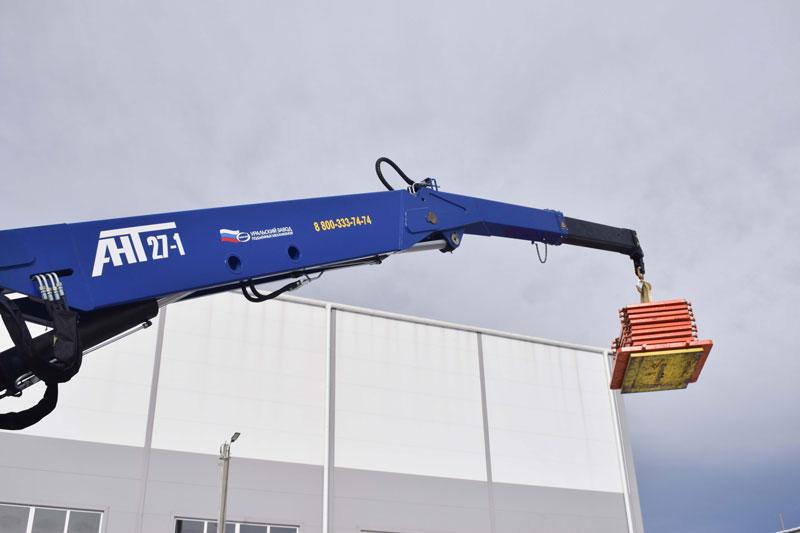

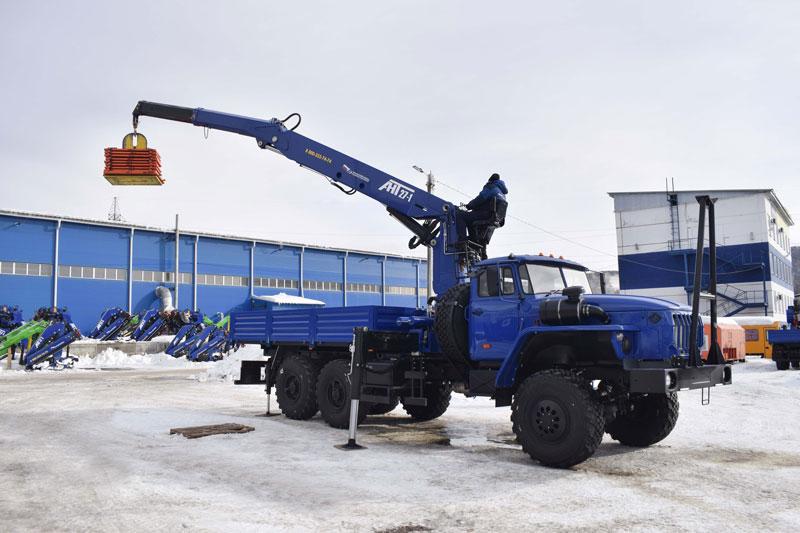

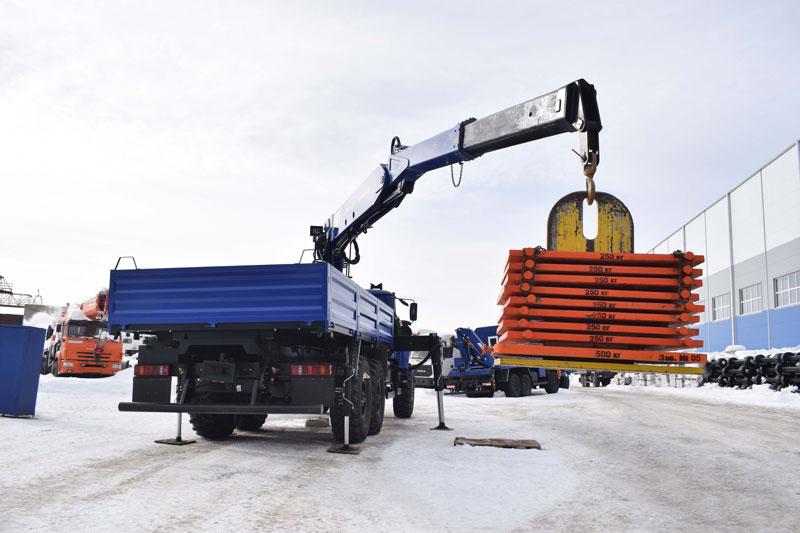

Общие фото

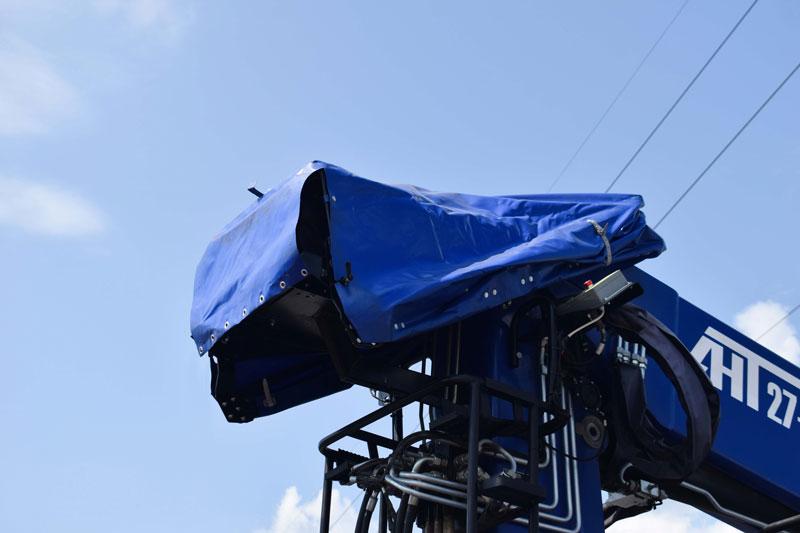

Фото узлов и агрегатов
Габаритный чертеж
| Технические характеристики КМУ АНТ 27-1 | ||
|---|---|---|
| Материал | Конструкционная низколегированная сталь 09Г2С | |
| Количество гидравлических выдвижных секций, шт. | 1 | |
| Грузовой момент, тм | 24,00 | 27,00* |
| Максимальная грузоподъемность, кг | 8 000 | 9 000 |
| Грузоподъемность на максимальном вылете, кг | 2 800 | 3 300 |
| Максимальный вылет стрелы, м | 8,53 | |
| Рабочая температура окружающей среды, °C | -40…+40 | |
| Максимальная высота подъема, м | 9,50 | |
| Максимальная глубина опускания, м | 2,20 | |
| Способ управления | Гидравлический | |
| Угол поворота колонны, град. | 390 | |
| Место управления | С сиденья | |
| Транспортное положение опор | Вниз | |
| Тип выдвижных опор | Гидравлические | |
| База опор, мм | 4 500 | |
| Масса без гидронасоса и рабочей жидкости, кг | 3 900 | |
| Емкость гидробака, л (полная/max/min) | 200 / 180 / 150 | |
| Производительность насоса, л/мин | 60 | |
| Рабочее давление, МПа | 26 | |
| Размер по осям шпилек, мм | 630 | |
| Размер для монтажа на раме, мм | 870 | |
| Габаритные размеры в транспортном положении, мм | 4 834 х 2 400 х 2 630 | |
| Дополнительные опции | ||
* Максимальная грузоподъемность данной модели КМУ составляет 9 т. Однако на популярных трехосных вездеходах, таких как КАМАЗ 43118 и УРАЛ 4320 грузоподъемность крана-манипулятора ограничивается до 8 т. Максимальная грузоподъемность 9 т. достигается при установке на автомобильное шасси грузоподъемностью не менее 20 т., либо на шасси санного типа или стационаром.
Каталог запасных частей КМУ АНТ 27-1
Назначение КМУ АНТ 27-1
Крано-манипуляторная установка АНТ 27-1 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 9000 кг.
Отличительные особенности КМУ АНТ 27-1
- Стрела КМУ с L-образной схемой складывания;
- При собственном весе в 3900 кг манипулятор способен поднимать грузы до 9 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 8 м;
- Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
- Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
- Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
Грузовысотные характеристики КМУ АНТ 27-1 (9000 кг)
