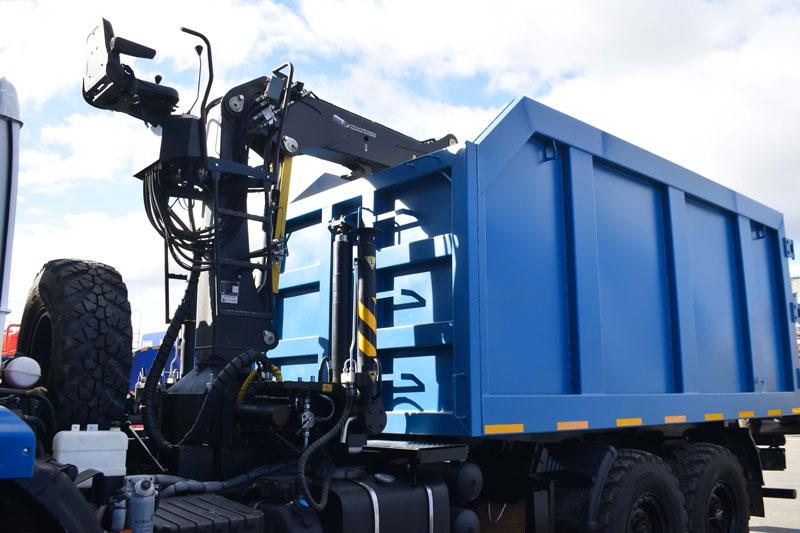

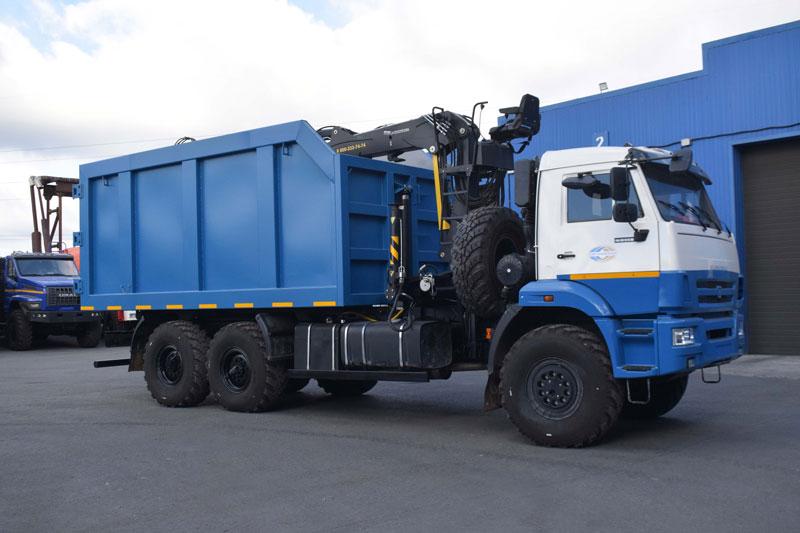

КМУ АНТ 10ММ для металлолома (3100 кг)

КМУ АНТ 10ММ для металлолома (3100 кг)
Код модели: 20485
Цена: 2 620 000 р.
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Крано-манипуляторная установка АНТ 10ММ для металлолома Есть в наличии 5 шт. Цена: 2620000 руб.
макс. г/п 3100 кг, макс. вылет 7,4 м, г/п на макс. вылете 1350 кг, груз. момент 10 тм, КМУ и 6-лепестковый грейфер для лома из высокопрочных сталей
Показать все модификации КМУ АНТ 10ММ для металлолома (3100 кг) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва крано-манипуляторных установок
Онлайн-трансляция производства

Гидравлический манипулятор АНТ 10ММ
Материал Высокопрочная сталь
Количество выдвижных секций 1 шт.
Грузовой момент 10 тм
Грузоподъемность на минимальном вылете 3100 кг
Грузоподъемность на максимальном вылете 1350 кг
Максимальный вылет стрелы 7,4 м
Максимальная высота подъема 9,6 м
Рекомендуемая площадь поперечного сечения захвата при сомкнутых концах челюстей 0,35 м2
Способ управления Гидравлический
Угол поворота колонны 425°
Угол поворота вала ротатора Бесконечно
Место управления С сиденья
Тип выдвижных опор Гидравлические
База выдвижных опор 3765 мм
Стандартная база опор 2470 мм
Масса манипулятора (без гидронасоса, рабочей жидкости) 1830 кг
Объем маслобака, не менее 200 л
Расход рабочей жидкости 60 л/мин
Рабочее давление 24 МПа
Размер по осям шпилек 575 мм
Размер для монтажа на раме 656 мм
Момент поворота в горизонтальной плоскости, не менее 24 кНм (2448 kgf.m)
Габаритные размеры в транспортном положении (ДхШхВ), не более 5300х2470х2565 мм
Технические характеристики грейфера для погрузки лома
Материал Высокопрочная сталь

Объем захвата

0,25 м3
Максимальная грузоподъемность 2000 кг
Масса 390 кг
Количество лепестков 6 шт.
Тип привода механизмов Гидравлический
Гидроцилиндр поршневой
  • количество – 6 шт.
  • диаметр поршня – 63 мм
  • диаметр штока – 40 мм
  • ход поршня – 140 мм
  • усилие втягивания/выдвижения – 64,8/96,2 кН
  • номинальное давление рабочей жидкости – не более 30 МПа
Габариты при сомкнутых лепестках
  • ширина – не более 1050 мм
  • высота – не более 850 мм
Габариты при разомкнутых лепестках
  • ширина – не более 1620 мм
  • высота – не более 720 мм
Дополнительные опции

Гидронасос

Гидростанция 380В

Защитный тент на кресло оператора





ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используется высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.

Отличительные особенности КМУ АНТ 10ММ:

  • Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы крана манипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. КМУ относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от -40 °С до +40 °С.


Доработки КМУ
Пояснение по грузоподъемности
