КМУ АНТ 20-5ТЛ (тросовая) (7500 кг)

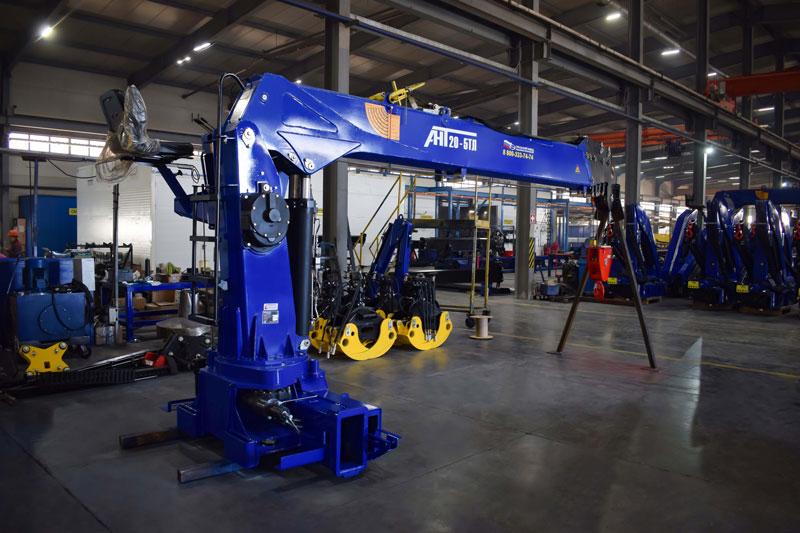

Общие фото
Фото узлов и агрегатов
Габаритный чертеж
| Технические характеристики КМУ АНТ 20-5ТЛ | |
|---|---|
| Материал | Высокопрочная сталь |
| Грузовой момент, тм | 20 (21*) |
| Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр | 7,5/2* |
| Грузоподъемность нетто на максимальном вылете стрелы, тонн/метр | 0,35/20,3* |
| Максимальный вылет стрелы, м | 20,3 |
| Минимальный вылет стрелы, м | 1,2 |
| Минимальный рабочий вылет стрелы, м | 2,5 |
| Угол поворота колонны, град. | 360 (непрерывно) |
| Угол наклона стрелы/скорость, град./сек. | От -17 до +80 / 18 |
| Скорость вращения, об/мин | 2 |
| Максимальная высота подъема, м | 23 |
| Максимальный рабочий радиус, м | 20,3 |
| Максимальная глубина опускания | 19,5 м |
| Крутящий момент механизма поворота, тм | 2 |
| Место управления | С сиденья |
| Опорные балки | С гидравлическим приводом |
| Лебедка |
С гидравлическим приводом Диаметр – 10 мм Длина – 120 м |
| Расход рабочей жидкости, л/мин | 60 |
| Рабочее давление, bar | 240 |
| Выносной гидробак, л | 170 л |
| Масса КМУ, кг | 3970 |
| Дополнительные опции | |
* Значения грузоподъемности даны без учета массы крюковой подвески (50 кг).
Массу крюковой подвески, стропов и других вспомогательных принадлежностей следует вычитать из указанных значений.
ВАЖНО ЗНАТЬ: Еще одной особенностью модели КМУ АНТ 20-5 ТЛ является отрицательный угол наклона, то есть стрела может опускаться ниже уровня горизонта на 17°, что упрощает ее обслуживание, так как для осмотра теперь не требуется лестница или стремянка. Также облегчается монтаж люльки и обеспечивается комфортный доступ в нее с земли.
Каталог запасных частей КМУ АНТ 20-5ТЛ
ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используются высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.
Грузовысотные характеристики КМУ АНТ 20-5ТЛ
Отличительные особенности КМУ АНТ 20-5ТЛ:
- Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
- На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
- У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
- Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
- Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
Требования надёжности
Срок службы крана манипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. КМУ относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от -40 °С до +40 °С.
