КМУ АНТ 12-4 (3870 кг)
Габаритный чертеж
Технические характеристики КМУ АНТ 12-4 | |
---|---|
Материал | Конструкционная низколегированная сталь 09Г2С |
Количество гидравлических выдвижных секций, шт. | 4 |
Грузовой момент, тм | 11,50 |
Максимальная грузоподъемность, кг | 3 870 |
Грузоподъемность на максимальном вылете, кг | 770 |
Максимальный вылет стрелы, м | 12,56 |
Рабочая температура окружающей среды, °C | -40…+40 |
Максимальная высота подъема, м | 14,27 |
Максимальная глубина опускания, м | 10,46 |
Способ управления | Гидравлический |
Угол поворота колонны, град. | 390 |
Место управления | С земли |
Транспортное положение опор | Вниз |
Тип выдвижных опор | Механические |
Стандартная база опор, мм | 3 700 |
База опор с увеличенным вылетом, мм | 5 400 |
Масса без гидронасоса, рабочей жидкости, кг | 2 300 |
Емкость гидробака, л (полная / max / min) | 135 / 125 / 116 |
Производительность насоса, л/мин | 32 |
Рабочее давление, МПа | 28 |
Размер по осям шпилек, мм | 720 |
Размер для монтажа на раме, мм | 1054 |
Габаритные размеры в транспортном положении, мм | 2 500 х 865 х 2235 |
Дополнительные опции | |
Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ) |
|
Каталог запасных частей КМУ АНТ 12-4
Назначение КМУ АНТ 12-4

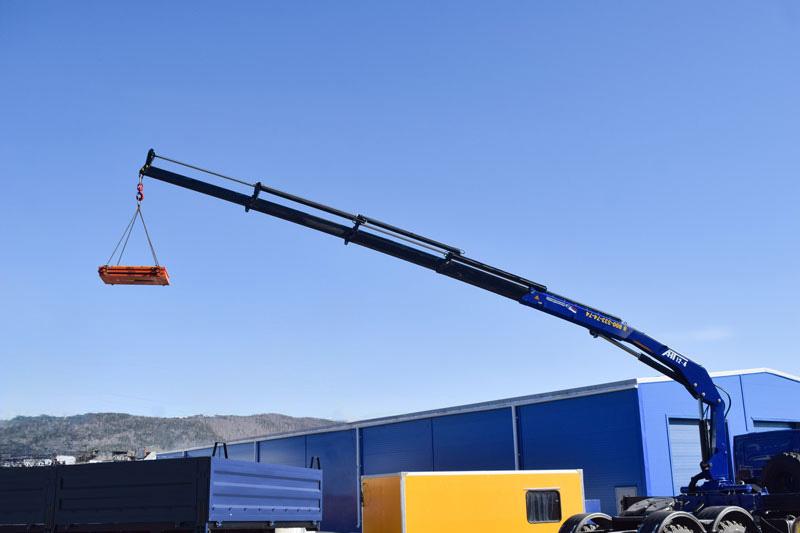

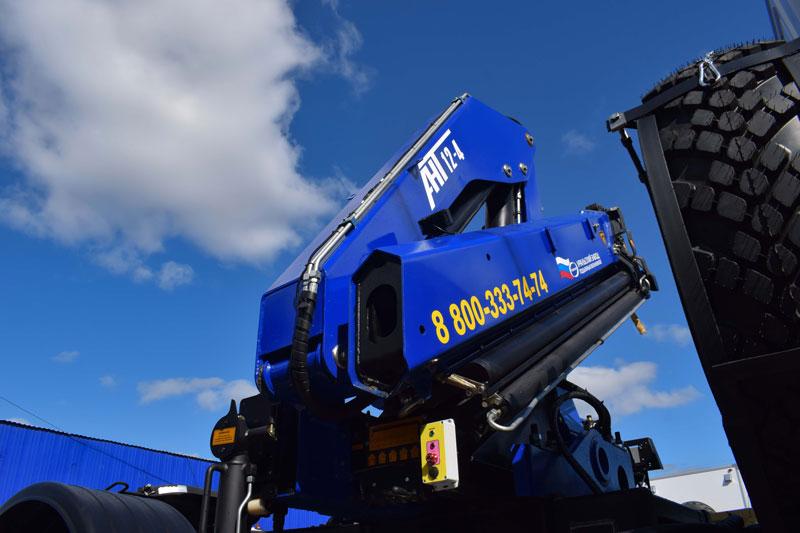

Крано-манипуляторная установка АНТ 12-4 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 3870 кг.
Габаритно-присоединительные параметры КМУ АНТ 12-4
Отличительные особенности КМУ АНТ 12-4
- Стрела КМУ с Z-образной схемой складывания;
- При собственном весе в 2280 кг манипулятор способен поднимать грузы до 5,8 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 12,3 м;
- Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
- Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
- Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
Грузовысотные характеристики КМУ АНТ 12-4 (3870 кг)
