КМУ АНТ 7.8-3ТЛ (тросовая) (3030 кг)

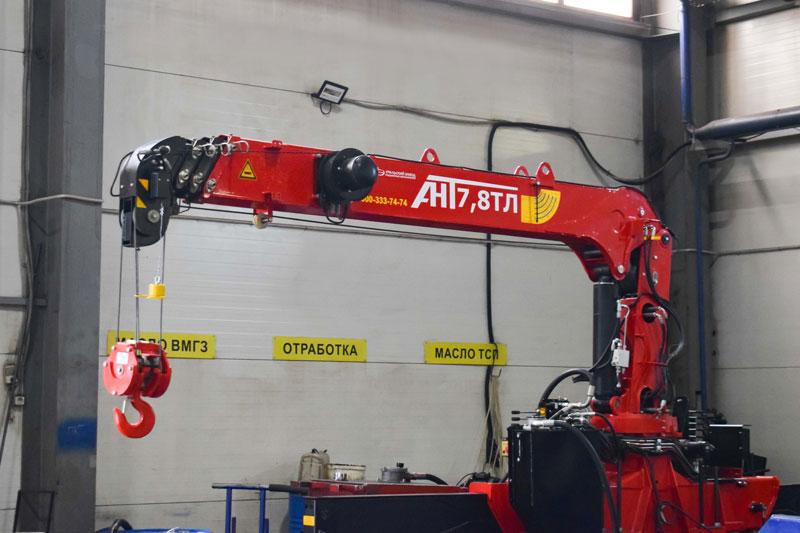

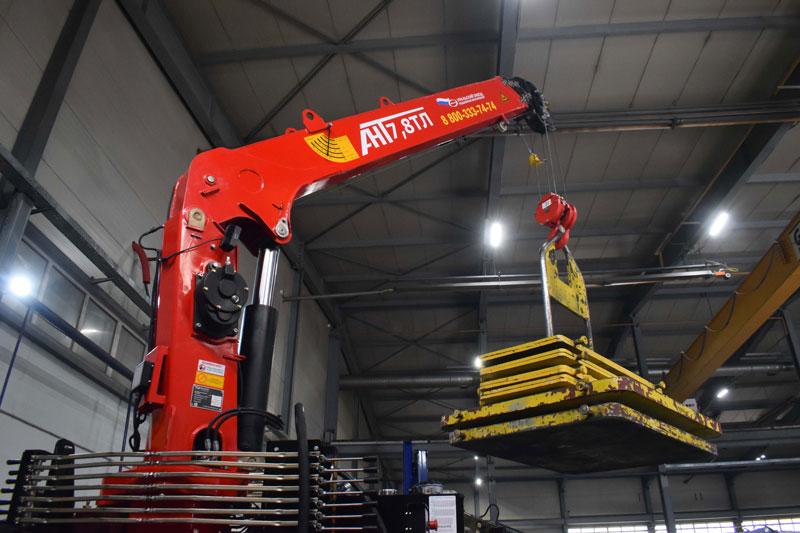

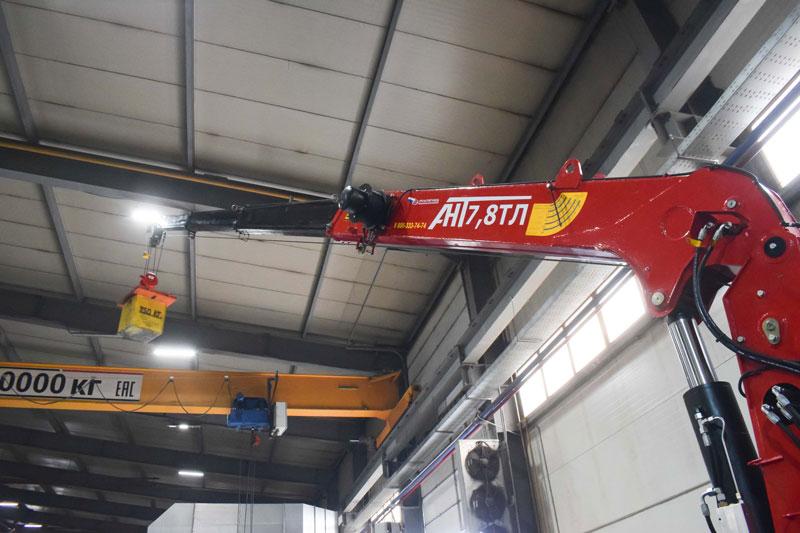

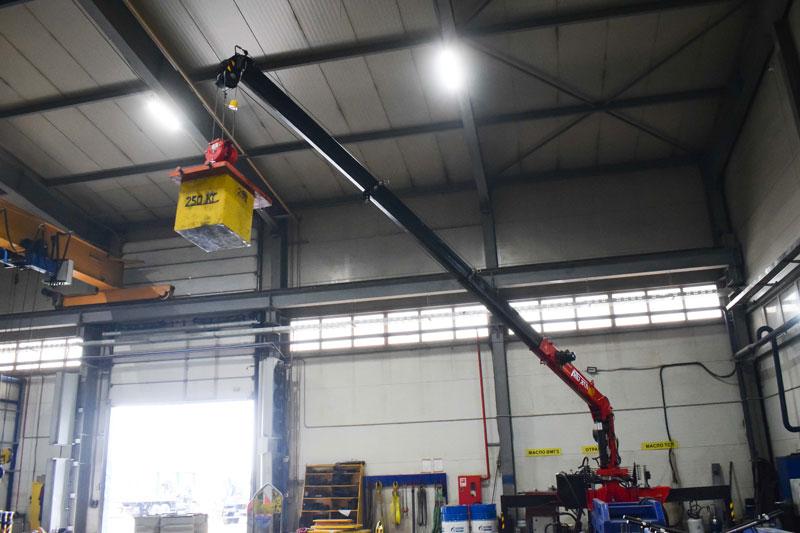

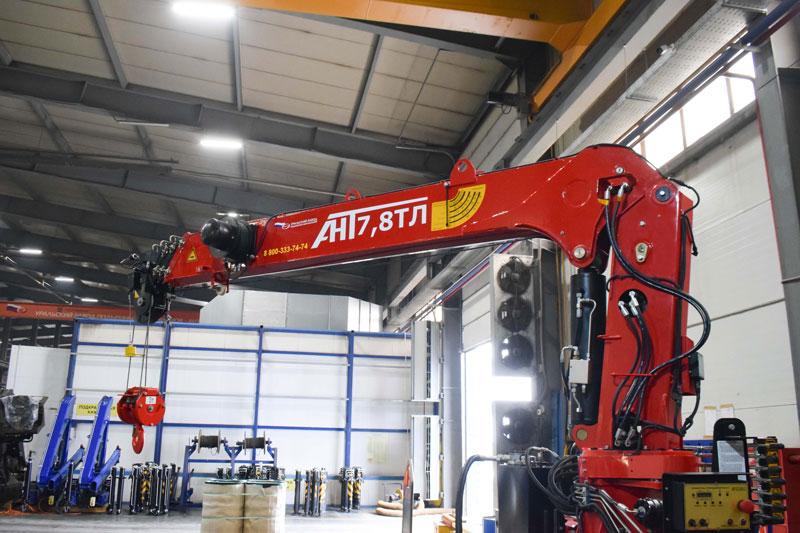

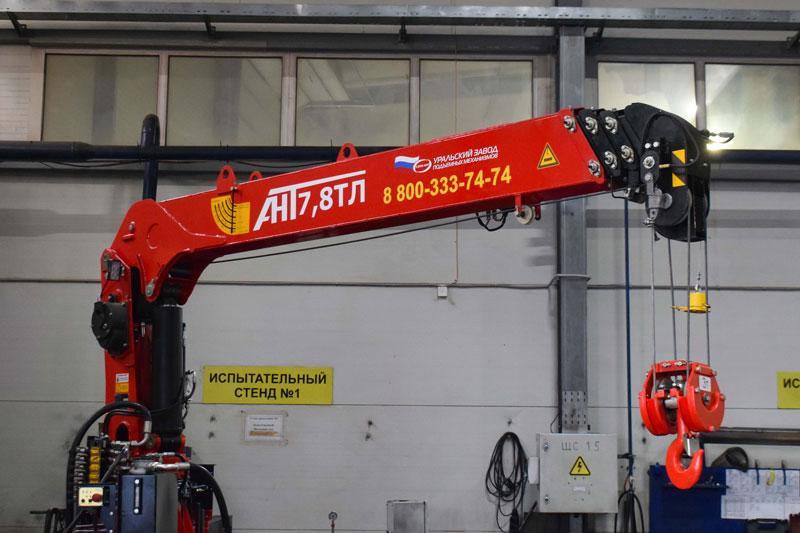

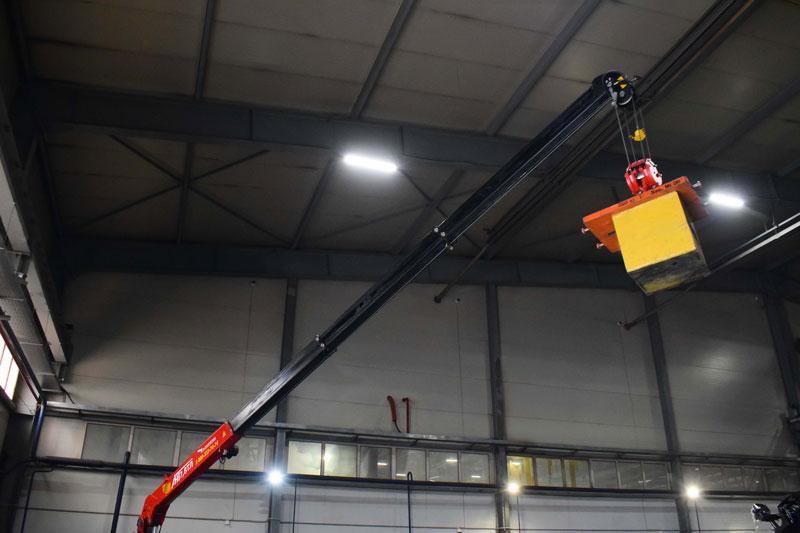

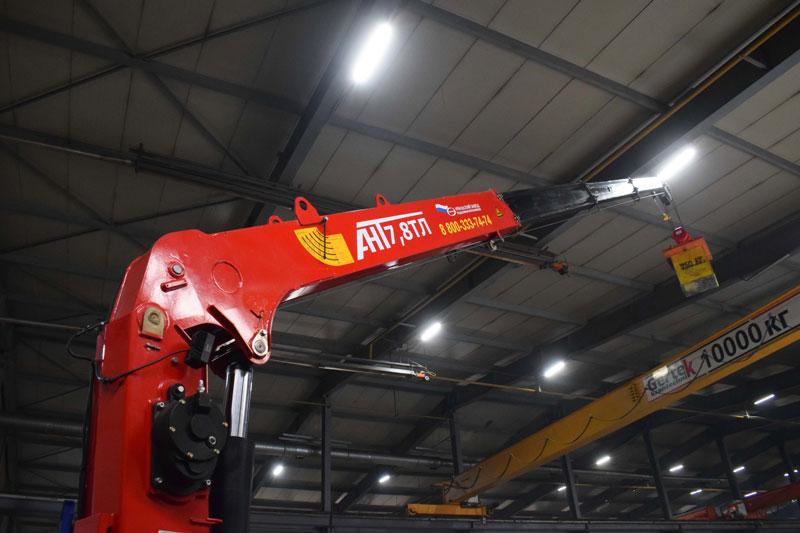

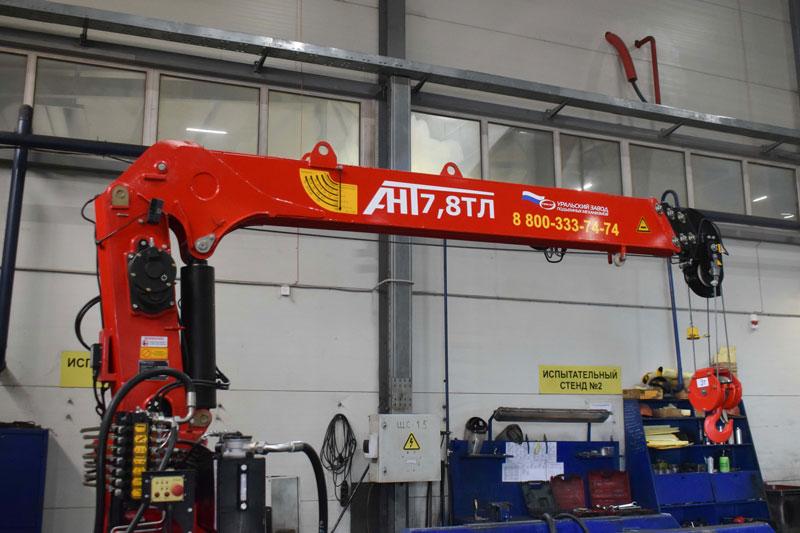

Общие фото

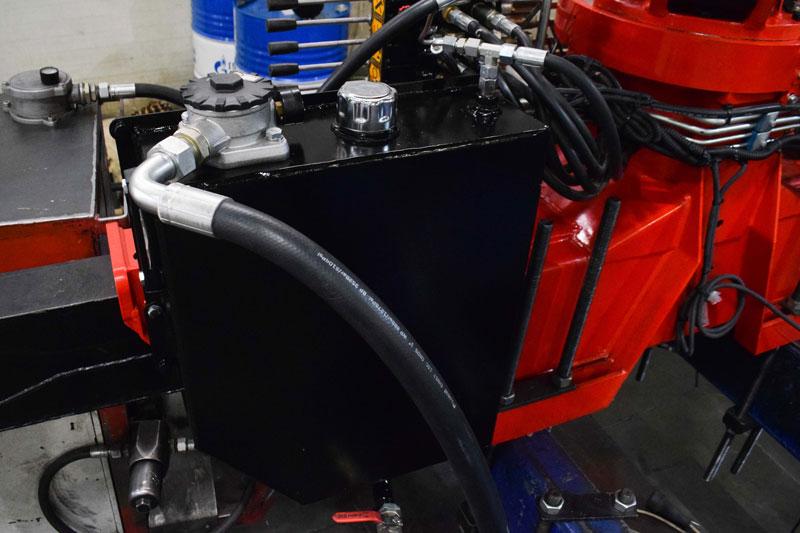

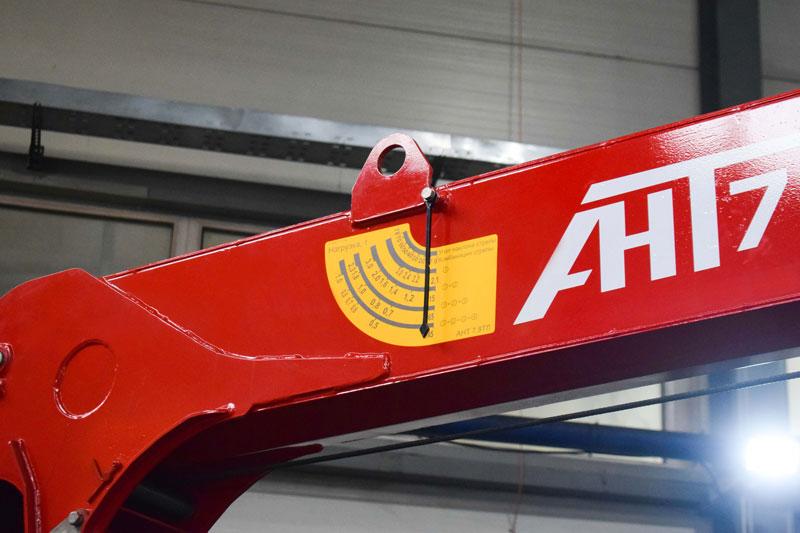

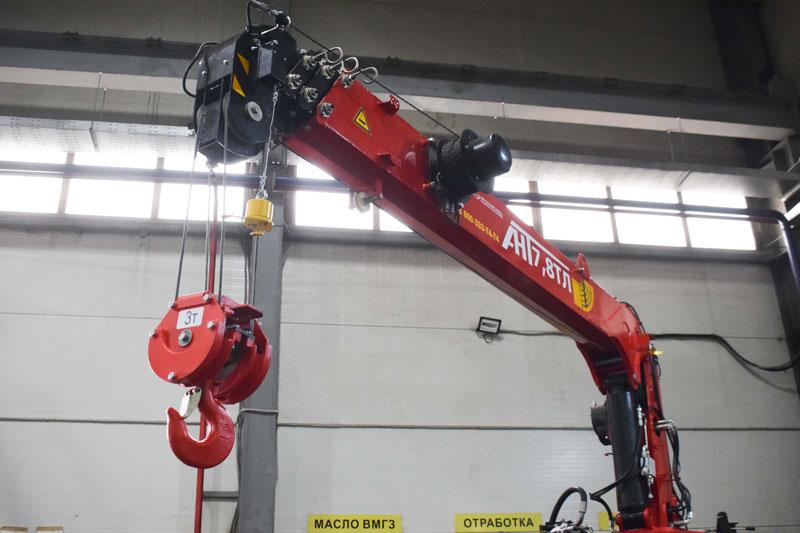

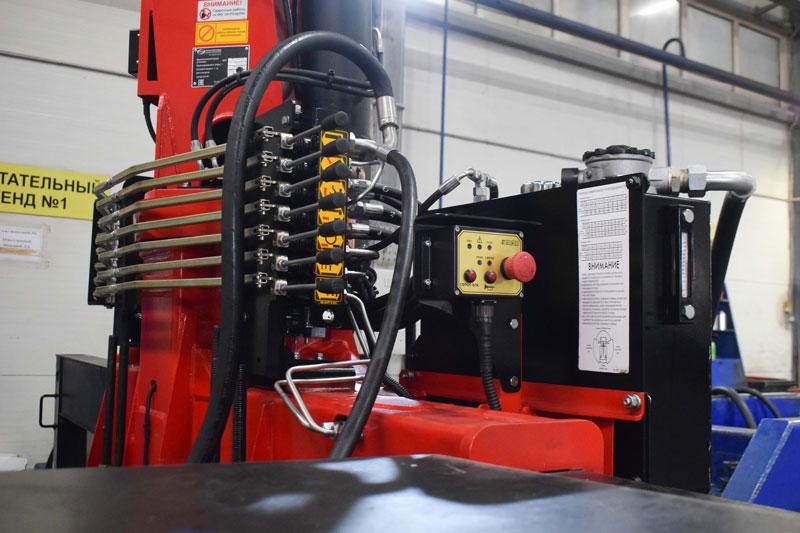

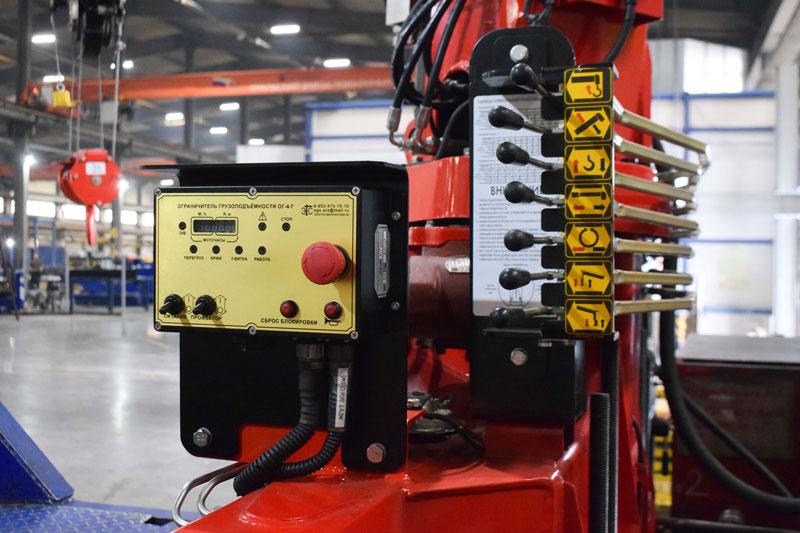

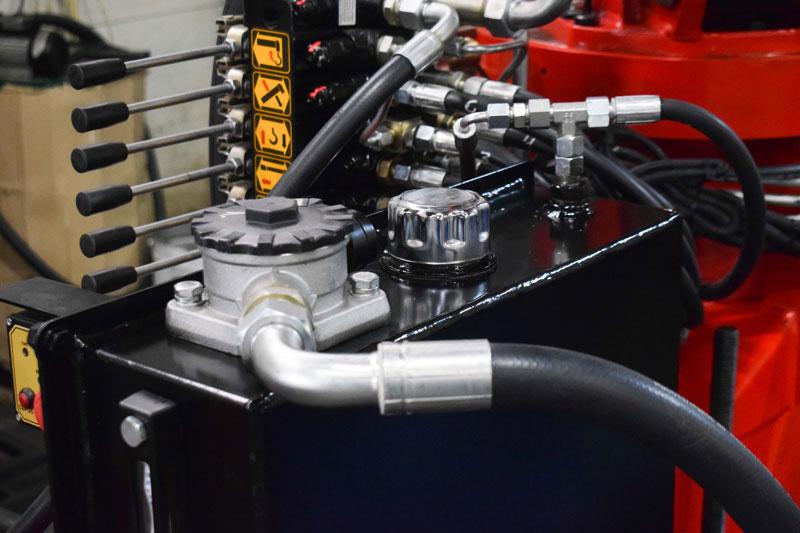

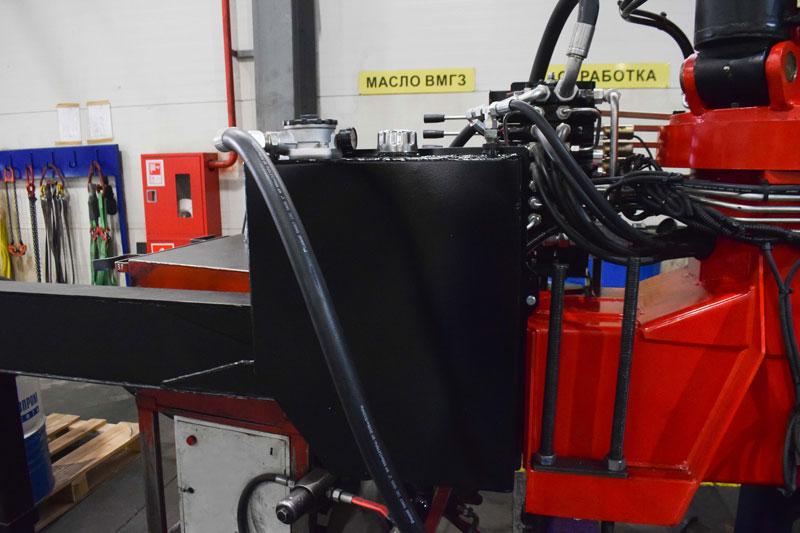

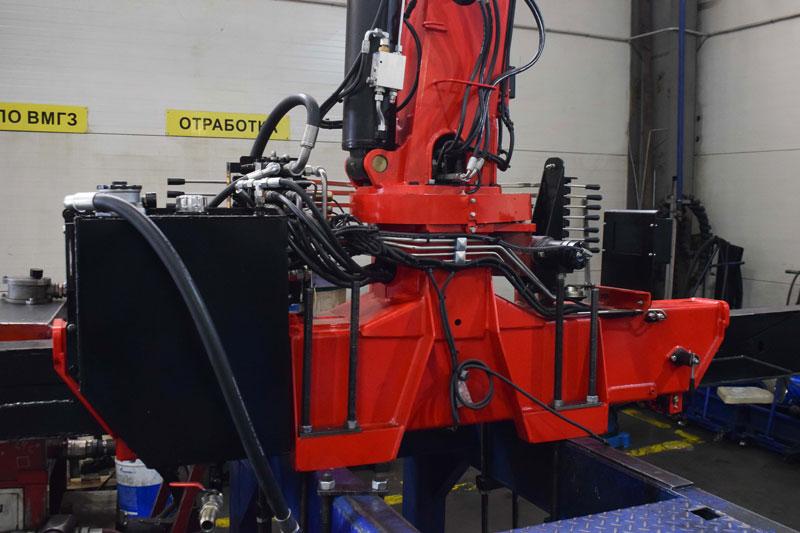

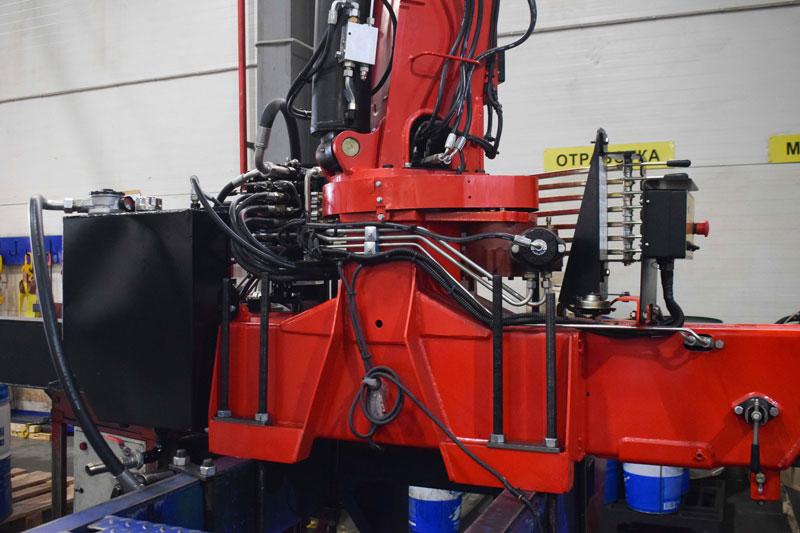

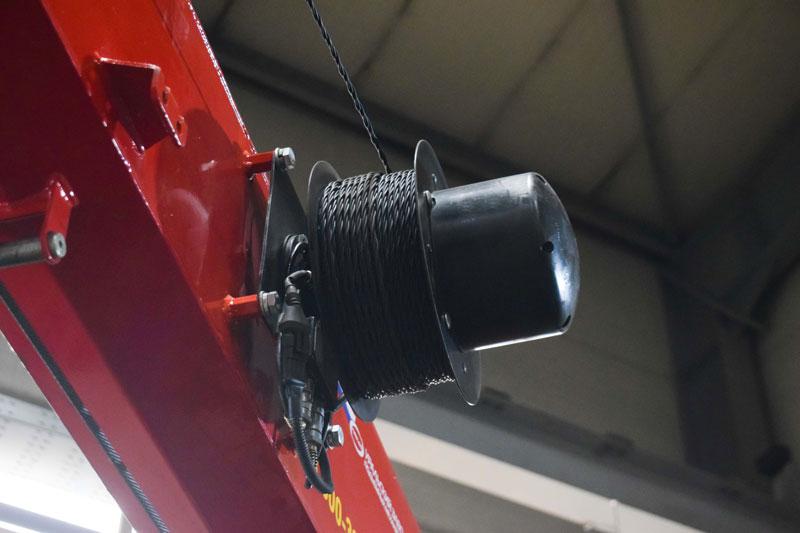

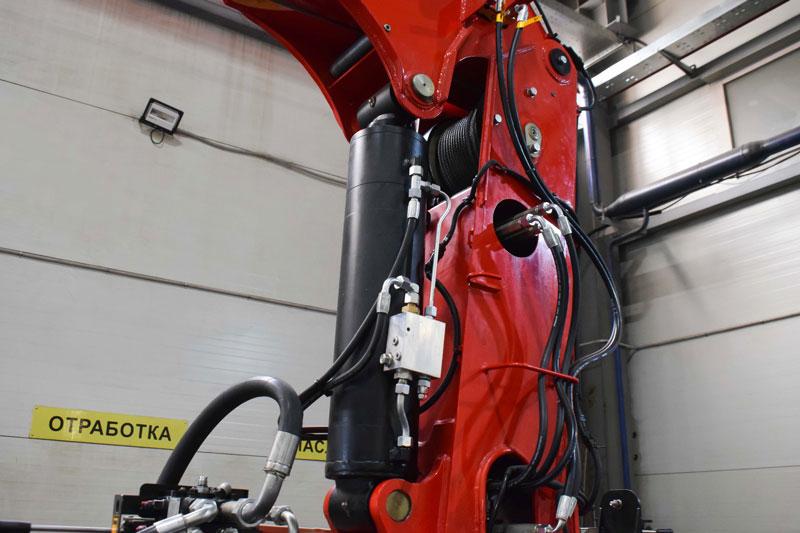

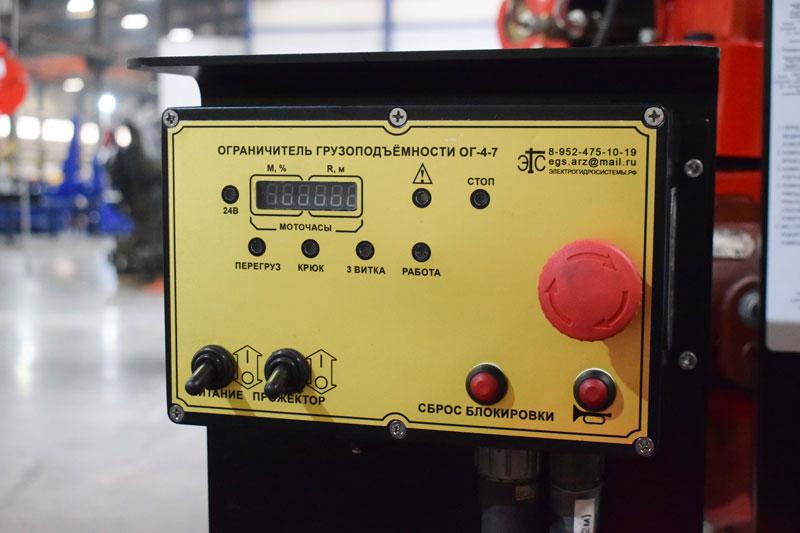

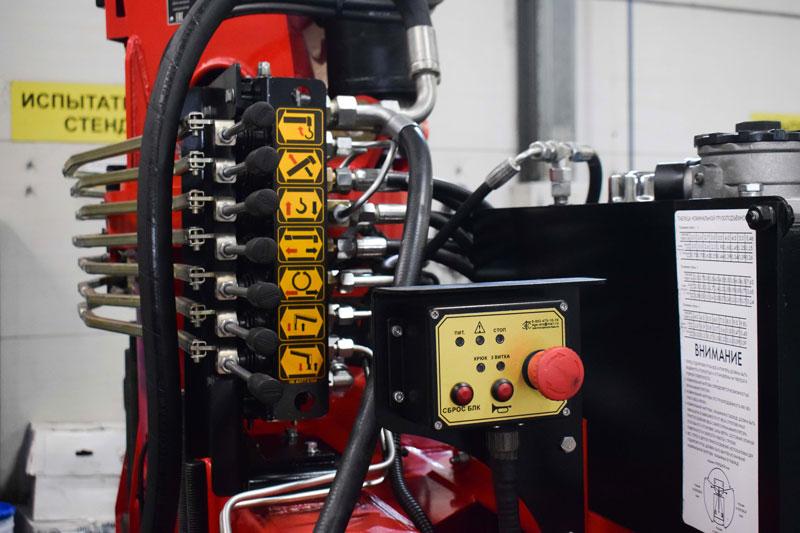

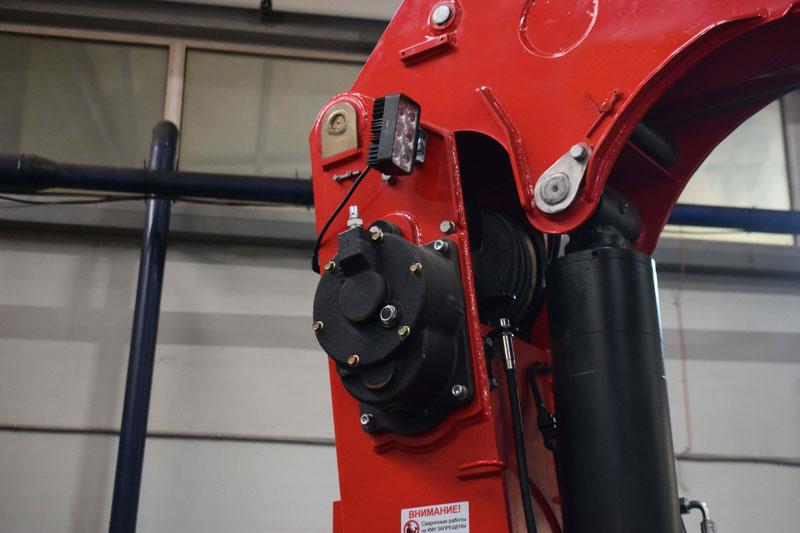

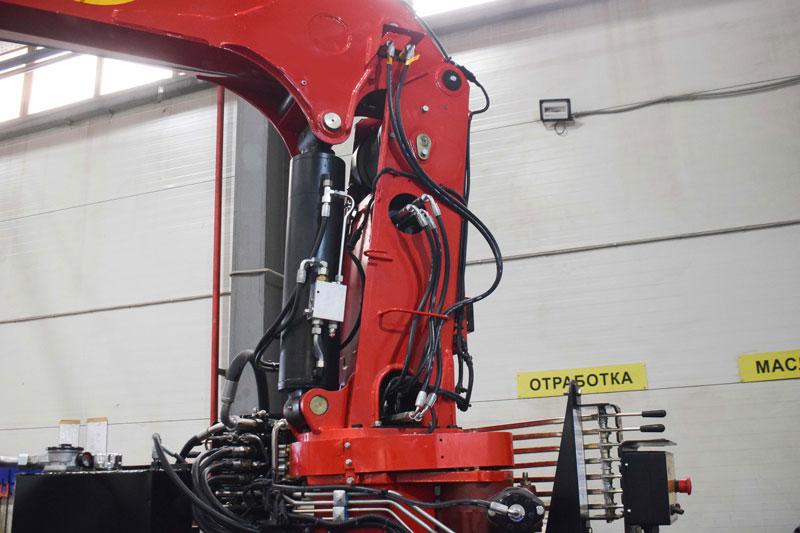

Фото узлов и агрегатов
Крано-манипуляторные установки АНТ — собственная разработка Уральского Завода Подъемных Механизмов!

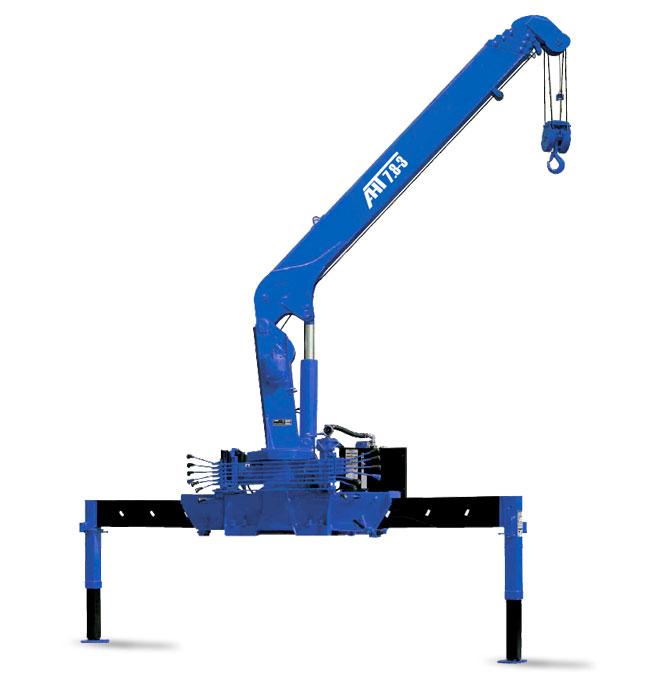

Тросовая краноманипуляторная установка АНТ 7.8-3

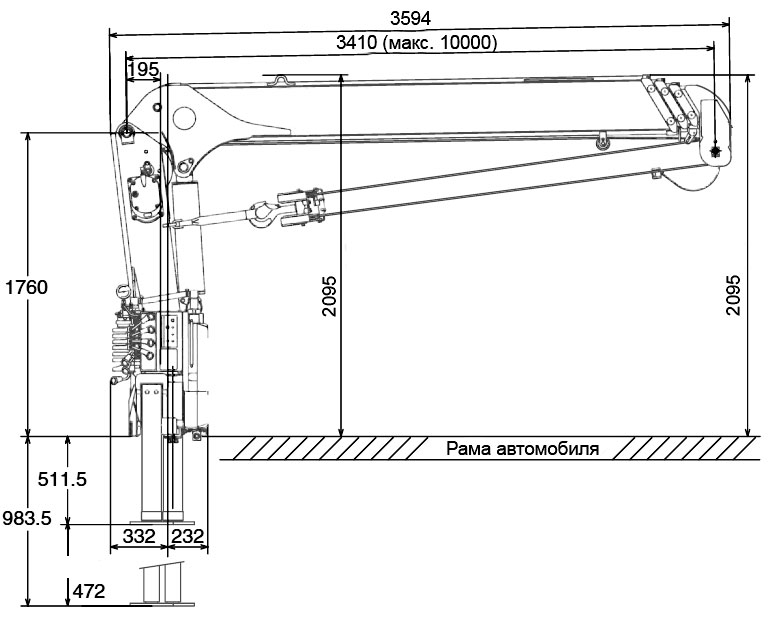

Габаритный чертеж
| Технические характеристики КМУ АНТ 7.8-3ТЛ | |
|---|---|
| Материал* |
|
| Количество выдвижных секций, шт. | 3 |
| Грузовой момент, тм | 7,88 |
| Максимальная грузоподъемность, кг | 3030 |
| Грузоподъемность на максимальном вылете, кг (без учета крюка) | 480 |
| Максимальный вылет стрелы, м | 9,81 |
| Максимальная высота подъема, м | 11,4 |
| Максимальная глубина опускания, м | 11,5 |
| Скорость вращения, об/мин | 2 |
| Способ управления | Гидравлический |
| Угол подъема стрелы, град | 1…72 |
| Угол поворота колонны, град | 360 (непрерывно) |
| Место управления | С земли |
| Транспортное положение опор | Вниз |
| Тип выдвижных опор | Механические |
| База выдвижных опор, мм | 4200 |
| Масса без гидронасоса, рабочей жидкости, кг | 1220 |
| Емкость гидробака, л (полная/max/min) | 40 |
| Производительность насоса, л/мин | 50 |
| Рабочее давление, МПа | 21 |
| Размер по осям шпилек, мм | 410 |
| Габаритные размеры в транспортном положении (ДхШхВ), мм: | 3620х2150х2600 |
| Дополнительные опции | |
| Невыдвижные дополнительные опоры на Урал, Камаз (если межосевое расстояние менее 4100 мм) | |
| Выдвижные дополнительные опоры на Урал, Камаз | |
| Дистанционное управление | |
| Грузовая корзина | |
| Пассажирская одноместная люлька | |
| Пассажирская двухместная люлька | |
| Гидронасос | |
| Гидростанция 380В | |
* ВАЖНО ЗНАТЬ: Силовой каркас данной модели КМУ спроектирован с использованием рациональной комбинации сталей. Высокопрочная сталь используется в наиболее нагруженных узлах, обеспечивая максимальную несущую способность. Конструкционная сталь 09Г2С, применяемая во вспомогательных элементах, гарантирует необходимую надежность конструкции. Такое распределение материалов обеспечивает оптимальный баланс прочностных характеристик, повышая надежность и обеспечивая длительный ресурс эксплуатации КМУ в различных климатических условиях.
Назначение КМУ АНТ 7.8-3ТЛ
Крано-манипуляторная установка АНТ 7.8-3ТЛ предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 3030 кг.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

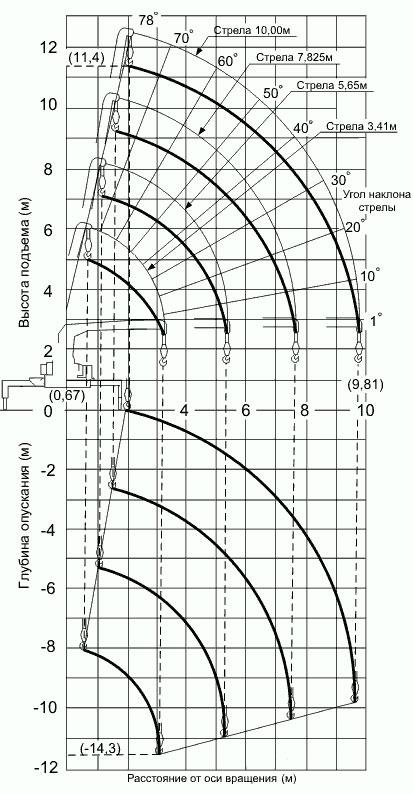

Грузовысотные характеристики КМУ АНТ 7.8-3ТЛ (тросовая) (3030 кг)
