КМУ АНТ 40-4ТЛ (тросовая) (16000 кг)

КМУ АНТ 40-4ТЛ (тросовая) (16000 кг)
Код модели: 22270
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки

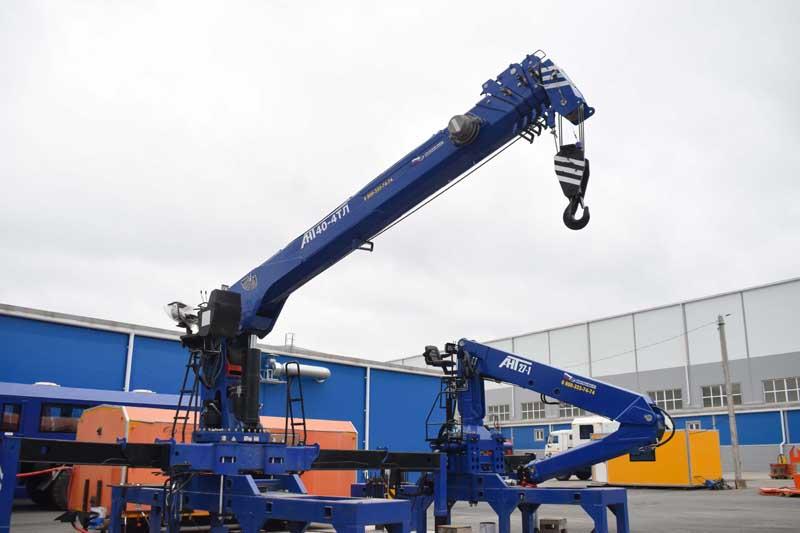

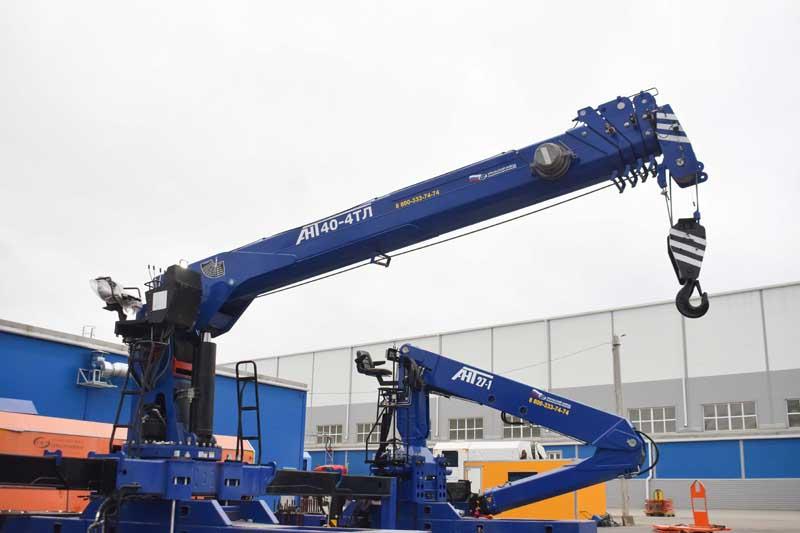

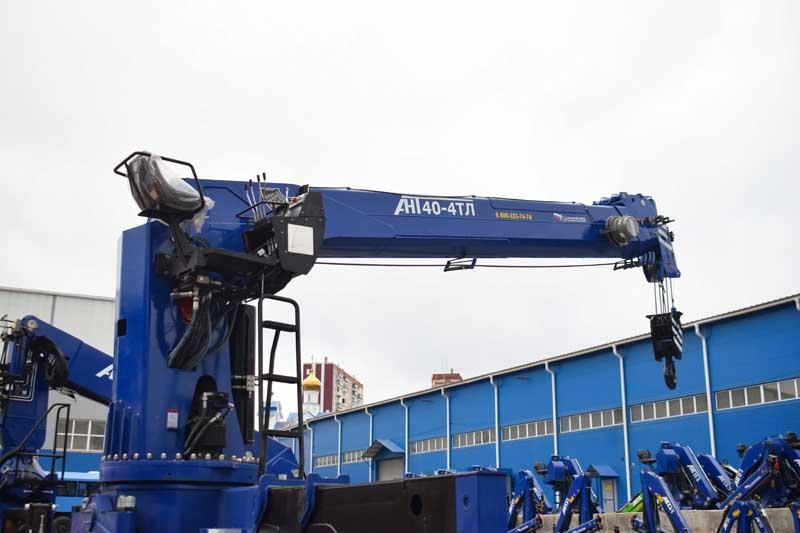

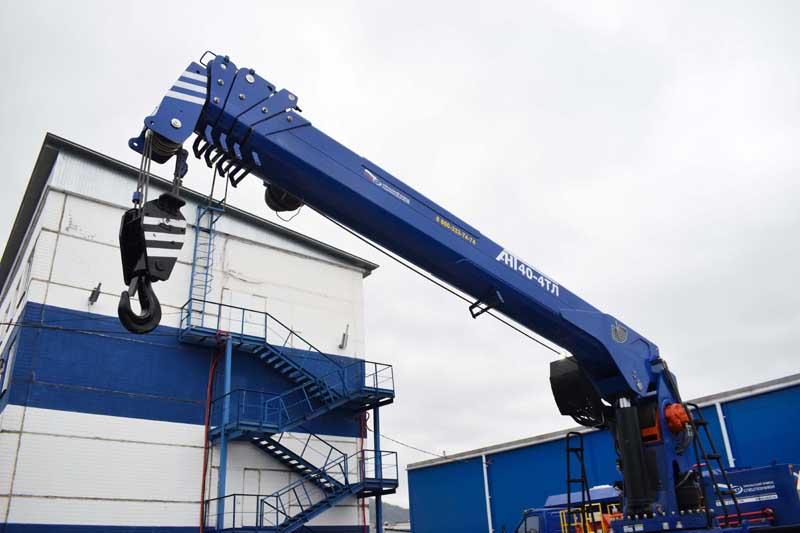

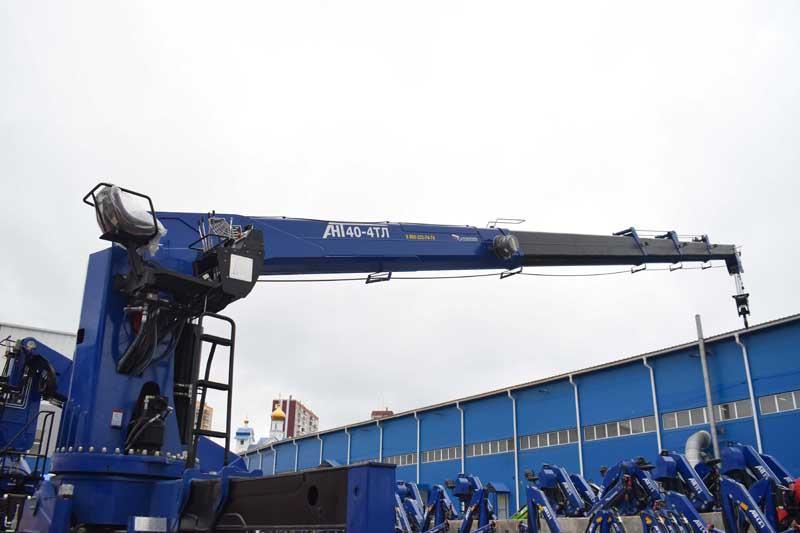

Крано-манипуляторная установка АНТ 40-4ТЛ (тросовая) Есть в наличии 1 шт. Цена: Договорная
макс. г/п 16000 кг, макс. вылет 21,5 м, г/п на макс. вылете 1100 кг, грузовой момент 40 тм, угол поворота колонны 360° (непрерывно), 4 секции телескопирования, содержит высокопрочную сталь
Показать все модификации КМУ АНТ 40-4ТЛ (тросовая) (16000 кг) в наличии
Скрыть наличие

Особенности производсва крано-манипуляторных установок
Онлайн-трансляция производства

Габаритный чертеж тросового крана-манипулятора АНТ 40-4ТЛ

Технические характеристики КМУ АНТ 40-4ТЛ
Материал*
  • Высокопрочная сталь
  • Конструкционная сталь

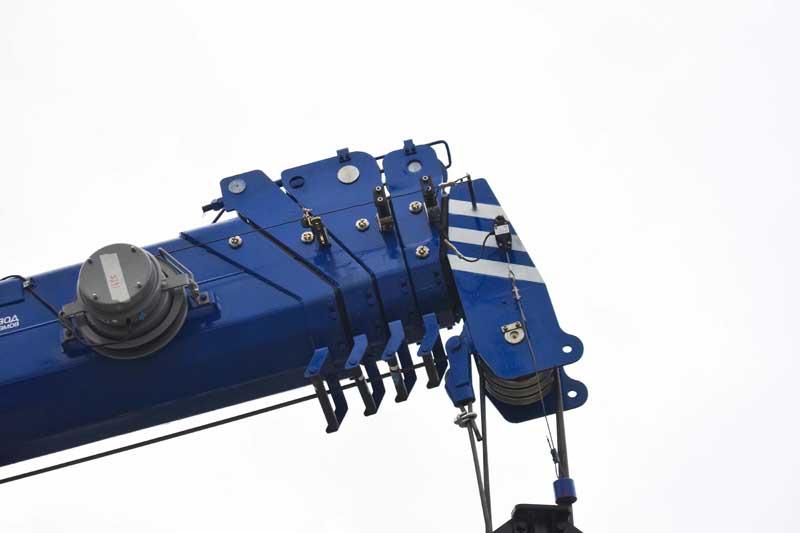

Количество выдвижных секций, шт. 4
Грузовой момент, тм 40
Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр 16 / 2,5
Грузоподъемность нетто на максимальном вылете стрелы, кг 1 100

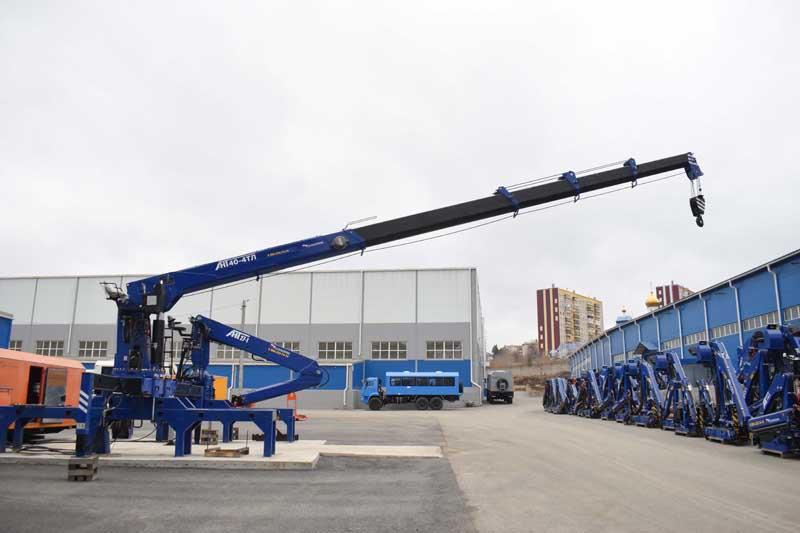

Максимальный вылет стрелы, м 21,5
Максимальная высота подъема, м 22,1
Способ управления Гидравлический
Угол поворота колонны, град. 360 (непрерывно)

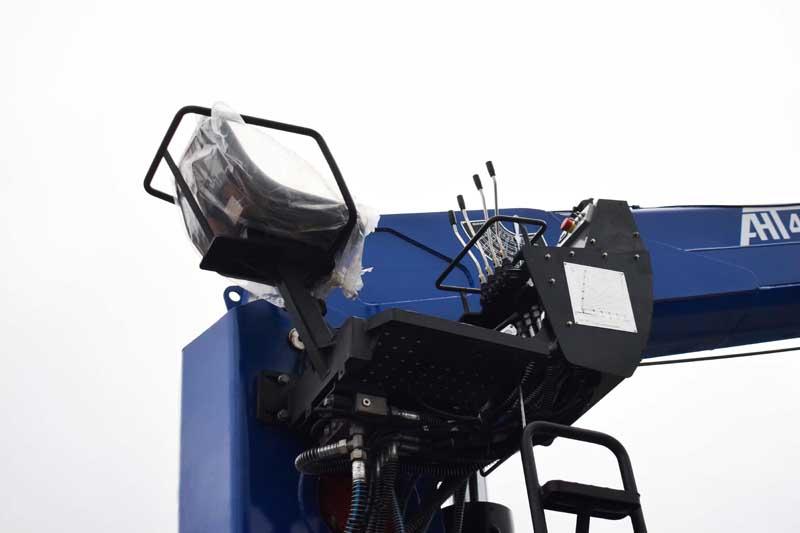

Место управления С сиденья

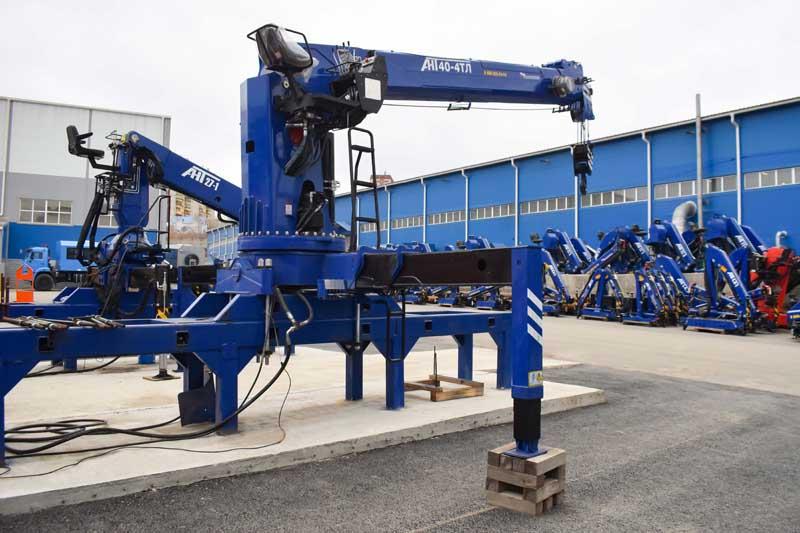

Размах аутригеров, мм 2 300 - 8 000
Вес, кг 7 600
Производительность насоса, л/мин 80
Давление масла, МПа 23
Размер для монтажа на раме, мм 1 550
Дополнительные опции

Выдвижные дополнительные опоры на Урал, Камаз

Гидравлический поворот опор

Пассажирская двухместная люлька

Грузовая корзина

Гидронасос

Бурильное оборудование

Гидростанция 380В

Защитный тент на кресло оператора

Кабина оператора


ВАЖНО ЗНАТЬ: Силовой каркас данной модели КМУ спроектирован с использованием рациональной комбинации сталей. Высокопрочная сталь используется в наиболее нагруженных узлах, обеспечивая максимальную несущую способность. Конструкционная сталь 09Г2С, применяемая во вспомогательных элементах, гарантирует необходимую надежность конструкции. Такое распределение материалов обеспечивает оптимальный баланс прочностных характеристик, повышая надежность и обеспечивая длительный ресурс эксплуатации КМУ в различных климатических условиях.

Ориентировочного карта грузоподъемных работ тросового крана-манипулятора АНТ 40-4ТЛ



Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Грузовысотные характеристики КМУ АНТ 40-4ТЛ (тросовая) (16000 кг)

Доработки КМУ
Пояснение по грузоподъемности
