Это важно знать!

При производстве крано-манипуляторных установок АНТ используется высокопрочная шведская сталь Strenx® 700 фирмы SSAB, благодаря которой значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.

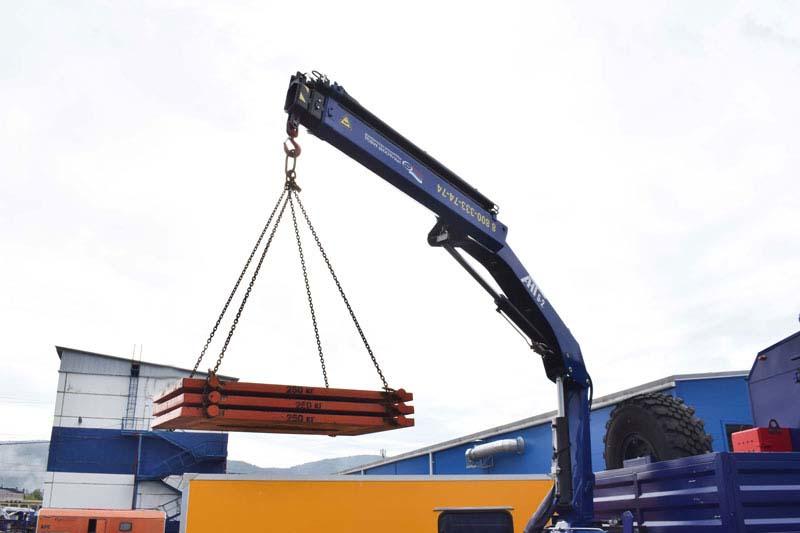

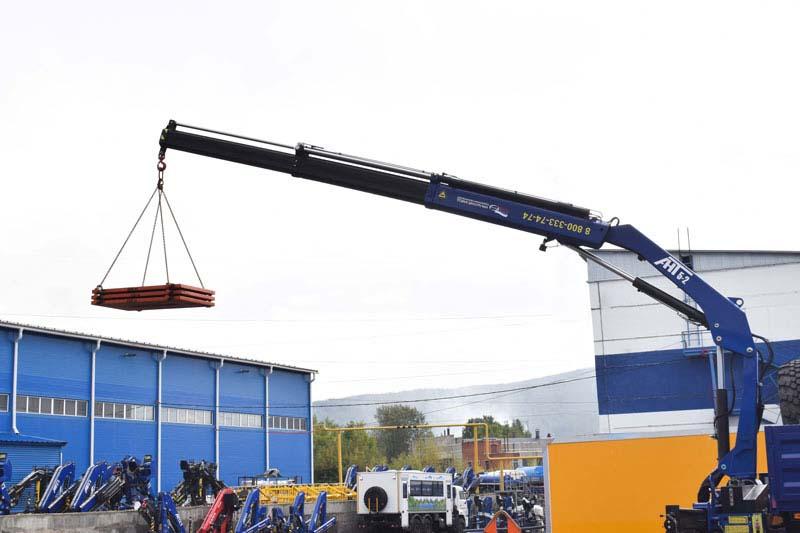

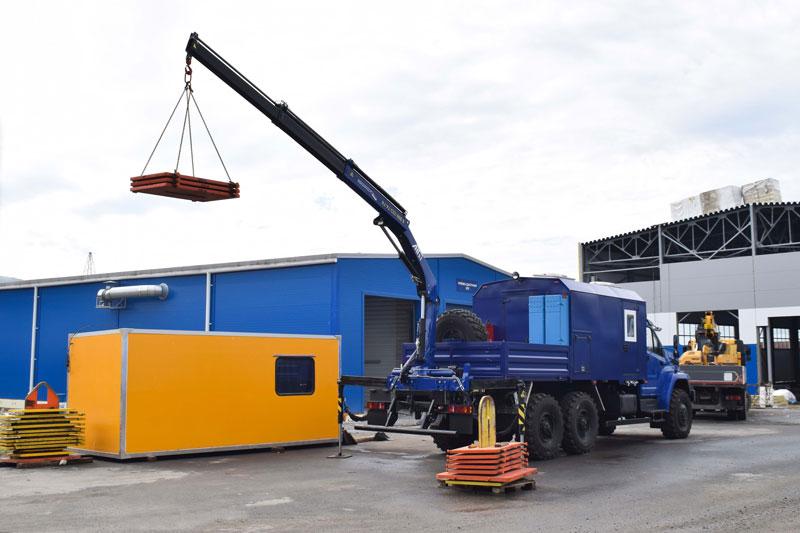

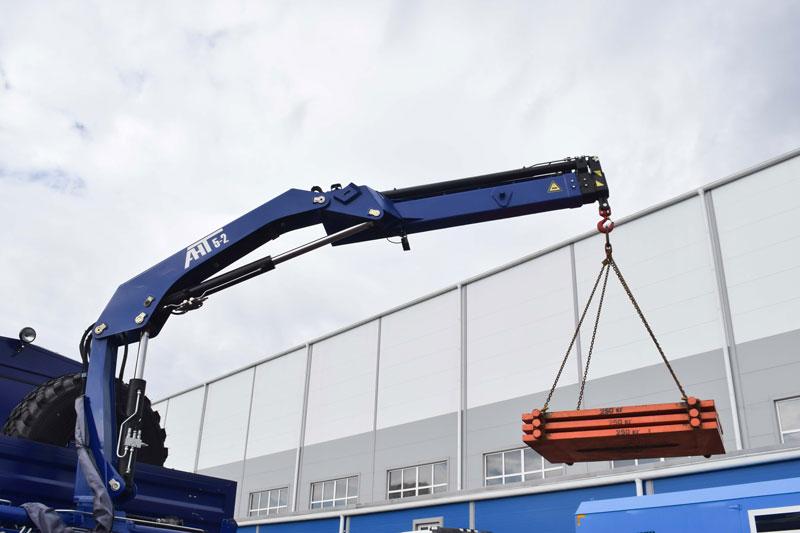

КМУ АНТ 5-2 (2800 кг)

КМУ АНТ 5-2 (2800 кг)
Код модели: 4057
Цена: 920 000 р.
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации КМУ АНТ 5-2 (2800 кг) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов

Особенности производсва крано-манипуляторных установок
Онлайн-трансляция производства

Габаритный чертеж крано-манипуляторной установки АНТ 5-2

Технические характеристики КМУ АНТ 5-2
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 5,12
Максимальная грузоподъемность, кг 2 800
Грузоподъемность на максимальном вылете, кг 730
Максимальный вылет стрелы, м 6,78
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 8,00
Максимальная глубина опускания, м 5,00
Способ управления Гидравлический
Угол поворота колонны, град. 410
Место управления С земли
Транспортное положение опор Вверх
Тип выдвижных опор Механические
Стандартная база опор, мм 3 160
База опор с увеличенным вылетом, мм 4 234
Масса без гидронасоса, рабочей жидкости, кг 980
Емкость гидробака, л (полная / max / min) 48 / 40 / 36
Производительность насоса, л/мин 25
Рабочее давление, МПа 28,5
Размер по осям шпилек, мм 533
Монтажная база, мм 780
Габаритные размеры в транспортном положении, мм 2 200 х 600 х 1 700
Дополнительные опции

Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)

Пассажирская одноместная люлька

Пассажирская двухместная люлька

Грузовая корзина

Дистанционное управление

Гидронасос

Дополнительная гидролиния

Гидростанция 380В

Бурильное оборудование

Лесной захват

Грейфер для сыпучих грузов

Грейфер для металлолома

Утепление гидравлической обвязки



Каталог запасных частей КМУ АНТ 5-2

Назначение КМУ АНТ 5-2

Крано-манипуляторная установка АНТ 5-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 2800 кг.

Отличительные особенности КМУ АНТ 5-2

  • Стрела КМУ Z-образной схемой складывания изготавливается из шведской высокопрочной стали Strenx® 700 фирмы SSAB. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 980 кг манипулятор способен поднимать грузы до 2,5 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 6,7 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
  • Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
  • Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от + 40 °С до - 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Грузовысотные характеристики КМУ АНТ 5-2 (2800 кг)

Доработки КМУ
Пояснение по грузоподъемности

Дополнительные опции
Скрыть дополнительные опции
