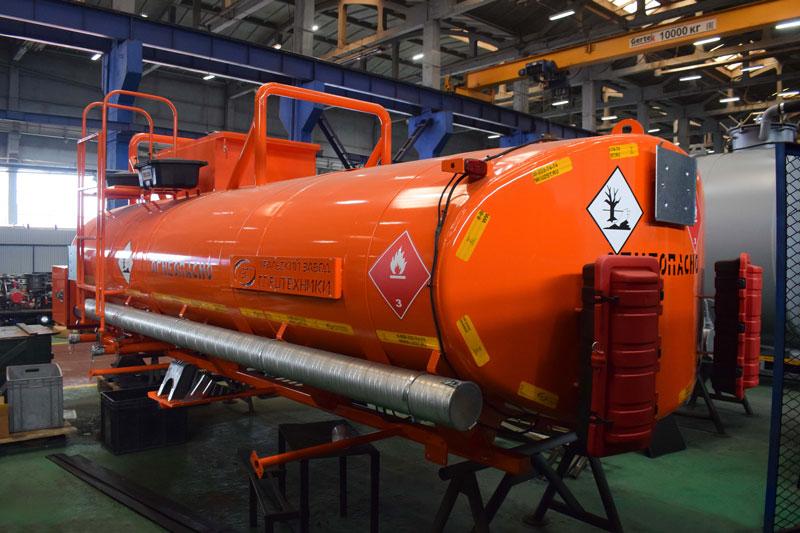

Навеска АТЗ-11

Навеска АТЗ-11
Код модели: 19177
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Навеска АТЗ-11 Есть в наличии 7 шт. Цена: Договорная
объем 11000 литров, 1 секция, эллиптическое сечение, насос топливный УЗСТ СВН-80, для монтажа на шасси Урал или Камаз, ДОПОГ
Показать все модификации Навеска АТЗ-11 в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Технические характеристики и комплектация навесного оборудования автотопливозаправщика АТЗ-11
Цистерна
  • сталь 09Г2С
  • толщина обечайки и днищ 4 мм
  • номинальный объем 11000 литров
Сечение цистерны Эллиптическое
Количество секций 1 шт.
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы
  • Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами
  • Между цистерной и ложементами устанавливаются резиновые прокладки
Горловина цистерна Переднее размещение, оборудована лестницей и площадкой с противоскользящей поверхностью
Насос УЗСТ СВН-80

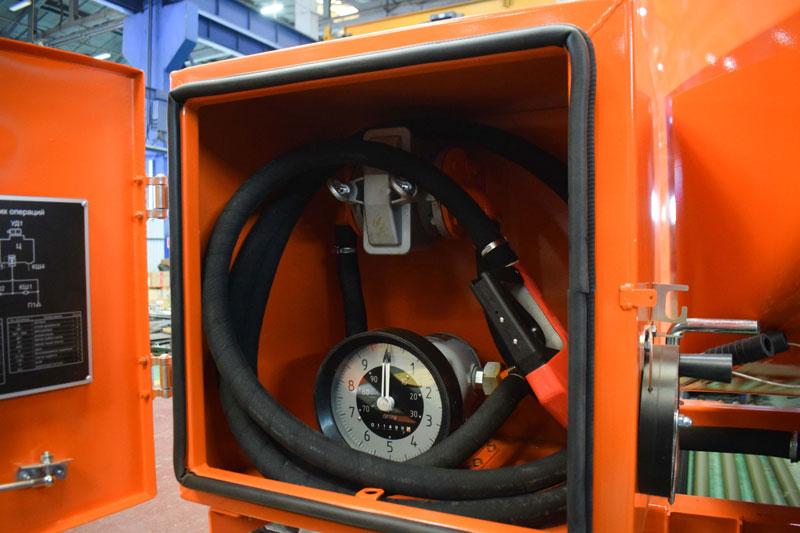

Топливораздаточная колонка (отсек)
  • количество узлов выдачи топлива – 1 шт.
  • счетчик жидкости ППО-25-1,6СУ
  • рукав антистатический 4,75 м, свободная укладка рукава в отсеке
  • пистолет раздаточный РКТ-20
  • размещение отсека – между кабиной и цистерной
Напорно-всасывающие рукава 2 шт., Ду 65, длина 4 м, с БРС
Способ укладки рукавов Металлические оцинкованные пеналы по обеим сторонам цистерны
Донный клапан ДКП-90/01 с ручным дублером
Дыхательный клапан УД-2-80
Датчик пределного заполнения MS DUG11-N-10

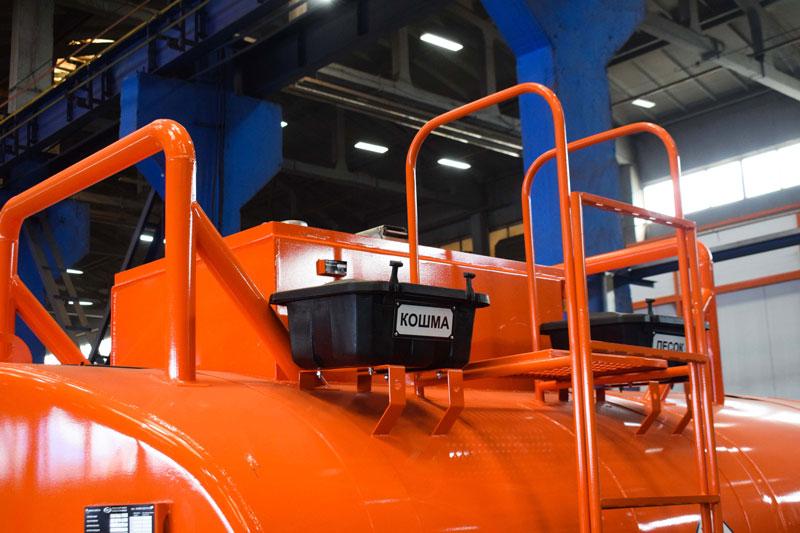

Средства безопсности
  • огнетушитель
  • экранирование электропроводки
  • ящик для песка
  • ящик для кошмы



Конструктивные особенности автотопливозаправщика

Схема агрегата автотопливозаправщика УЗСТ
