Навеска АТЗ-7,5

Код модели: 22645

Цена: Договорная

В итоговую цену может быть добавлена
стоимость доставки и выбранных опций

Версия для печати

Скачать в PDF

Показать все модификации Навеска АТЗ-7,5 в наличии

Скрыть наличие

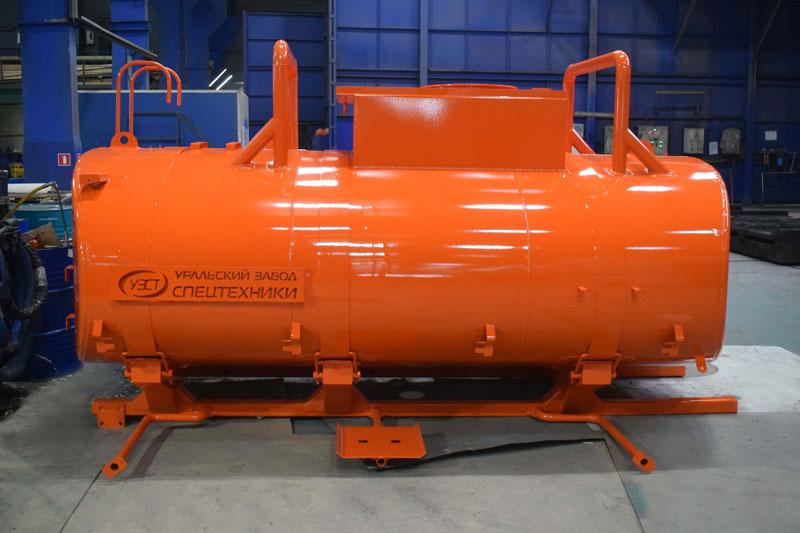

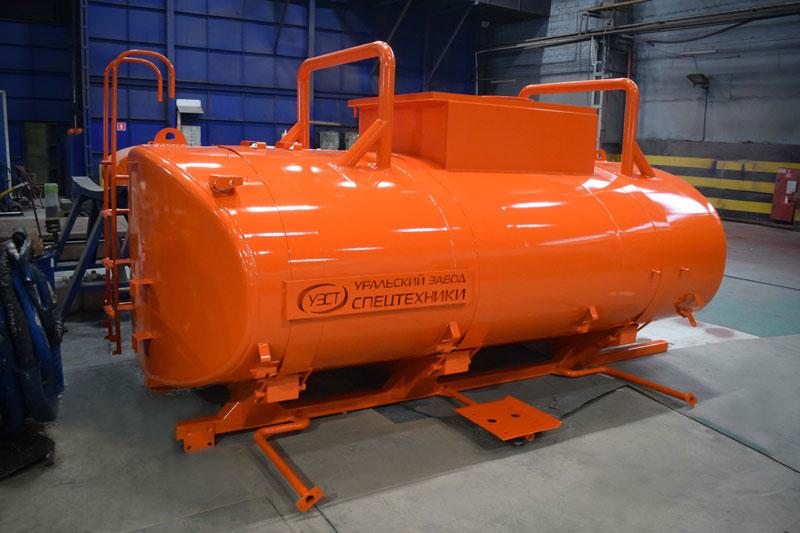

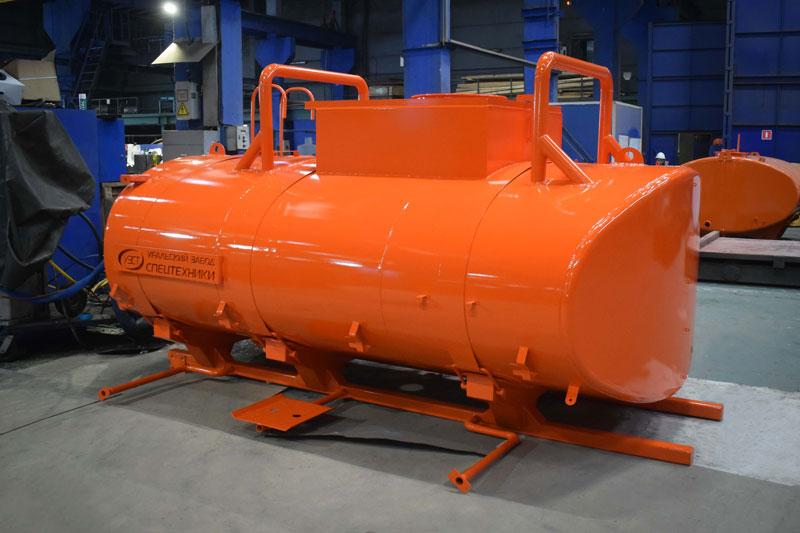

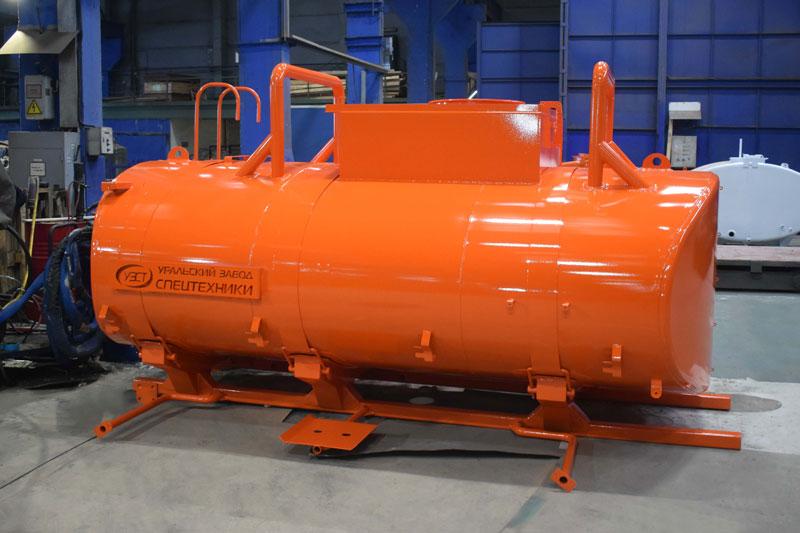

Навесное оборудование автотопливозаправщика АТЗ-7,5 для монтажа на шасси Урал или Камаз

Показать еще фото

Скрыть фото

Почему стоит купить Навеска АТЗ-7,5 у нас?

Технология покраски на нашем производстве

Технология производства емкостной техники марки УЗСТ

Процесс производства автотопливозаправщика 11м³ Камаз (насос СВН-80) на Уральском Заводе Спецтехники

Комплектация навески АТЗ-7,5
Номинальный объем цистерны	7500 л
Количество секций	1 шт.
Марка стали	09Г2С
Сечение цистерны	Эллиптическое
Толщина листа обечайки	4 мм
Толщина переднего донышка	4 мм
Толщина заднего донышка	4 мм
Конструкция цистерны	Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка Цистерна имеет холоднокатаные донышки торосферической или полусферической формы Цистерна имеет дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом
Волнорезы	Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны Площадь волнореза составляет не менее 70% поперечного сечения цистерны Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны
Крепление цистерны	Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами Между цистерной и ложементами устанавливаются резиновые прокладки

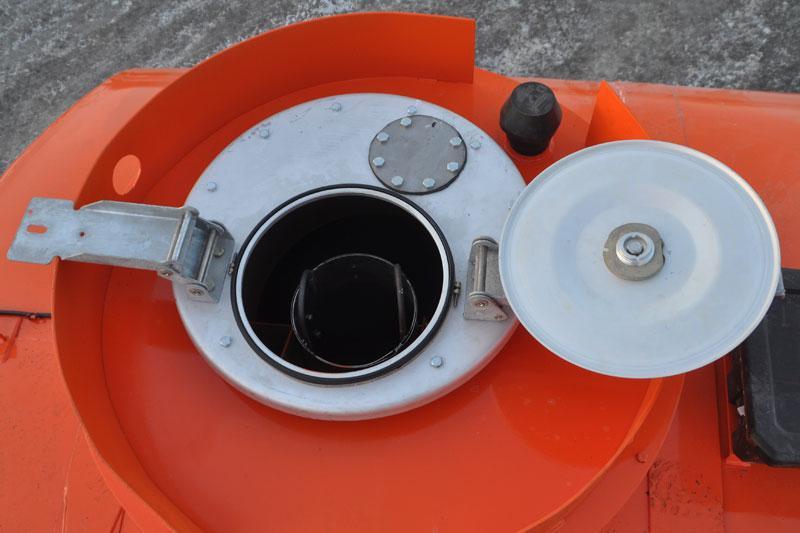

Заливная горловина цистерны оборудована	Оборудована лестницей и площадкой для обслуживания с перилами
Донный клапан	УЗСТ ДКП-90
Дыхательный клапан	УД2-80
Датчик предельного заполнения	MS DUG11-N-10
Топливораздаточное оборудование
Насос топливный	УЗПМ СВН-80
Привод насоса	Гидравлический / Карданная передача от КОМ / Карданная передача от ДОМ
Рукава напорно-всасывающие	2 шт., Ду 65, длина 4 метра, с БРС
Способ укладки рукавов	Металлические оцинкованные по обеим сторонам цистерны, 2 шт.

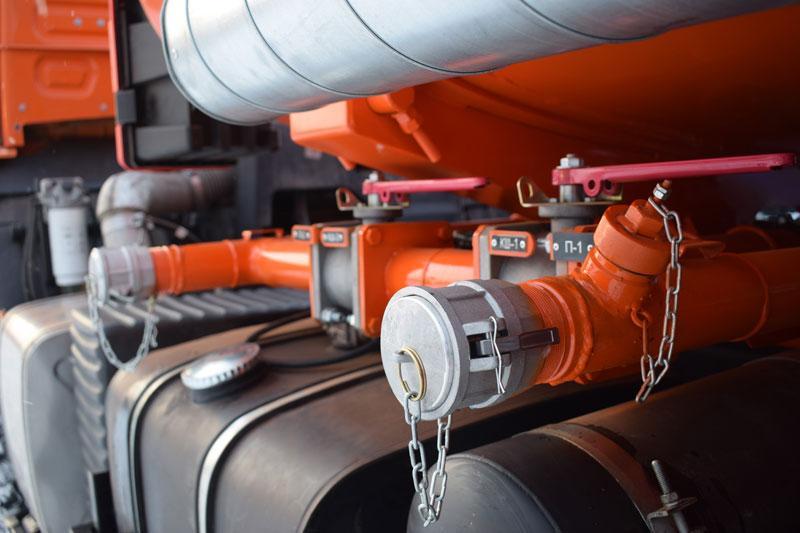

Быстроразъемные соединения	Camlock 2.5"

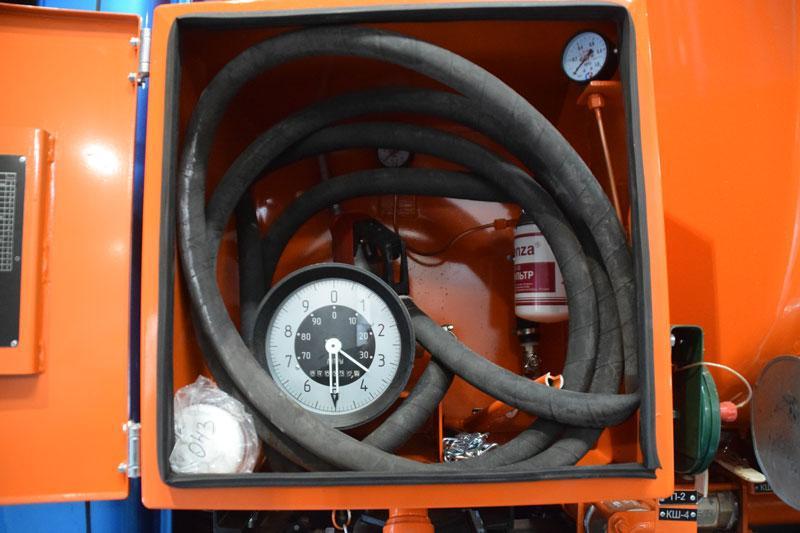

Узел выдачи топлива	для размещения между кабиной и цистерной / на заднем днище счетчик жидкости пистолет раздаточный рукав антистатический, 4,5 метра – свободная укладка в отсеке / на барабане
Средства безопасности (при монтаже на шасси)

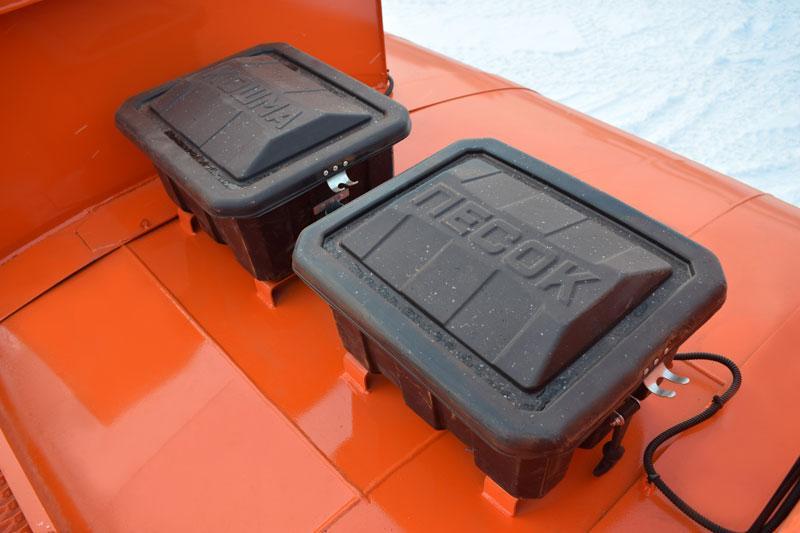

ДОПОГ искрогаситель сертифицированный защита топливных баков защита электропроводки проблесковый маячок – 1 шт. оранжевого цвета на кронштейне устройство заземления ЗУ-1.021 цепь заземления на отбойнике огнетушитель – 2 шт. аптечка знак аварийной остановки упор противооткатный – 2 шт. с кронштейнами ящик для песка ящик для кошмы заднее защитное устройство

Конструктивные особенности автотопливозаправщика

Дополнительные опции

Скрыть дополнительные опции
