АЦН-12 Камаз 65115-3081-48(А5) (002)

АЦН-12 Камаз 65115-3081-48(А5) (002)
Код модели: 22732
Цена: Договорная
В итоговую цену может быть добавлена
стоимость доставки и выбранных опций
Показать все модификации АЦН-12 Камаз 65115-3081-48(А5) (002) в наличии
Скрыть наличие
Показать еще фото
Скрыть фото

Особенности производсва емкостной техники

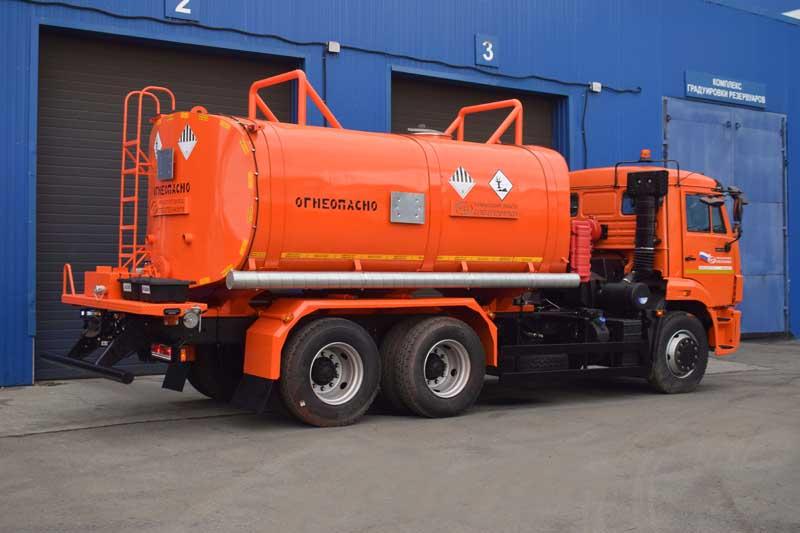

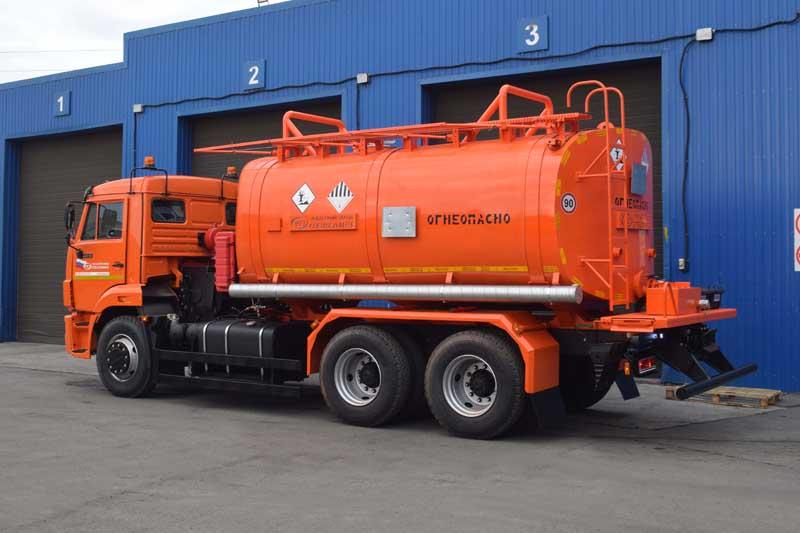

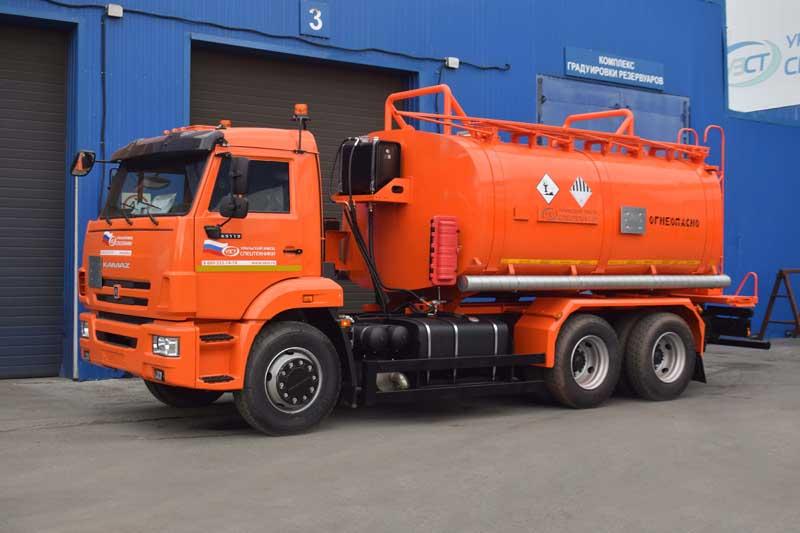

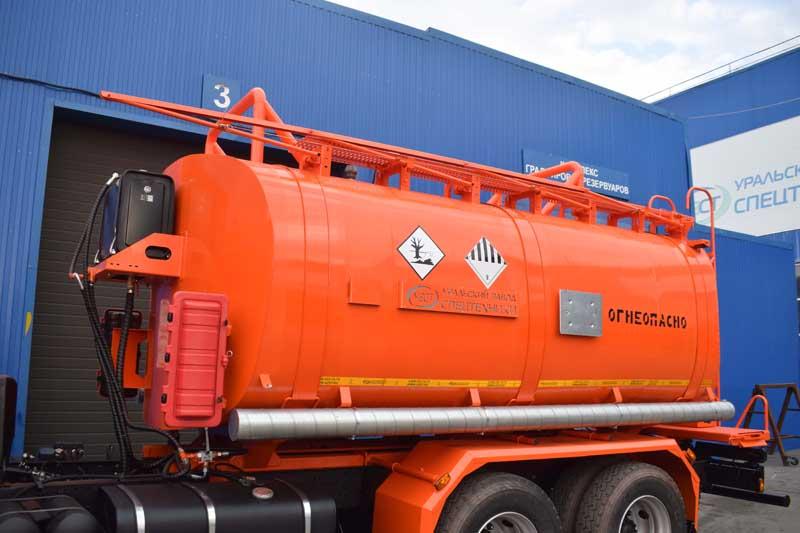

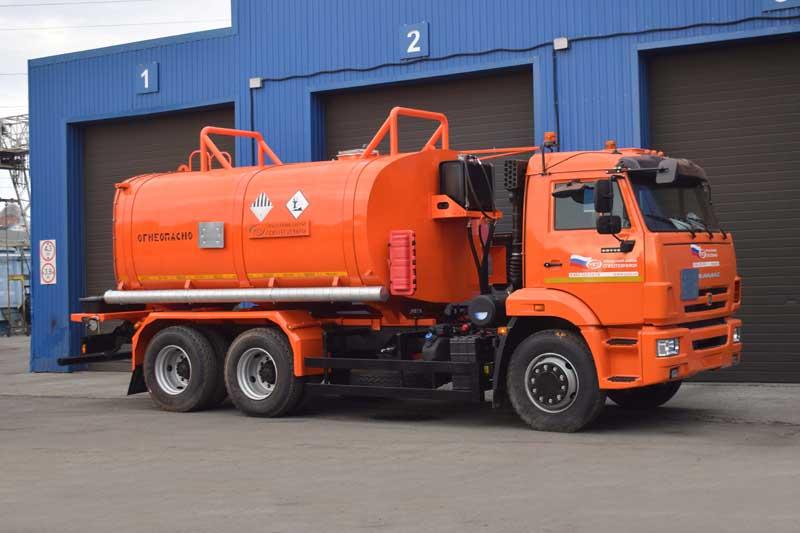

Технические характеристики автоцистерны нефтепромысловой АЦН-12 на шасси Камаз 65115
Цистерна Сталь 09Г2С.
Толщина обечайки и днищ 4 мм.
Номинальный объем 12000 л.
Тип перевозимой жидкости Нефть, мазут
Температурный режим рабочей жидкости 150 градусов
Наибольшая плотность транспортируемой жидкости 0,83 - 1,02 г/см3
Сечение цистерны Чемоданное
Количество секций 1 шт.
Горловина цистерны Переднее размещение.
Оборудована мерным стеклом, лестницей и площадкой для обслуживания
Конструкция цистерны
  • Конструкция цистерны спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
  • При изготовлении обечайки применяется автоматическая роботизированная дуговая сварка.
  • Цистерна имеет холоднокатаные донышки торосферической или полусферической формы.
  • Цистерна имеет  дополнительную защиту от повреждений, вызываемых ударами сбоку или опрокидыванием.
  • Неразрушающий контроль сварных швов ультразвуковым методом выполняется аттестованным специалистом.
Волнорезы
  • Конструкция волнореза, а также их количество обеспечивает необходимую прочность цистерны.
  • Площадь волнореза составляет не менее 70% поперечного сечения цистерны.
  • Конструкция волнореза обеспечивает возможность очистки ее внутренней поверхности от загрязнений, а также не препятствует наполнению (опорожнению) цистерны.
Крепление цистерны
  • Конструкция крепления цистерны на раме спроектирована таким образом, чтобы выдерживать необходимые нагрузки.
  • Цистерна крепится к ложементам рамы при помощи стяжных лент, часть из которых оборудована пружинными компенсаторами.
  • Между цистерной и ложементами устанавливаются резиновые прокладки.
Насос топливный

НМШ 8-25 в коробе. Насос обмотан греющим элементом.

Наполнение цистерны - верхний налив.

Выдача - через насос.

Напорно-всасывающие рукава 2 шт. – Ду 65 мм, длина 4 м с БРС

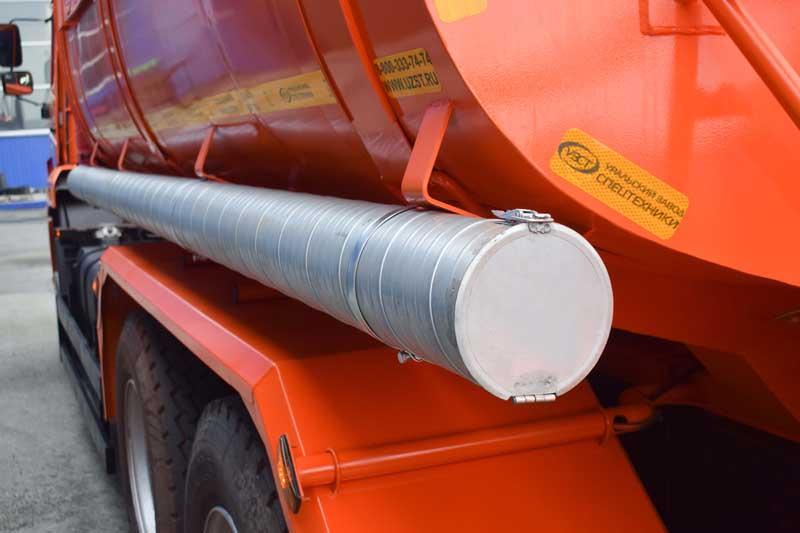

Способ укладки рукавов Металлические оцинкованные пеналы по обеим сторонам цистерны
Крылья Металлические
Дыхательный клапан УД-1 - 2 шт.
Средства безопасности
Искрогаситель 1 шт. сертифицированный
Защита топливных баков Есть
Экранирование электропроводки Есть
Проблесковый маячок 2 шт.
Устройство заземления

1 шт. - ЗУ-1.021

1 шт. - цепь заземления на отбойнике

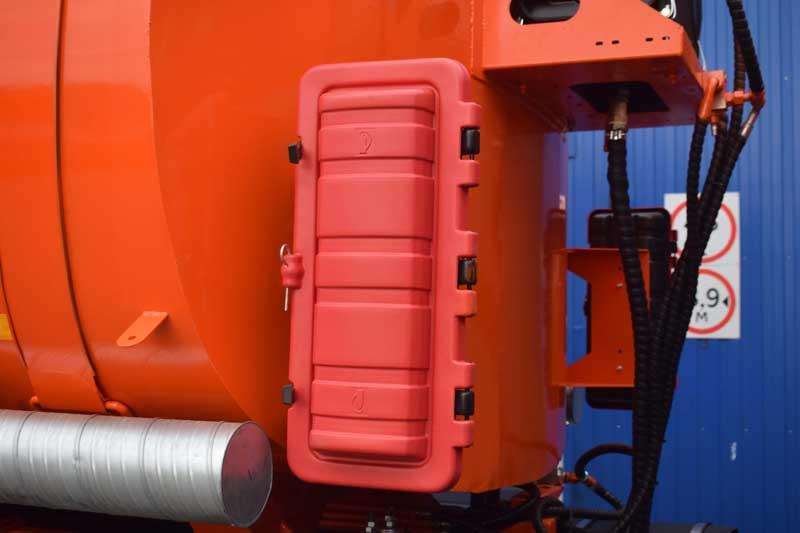

Огнетушитель ОП-6 2 шт., в пластиковых пеналах
Медицинская аптечка 1 шт.
Знак аварийной остановки 1 шт.
Упор противооткатный 2 шт., с кронштейнами

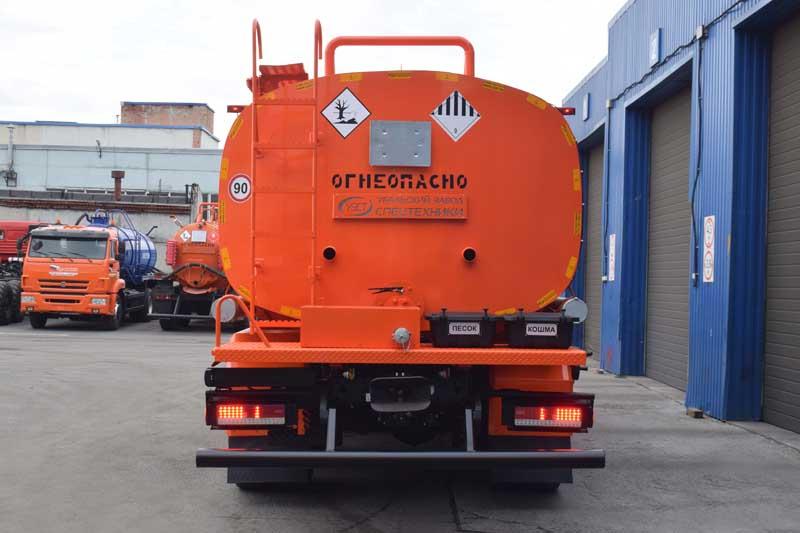

Ящик для песка 1 шт.
Ящик для кошмы 1 шт.
Заднее защитное устройство (отбойник) Есть
Боковое защитное устройство Есть
Дополнительные опции
Термоизоляция 100 мм.
Паровые трубы
  • диаметр - 89 мм.
  • количество - 2 шт.
Отопитель в кабину водителя ПЛАНАР 4Д
Подогрев ДВС Электрический



Конструктивные особенности нефтепромысловой автоцистерны

Схема нефтепромысловой автоцистерны УЗСТ
