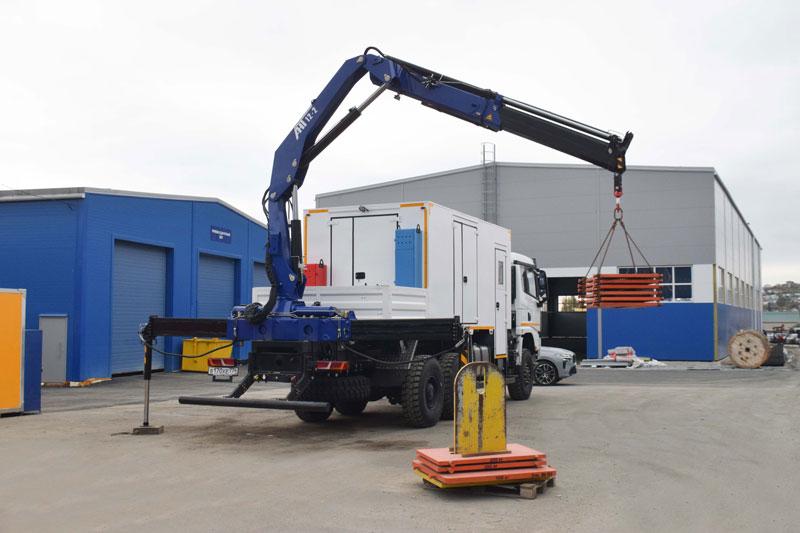

КМУ АНТ 12-2 (6050 кг)
Габаритный чертеж
Технические характеристики КМУ АНТ 12-2 | |
---|---|
Материал | Конструкционная низколегированная сталь 09Г2С |
Количество гидравлических выдвижных секций, шт. | 2 |
Грузовой момент, тм | 12,1 |
Максимальная грузоподъемность, кг | 6 050 |
Грузоподъемность на максимальном вылете, кг | 1 330 |
Максимальный вылет стрелы, м | 8,4 |
Максимальная высота подъема, м | 10,5 |
Максимальная глубина опускания, м | 6 |
Способ управления | Гидравлический |
Угол поворота колонны, град. | 390 |
Место управления |
|
Транспортное положение опор |
|
Тип выдвижных опор | Механические |
База выдвижных / невыдвижных опор, мм | 5 400 / 2 290 |
Масса без гидронасоса, рабочей жидкости, кг | 2 100 |
Емкость гидробака, л (полная / max / min) | 82 / 80 / 77 |
Производительность насоса, л/мин | 32 |
Рабочее давление, МПа | 28 |
Размер по осям шпилек, мм | 735 |
Размер для монтажа на раме, мм | 1160 |
Габаритные размеры в транспортном положении ДхШхВ, мм | 2 480 х 980 х 2265 |
Дополнительные опции | |
Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ) |
|
Каталог запасных частей КМУ АНТ 12-2
Назначение КМУ АНТ 12-2
Крано-манипуляторная установка АНТ 12-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 6050 кг.
- Платформа в сборе
- Колонна
- Стрела первая
- Стрела вторая
- Фара
- Болт
Габаритно-присоединительные параметры КМУ АНТ 12-2
Отличительные особенности КМУ АНТ 12-2
- Стрела КМУ с Z-образной схемой складывания;
- При собственном весе в 2100 кг манипулятор способен поднимать грузы до 6 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 8,4 м;
- Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
- На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
- У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С;
-
Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
