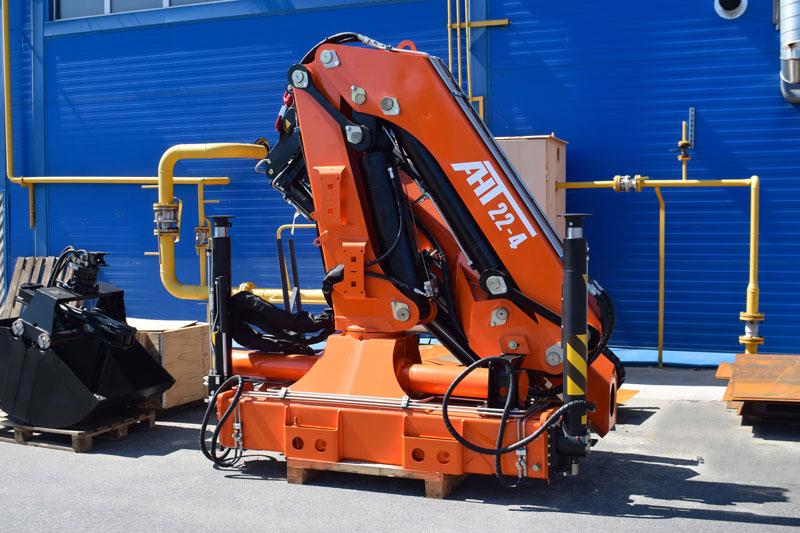

КМУ АНТ 22-4 (7000 кг)
Габаритный чертеж
Технические характеристики КМУ АНТ 22-4 | |
---|---|
Материал |
|
Количество гидравлических выдвижных секций, шт. | 4 |
Грузовой момент, тм | 21,00 |
Максимальная грузоподъемность, кг | 7 000 |
Грузоподъемность на максимальном вылете, кг | 1 630 |
Максимальный вылет стрелы, м | 11,70 |
Рабочая температура окружающей среды, °C | -40…+40 |
Максимальная высота подъема, м | 13,63 |
Максимальная глубина опускания, м | 9,60 |
Способ управления | Гидравлический |
Угол поворота колонны, град. | 410 |
Место управления |
|
Транспортное положение опор | Вниз |
Тип выдвижных опор | Гидравлические |
База выдвижных опор, мм | 5 890 |
Стандартная база опор, мм | 2290 |
Масса без гидронасоса, рабочей жидкости, кг | 3 350 |
Емкость гидробака (полная / max / min), л | 95 / 90 / 85 |
Производительность насоса, л/мин | 50 |
Рабочее давление, МПа | 25 |
Размер по осям шпилек, мм | 880 |
Размер для монтажа на раме, мм | 1650 |
Габаритные размеры в транспортном положении, мм | 2 490 х 1 480 х 2 500 |
Дополнительные опции | |
Невыдвижные дополнительные опоры на Урал, Камаз (если межосевое расстояние менее 4100 мм) |
|
Каталог запасных частей КМУ АНТ 22-4
Габаритно-присоединительные размеры
Назначение КМУ АНТ 22-4
Крано-манипуляторная установка АНТ 22-4 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 7000 кг.
2. Платформа неповоротная
3. Механизм поворота
4. Гидроцилиндр первой стрелы
5. Колонна
6. Рабочее место оператора (машиниста)
7. Стрела первая
8. Гидроцилиндр второй стрелы
9. Стрела вторая
10. Гидроцилиндр первой секции телескопирования
11. Секция телескопирования первая
12. Гидроцилиндр второй секции телескопирования
13. Секция телескопирования вторая
14. Гидроцилиндр третьей секции телескопирования
15. Секция телескопирования третья
16. Гидроцилиндр четвертой секции телескопирования
17. Секция телескопирования четвертая
18. Подвеска крюковая
Отличительные особенности КМУ АНТ 22-4
- Стрела КМУ Z-образной схемой складывания изготавливается из высокопрочной стали, что позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. Основание выполнено из конструкционной низколегированной стали 09Г2С. При собственном весе в 3350 кг манипулятор способен поднимать грузы до 7 т. Максимальный вылет стрелы в разложенном состоянии составляет 11,7 м;
- На колонне и первой стреле повышена жесткость конструкции за счет применения цельногнутых деталей из листового металла;
- У телескопической стрелы присутствует отрицательный (обратный) изгиб, тем самым она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и, как следствие, уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
- Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
- Продуманная эргономика верхнего поста управления: боковая защита справа, сидение машиниста с откидной спинкой и с защитой от осадков и ультрафиолетового излучения, система безопасности с электронным управлением;
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
- Усовершенствованный механизм поворота КМУ, позволяющий исключить нагрузку на уплотнения поршня, что увеличивает их долговечность;
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С;
- Фиксаторы осей съемные, что повышает ремонтопригодность;
-
Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

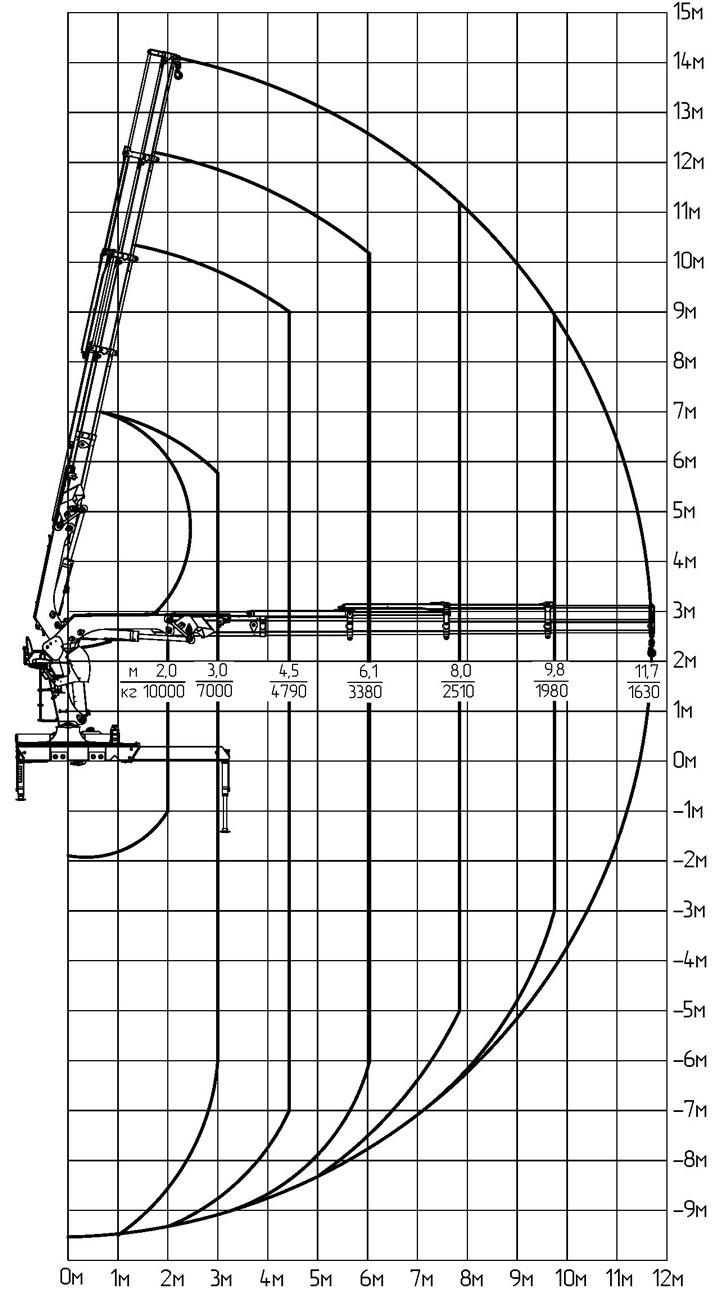

Грузовысотные характеристики КМУ АНТ 22-4 (7000 кг)
