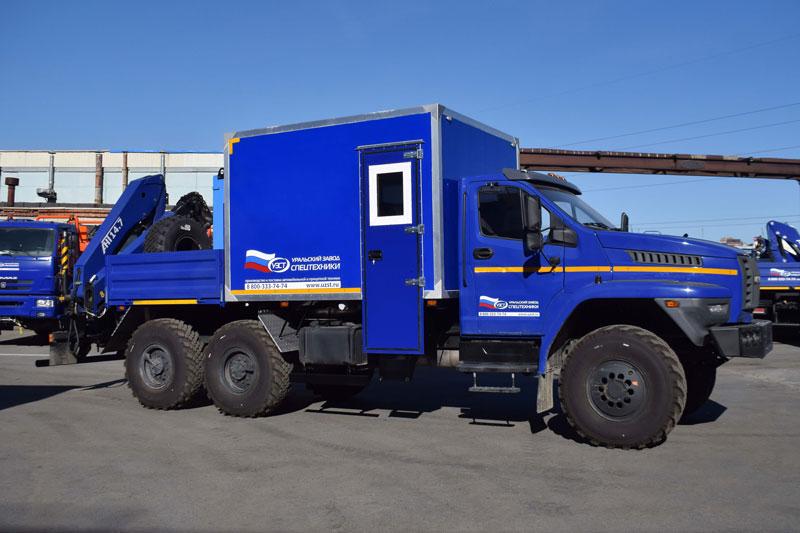

ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2 (092, г-р EG-202)

ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2 (092, г-р EG-202)
Код модели: 21222
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
Показать все модификации ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2 (092, г-р EG-202) в наличии
Скрыть наличие

Показать еще фото узлов и агрегатов
Скрыть фото узлов и агрегатов


Габаритный чертеж автофургона-мастерской ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2

Двигатель ЯМЗ 53623-10
Тип двигателя Четырехтактный с воспламенением от сжатия
Количество и расположение цилиндров 6, рядное
Рабочий объём цилиндров, см3 6650
Степень сжатия 16,9...18,1
Максимальная мощность, кВт 200,7 (273 л.с.)
Максимальный крутящий момент, Н*м 1161
Топливо Дизельное
Технические характеристики передвижной мастерской Урал-NEXT 4320-6952-72Е5Г38 (092)
Фургон
  • каркасно-металлический из профильной трубы 40х40 см
  • наружная обшивка – стальной лист 1,5 мм
  • утеплитель – экструдированный пенополистирол 40 мм, с пропениванием стыков, оклейка пенофолом 5 мм
  • пол – доска 30 мм, пенофол 5 мм, фанера – 12 мм, покрытие – автолин
Грузовая платформа
  • металлическая с рифлеными бортами
  • откидной борт – правый
  • лестница выдвижная
  • контейнер под пропановый баллон
  • контейнер под кислородный баллон
  • инструментальный ящик
Средства безопасности
  • огнетушитель – 2 шт.
  • аптечка медицинская
  • знак аварийной остановки
  • противооткатный упор – 2 шт.
  • заднее защитное устройство
  • боковое защитное устройство
Пассажирский отсек
Количество мест 3 сиденья
Внутренняя обшивка
  • стены, потолок – ABS пластик
  • нижняя часть от пола на 0,5 м – стальной оцинкованный лист
Дверь входная
  • с правой стороны с низким входом
  • откидная система «ступени-поручень»
  • водоотливной козырек
  • глухое окно
  • замок
Окна
  • открывающийся европакет слева – 1 шт.
Оборудование
  • аварийно-вентиляционный люк
  • стол
  • переговорное устройство
  • диван-рундук
Отопление
  • отопитель автономный
  • отопитель от системы охлаждения ДВС
Технологический отсек
Внутренняя обшивка
  • стены, потолок – ABS пластик
  • нижняя часть от пола на 0,5 м – стальной оцинкованный лист
Дверь
  • одностворчатая в задней части отсека для выхода на грузовую площадку
  • глухое окно
  • водоотливной козырек
  • замок
Люки
  • сварочного выпрямителя
  • генератора
Освещение
  • светильник местного освещения 220В
  • плафон 24В – 4 шт.
  • фара-прожектор над задней дверью для освещения бортовой платформы
Система отопления Отопитель воздушный «Планар 4Д-24»
Оборудование
  • синхронный генератор EG-202.9
  • верстак
  • тисы
  • емкость для консистентной смазки с ручным и пневматическим нагнетанием
  • распределительный щит
Сварочное оборудование
  • выпрямитель сварочный ВД-313 – 2 шт.
  • кабель сварочный
  • электрододержатель
  • магнитная масса
  • шкаф для хранения сварочных кабелей
Газорезательное оборудование
  • контейнер под кислородный баллон
  • контейнер под пропановый баллон
  • шланги подачи кислорода и пропана с отсеком хранения 25 м – 2 шт.
  • редуктор кислородный
  • редуктор пропанобутановый
  • резак
  • горелка
  • предохранительное устройство для линии подачи пропана
  • предохранительное устройство для линии подачи кислорода
Станки
  • вертикально-сверлильный
  • точильно-шлифовальный
Технические характеристики КМУ АНТ 12-2
Материал Конструкционная низколегированная сталь 09Г2С
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 12,00
Максимальная грузоподъемность, кг 6 050
Грузоподъемность на максимальном вылете, кг 1 330
Максимальный вылет стрелы, м 8,40
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 10,50
Максимальная глубина опускания, м 6,00
Способ управления Гидравлический
Угол поворота колонны, град. 390
Место управления

С земли

С колонны (опционально)

Транспортное положение опор
  • вниз
  • вверх (опция)
Тип выдвижных опор Механические
База выдвижных / невыдвижных опор, мм 5 400 / 2 290
Масса без гидронасоса, рабочей жидкости, кг 2 100
Емкость гидробака, л (полная / max / min) 125 / 120 / 110
Производительность насоса, л/мин 32
Рабочее давление, МПа 28
Размер по осям шпилек, мм 720
Монтажная база, мм 960
Габаритные размеры в транспортном положении, мм 2 480 х 980 х 2265



Конкурентные преимущества автомобилей Урал-NEXT

Грузовысотные характеристики КМУ АНТ 12-2

Грузовысотные характеристики КМУ АНТ 12-2

Планировка ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2 (092, г-р EG-202)

Планировка автофургона-мастерской ПАРМ Урал-NEXT 4320-6952-72Е5Г38 с КМУ АНТ 12-2

Конструктивные особенности передвижной мастерской с КМУ

Схема передвижной мастерской с КМУ


Внутренняя компоновка передвижных мастерских с КМУ разрабатывается индивидуально для каждого заказчика – в зависимости от его задач и пожеланий.


Дополнительные опции
Скрыть дополнительные опции

ПАРМ Shacman X3000 SX32586T385 с КМУ АНТ 12-2 (г-р EG-202)

ПАРМ Shacman X3000 SX32586T385 с КМУ АНТ 12-2 (г-р EG-202)

6х6, 375 л.с., коробка передач 12JSD200TA-B, спальное место, бак 500 л, каркасно-металлический фургон, генератор EG-202, бортовая платформа. Пассажирский отсек: 3 сиденья, стол. Технологический отсек: верстак. Макс. г/п КМУ – 6 т.
В наличии 1 шт.
Цена: 16620000 руб.

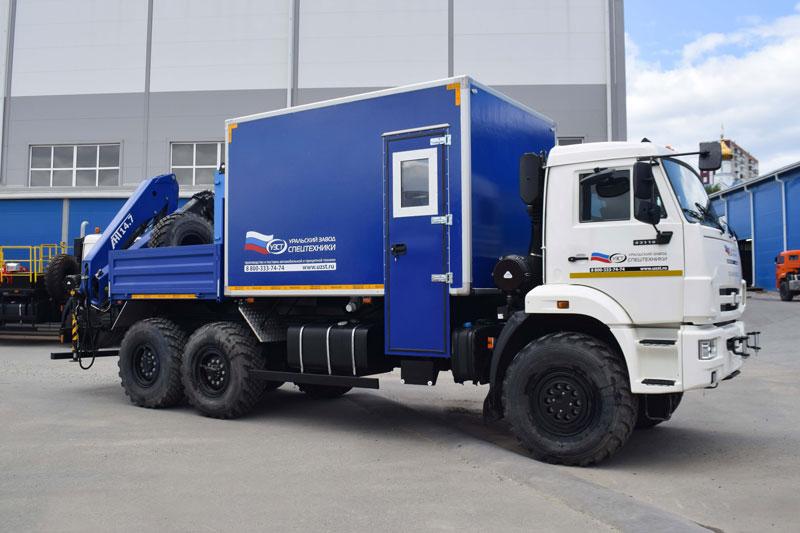

ПАРМ Камаз 43118-3027-48 с КМУ АНТ 14.7-5 (164, г-р EG-202, люлька, бур)
